各位高手,

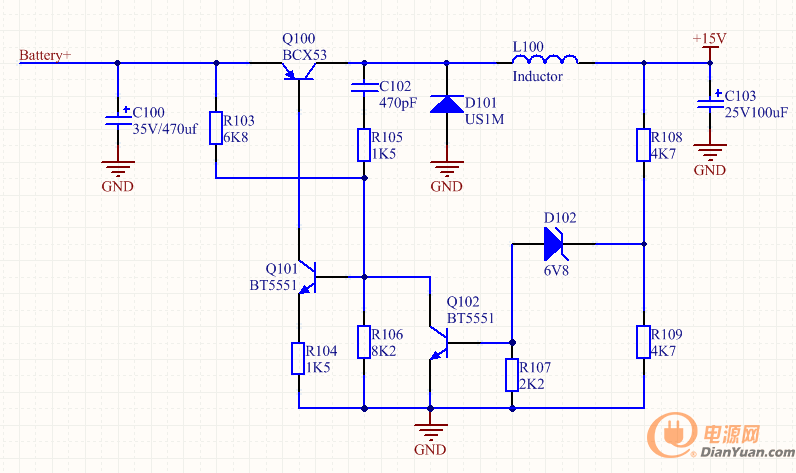

上圖是驅動MOSFET的電源,是否有高手幫我(菜鳥)解釋一下這個開關電路的工作原理?
這就是個buck。
要寫的話,一兩句話說不清楚。建議你搭仿真電路自己看看。仿真要加上輸出負載,L100要賦值,L100可取100uH,負載100ohm。
基本原理:P管Q100是主開關管,D101是續流二極管,L100主電感。C100和C103是輸入輸出電容。 其他元件都是控制Q100開關的。
一開始P管導通,給輸出充電,到15V后,D102觸發使P管關閉,L100上 的電流通過D101續流到副邊,輸出負載放電使輸出小于15V之后,P管再次啟動,從復上面的過程,使得輸出維持在15V。
我把自己理解的原理寫出來,希望大家指出不對的地方。
Q100導通的時候:
1、L100上的電流增加,同時輸出電壓也升高,此時Q101導通為Q100提供足夠的基極電流;
2、隨著輸出電壓的升高,R108、R109的分壓也隨之升高,經過D102的電流使Q102的Vce逐漸下降,即Q101的Vbe逐漸下降,Q101的Ice(也就是Q100的Ib)也隨之下降;
3、當Q100的Ib減小到不足以使Q100完全導通的時候,Vce變大,C極的電壓下降一點點,這一點點的電壓下降使得電容C102放電;
4、C102放電使得Q101的基極電壓Vb下降,Ice隨之減小,Q100的導通進一步變差,C極的電壓也進一步下降;
5、如此的反饋導致Q100、Q101迅速關斷,Q100的C極電壓下降到0V附件;
Q100關斷的時候:
1、L100上的電流經續流二極管D101繼續為負載供電,其電流逐漸減小,輸出端的電壓也隨之下降;
2、Q101處于關閉狀態,R108、R109的分壓逐漸下降,使Q102的Vce逐漸上升;
3、當Q102的Vce上升到Q101開始導通一點點,Q100隨之即開始導通,C極電壓有所上升;
4、Q100的C極電壓上升使得C102產生電流,該電流加速了Q101的導通,也進一步促使Q100導通,Q100的C極電壓進一步升高;
5、此反饋效應致使Q100、Q101迅速導通,L100上的電流開始增加;
