一、方案名稱:TP5127芯片  150V/40mA電源方案

二、方案特點:

高功率因素（0.507@220Vac，滿載）

高效率（90.0%@220Vac，滿載）

高精度線性調整率（±1.2%@176Vac~265Vac，滿載）

高精度負載調整率（±0.5%@220Vac，Vo：150V）

具有多種保護功能，可靠性高

體積小（長*寬*高= 22*22*10 mm）

總元件數少，成本低

三、規格:

1、 設計規格

1.1 輸入規格

輸入電壓：  176V-264V

輸入頻率：   50Hz

1.2 輸出規格

輸出電壓：   150V

輸出電流：   40mA

2、 評估結果

2.1  電氣性能測試結果

 效率：                90.0%（220Vac，滿載）

 PF值：               0.507（220Vac，滿載）

 線性調整率：     ±1.2%（176Vac~264Vac，滿載）

 負載調整率：     ±0.5%（220Vac，Vo：150V）

2.2  保護功能測試結果

 開路保護       ok

 短路保護       ok

四、應用范圍

LED照明驅動電源

五、電路圖

六、物料清單

七、PCB 文件

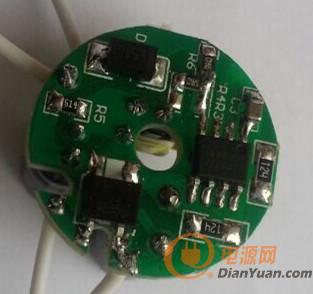

八、LED驅動器照片、尺寸

九、聯系方式：



常州頂芯半導體技術有限公司

電    話：86 519 80583217

移動電話：13318263015 / 18915426686  FAE QQ: 3216435035

傳    真：86 519 80583211
