反激變換器RCD緩沖回路怎樣設計才能提高效率,急求

YFLP8AK)WH(8$6UHP2$0PJO

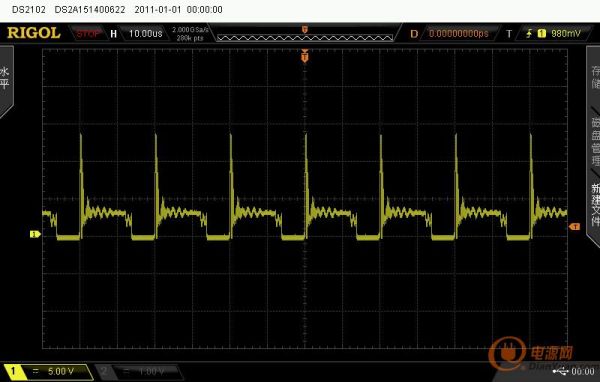

CH_9$$KG@NY}@(MZ8@DX{77當兩種緩沖回路都加時,R1=1k,C1=470nf,R2=100,C2=23nf,漏源電壓波形為:

0531_1

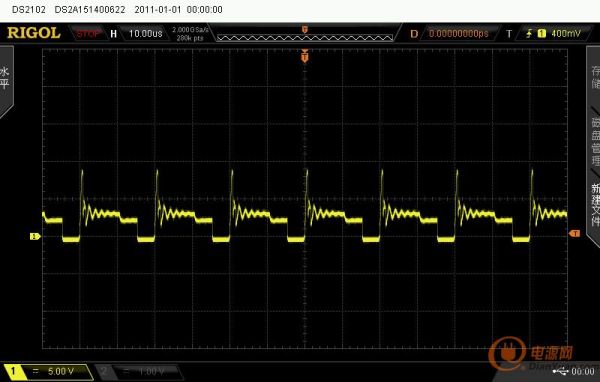

這樣效率很低,不到60%,如果不加R2,C2,漏源波形為

新建文件3

已經超過了MOS管的耐壓,我的MOS管耐壓是120V的,效率不到80%,求高手指點,怎么樣合理設計緩沖回路,在這謝謝了。





全部回復(5)
正序查看
倒序查看
2015-06-03 22:06
只要加R1,C1,VD1就好吧,應該是你的RC參數沒調試好,單路輸出的話效率一般可以做到85以上的
0
回復
2015-06-03 22:08

如果是設計RC緩沖電路參數的話,你可以看下

http://www.e-ticket.cn/bbs/1510078.html

帖子9樓的步驟5中的5.2 確定RCD+Z鉗位的大小

0
回復
2015-06-03 23:21
建議先把變壓器漏感降低吧,第一根尖波就太高啦。一般變壓器漏感約為主感量10~5%以下越低越好。
0
回復
2015-06-04 10:20
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
回復
2015-06-05 21:37
@jianjun8410
如果是設計RC緩沖電路參數的話,你可以看下http://www.e-ticket.cn/bbs/1510078.html帖子9樓的步驟5中的5.2 確定RCD+Z鉗位的大小
