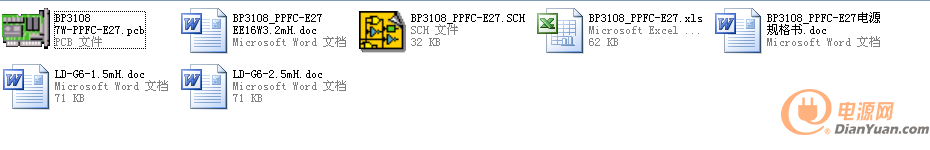

1.方案名稱：BP3108，BP2818

2.方案品牌：上海晶豐明源

3.方案簡介：

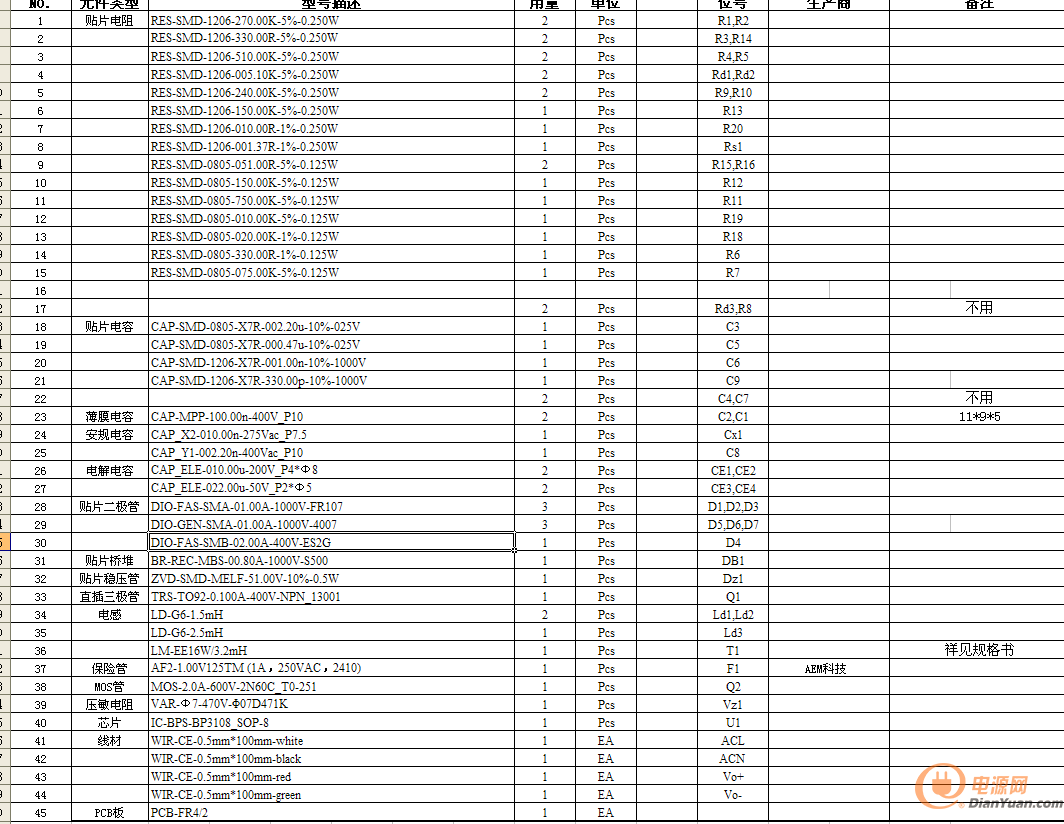

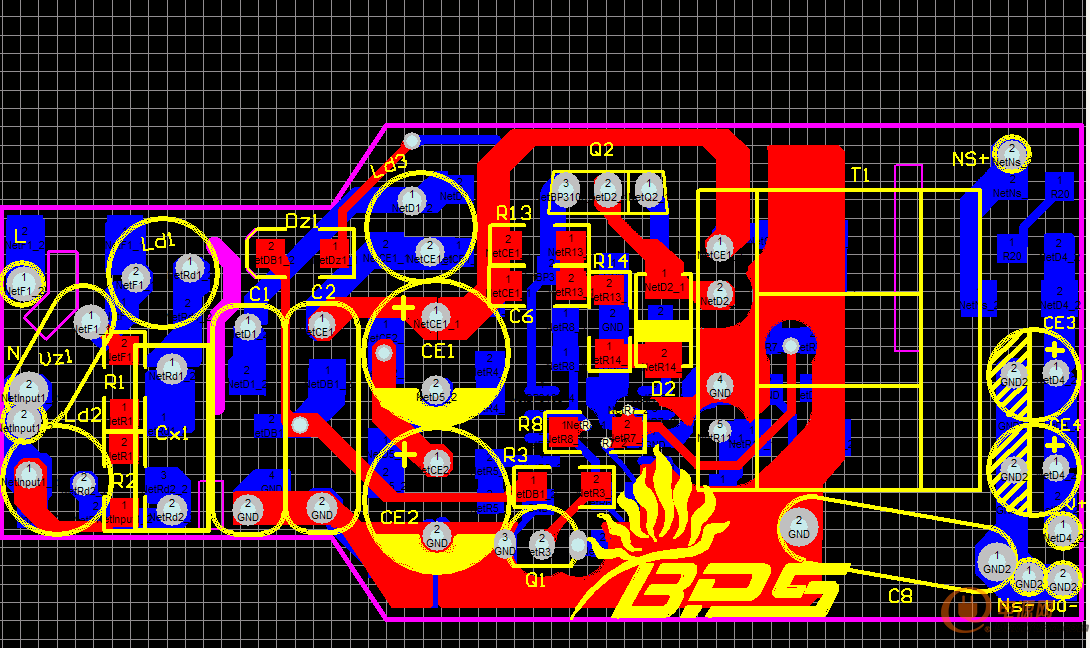

BP3108：BP3108 是一款支持可控硅調光器的LED 恒流控制芯片。適用于輸入電壓85Vac~264Vac 全電壓范圍的30W 以內反激式隔離LED 恒流電源BP3108 工作在電感電流斷續模式，采用原邊反饋模式，無需次級反饋電路，也無需補償電路即可實現恒流，極大的節約系統成本和體積。芯片采用了專利的恒流控制方式，可以達到優異的線性調整率和負載調整率。BP3108 芯片內部集成了可控硅調光控制電路，外圍僅需要很少的組件就可與芯片配合實現調光功能。調光范圍寬，無閃爍。BP3108 芯片內帶有高精度的電流取樣電路，使得LED 輸出電流精度達到±3%以內。BP3108 具有多重保護功能，包括LED 開路保護、LED短路保護、芯片過溫保護、過壓保護、欠壓保護和FB 短路保護等。BP3108 采用SOP-8 封裝。

BP2818：

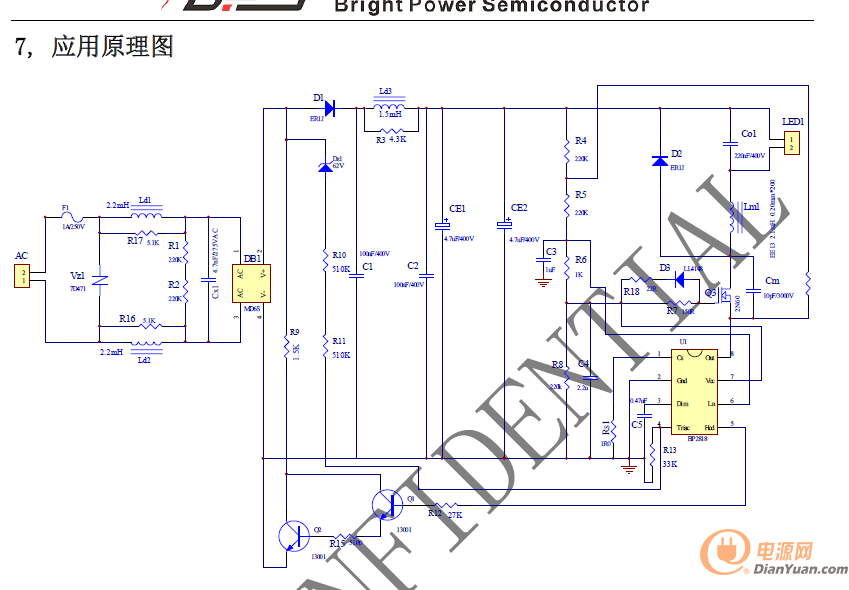

BP2818 是一款支持可控硅調光的高精度恒流控制芯片，應用于非隔離的LED 電源系統，適合全范圍的交流電壓輸入或者12V~600V 的直流電壓輸入。BP2818 芯片內帶有高精度的電流取樣電路，同時采用了專利的恒流控制技術，實現高精度的LED恒流輸出和優異的線性調整率。芯片工作在電感電流臨界模式，系統輸出電流不隨電感量和LED工作電壓的變化而變化，實現優異的負載調整率。BP2818 采用專利的源極驅動技術，芯片靜態工作電流只有200uA，無需輔助繞組供電，簡化設計，降低系統成本。BP2818 具有多重保護功能，包括LED 短路保護、電流采樣電阻短路保護和芯片過溫保護。BP2818 采用SOP-8 封裝。

4.方案特點：



聯系方式：

晶豐一級代理弘雷電子李工：18279005901，QQ2355657199
