IR2110或IR2112逆變電路的死區如何設置？

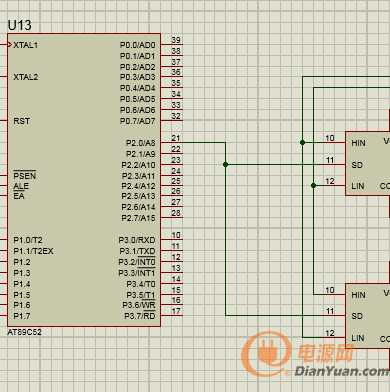

小弟想做用單片機控制的逆變電路，讓51單片機產生PWM波，死區想通過SD端的控制來實現。即換相期間用程序控制IR2110的SD端置1一段時間，從而使IR關斷而產生死區。在這一期間內PWM實現高低電平變換，這個思路對嗎？

？

全部回復(6)
正序查看
倒序查看
2015-06-06 20:42
小弟做實物時讓SD直接接地，則能產生正常驅動信號，讓SD接單片機的這個IO口（這個IO口程序控制在PWM波高低點電平變化期間置1一小段時間，其余時間置0），這樣驅動信號全沒了，不知道怎么回事？求幫助
0
回復
2015-06-06 20:54
大家逆變電路死區是如何產生的??？硬件電路嗎？
0
回復
2015-06-07 11:20
@nepudqyzdh
大家逆變電路死區是如何產生的??？硬件電路嗎？
這個要等大師出來解釋了，小學文化的我回答不了你的問題。
0
回復
2015-07-18 16:31
@nepudqyzdh
小弟做實物時讓SD直接接地，則能產生正常驅動信號，讓SD接單片機的這個IO口（這個IO口程序控制在PWM波高低點電平變化期間置1一小段時間，其余時間置0），這樣驅動信號全沒了，不知道怎么回事？求幫助

PWM有輸出時，SD端應該置0

PWM沒有輸出時，SD端置1

0
回復
胡浩
LV.4
6
2015-07-18 18:44
@nepudqyzdh
大家逆變電路死區是如何產生的?。坑布娐穯?？
硬件，軟件都行
0
回復
胡浩
LV.4
7
2015-07-18 18:57
@nepudqyzdh
大家逆變電路死區是如何產生的啊？硬件電路嗎？
可以看下蕭山老壽的帖子
