TPS54240的問題

今天在調試TPS54240的電路，想要得到5V/2A的電路，但是始終出來的5.36V

請問，問題出在哪里？



典型電路如下圖所示

QQ圖片20150608171026

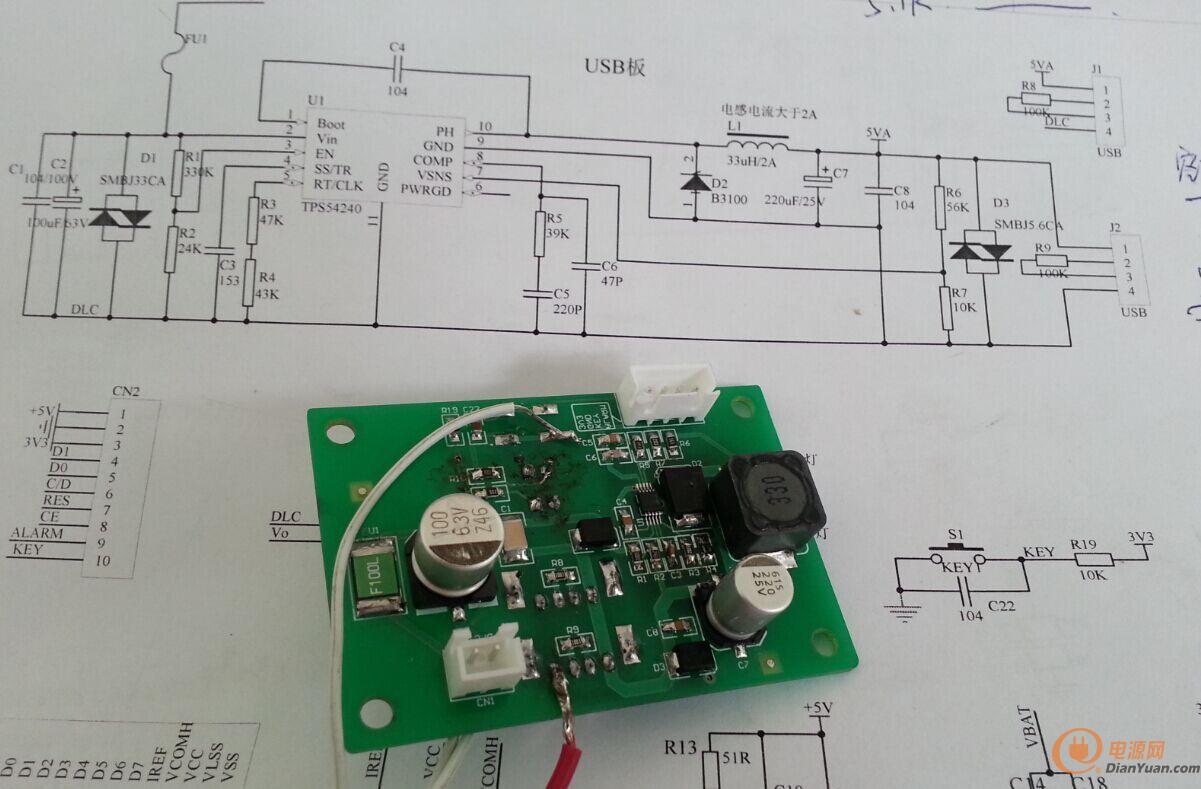

我實際的電路是這樣子的

QQ圖片20150608171709

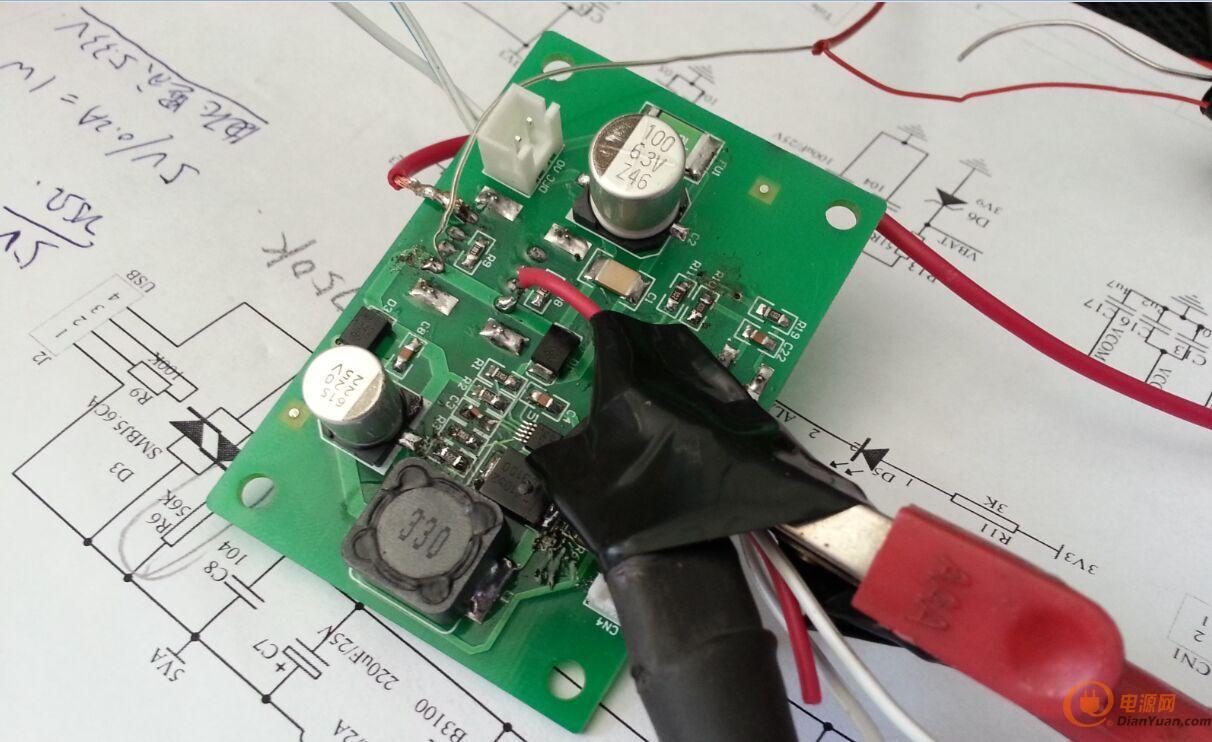

另外，D3在加載1.5A時特別的燙……還有，IC溫度也特別高，為什么呢？





全部回復(8)
正序查看
倒序查看
2015-06-09 09:45
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
回復
小不丁
LV.2
3
2015-06-09 20:58
D3燙是不是電壓超過5.6V?
0
回復
wheelzhou
LV.9
4
2015-06-10 09:41
@小不丁
D3燙是不是電壓超過5.6V?
我現在發現不是D3燙的問題，是芯片本身現在溫度都特別高，我現在帶載1.5A，芯片溫度燙手了都~
0
回復
wheelzhou
LV.9
5
2015-06-10 09:42
@小不丁
D3燙是不是電壓超過5.6V?

現在輸出電壓是5.11V



0
回復
st.you
LV.10
6
2015-06-10 14:17
二極管要散熱，芯片也要散熱，一般這個電流級別，靠PCB銅皮來散熱就可以了。
0
回復
wheelzhou
LV.9
7
2015-06-11 10:08
@st.you
二極管要散熱，芯片也要散熱，一般這個電流級別，靠PCB銅皮來散熱就可以了。

昨天老大給240背面的過孔灌了點錫，說是靠另一面的銅箔來放熱，效果可能會好一些

也不知道是不是沒有灌上錫的緣故，溫度還是高啊~

0
回復
st.you
LV.10
8
2015-06-11 15:48
@wheelzhou
昨天老大給240背面的過孔灌了點錫，說是靠另一面的銅箔來放熱，效果可能會好一些也不知道是不是沒有灌上錫的緣故，溫度還是高啊~
銅箔面積不夠，估計
0
回復
wheelzhou
LV.9
9
2015-06-24 14:34
@st.you
銅箔面積不夠，估計

測試的電路圖基本就是demo上面的
