OB2273 輸入電壓AC超過170V電源就保護

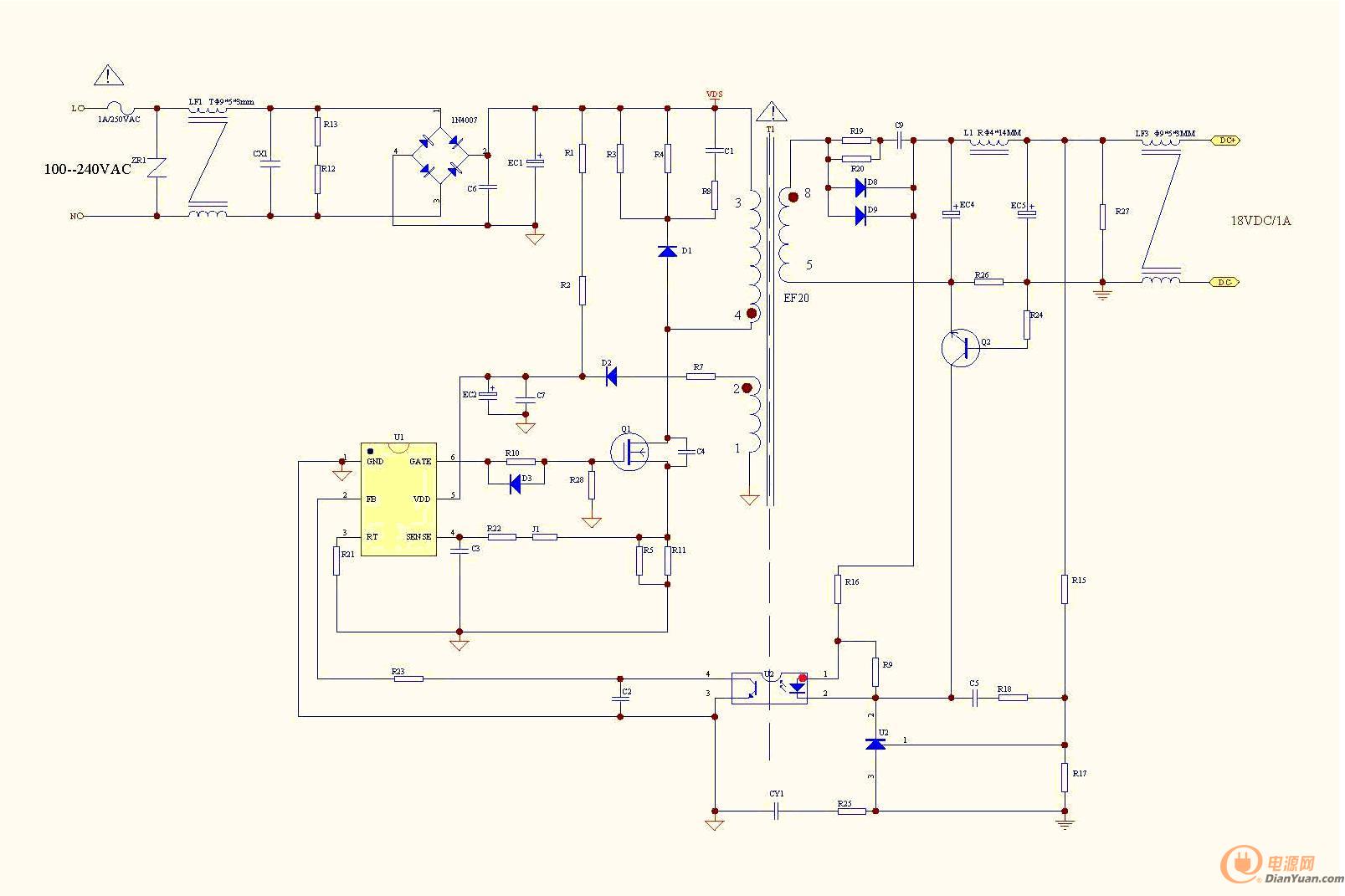

采用OB2273典型電路,EFD-30磁芯,初級繞組48匝,反饋繞組6匝,輸出繞組3匝輸出5V電源(磁芯之間加一絕緣膠帶厚氣隙),170V以下正常啟動,升電壓至220V電源保護(現象),調高至180V不能啟動。直接調高到220V不但不能啟動,還炸MOS管,MOS管下端的電流采集電阻,OB2273

芯片,望高手指點。謝謝



未命名





全部回復(10)
正序查看
倒序查看
2015-07-09 09:57
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
回復
lijiao
LV.1
3
2015-07-11 07:53
@電源網-fqd
已經被添加到社區經典圖庫嘍http://www.e-ticket.cn/bbs/classic/
怎么沒人回答,是變壓器問題嗎?
0
回復
2015-07-11 09:58
@lijiao
怎么沒人回答,是變壓器問題嗎?
變壓器感量多少?
0
回復
lijiao
LV.1
5
2015-07-20 21:35
@心如刀割
變壓器感量多少?
現在原變加到60匝,電感量600uh,付邊匝數不變,管子改為8N90C,OB2273的VDD端加15V穩壓管到地,加到245V管子擊穿,下面電流取樣電阻(瞬間)燒斷,快要放棄了。
0
回復
2015-07-21 10:28
@lijiao
現在原變加到60匝,電感量600uh,付邊匝數不變,管子改為8N90C,OB2273的VDD端加15V穩壓管到地,加到245V管子擊穿,下面電流取樣電阻(瞬間)燒斷,快要放棄了。

估計是變壓器問題。。。

按照你的描述應該是VCC電壓太高導致的。IC過壓保護了。。。

VCC電壓正常用13V來設計。。。

具體測量一下VCC的電壓。。。。

0
回復
2015-07-21 11:29
@lijiao
現在原變加到60匝,電感量600uh,付邊匝數不變,管子改為8N90C,OB2273的VDD端加15V穩壓管到地,加到245V管子擊穿,下面電流取樣電阻(瞬間)燒斷,快要放棄了。
先別盲目加這么高電壓先,加220V測一下VCC電壓,看一下各種波形是否正常
0
回復
lijiao
LV.1
8
2015-07-21 21:44
@dxsmail
估計是變壓器問題。。。按照你的描述應該是VCC電壓太高導致的。IC過壓保護了。。。VCC電壓正常用13V來設計。。。具體測量一下VCC的電壓。。。。

感謝專家分析,沒加穩壓管前,VCC隨著輸入電壓升高而升高,加到190V左右就升高到20V了,再高一點就保護了,加穩壓管就是為了防止VCC電壓升高,

加了穩壓管后沒有保護,加到220V時還測量了一下,VCC=15V,但加到240V左右時(這時沒測VCC),管子還是擊穿了,是不是應該給反饋繞組加一點負載,VCC隨著輸入升高的幅度會小點。

0
回復
lijiao
LV.1
9
2015-07-21 21:47
@心如刀割
先別盲目加這么高電壓先,加220V測一下VCC電壓,看一下各種波形是否正常
謝謝專家,沒敢用示波器看波形,害怕示波器干擾,燒管子,開始看過一次,還沒看到就燒了管子。
0
回復
umeecho
LV.2
10
2015-07-21 23:30
@lijiao
謝謝專家,沒敢用示波器看波形,害怕示波器干擾,燒管子,開始看過一次,還沒看到就燒了管子。
應該是輔助繞組同名端繞反了,
0
回復
2015-07-22 09:48

首先,先確認一下。你的IC是OB2273A,還是OB2273N?

R21的阻值是多少?正常先用20K歐。

EFD30的AE值:69。輸出5V6A。。。。

變壓器:

電感900uH

初級:48圈

次級:3圈

VCC:8圈

3_變壓器參數計算(CCM反激+損耗計算)_20140909.xls
