正激 同步整流問題

   大家好，我做一個正激同步整流，輸入36-72，EFD20變壓器，變壓器匝數比17:12:12；輸出15V，空載變壓器會發熱，輸出續流二極管后面的電感發熱嚴重。。大家有沒遇到類似問題，經驗分享下。。請指教
全部回復(5)
正序查看
倒序查看
hong_t
LV.6
2
2015-07-09 09:44

同步整流開關點控制不正確吧

0
回復
102114
LV.2
3
2015-07-14 21:56
@hong_t
同步整流開關點控制不正確吧

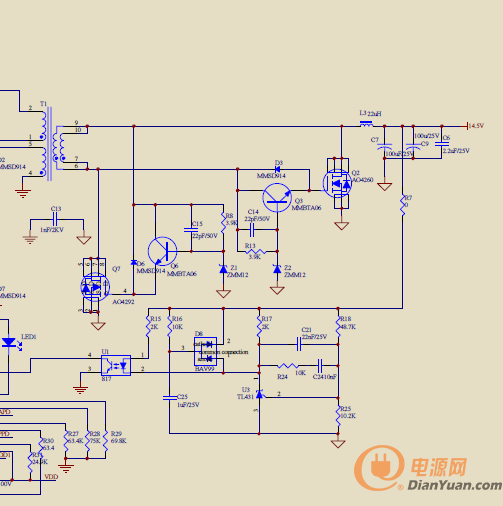

這是同步整流原理圖。。大家看L3發熱的原因在哪？？

0
回復
hong_t
LV.6
4
2015-07-15 12:13
@102114
[圖片]這是同步整流原理圖。。大家看L3發熱的原因在哪？？

原來沒注意，以為你說的是續流MOS管發熱。 電感發熱較容易排查： 磁芯材料，磁芯飽和或感量不足而deltaB太大（象鐵硅鋁這類電感量受電流大小影響很大），銅線太小等。

0
回復
ruohan
LV.9
5
2015-07-17 14:53
@102114
[圖片]這是同步整流原理圖。。大家看L3發熱的原因在哪？？

你輸出15V，自驅動同步，不能這樣弄，、

變壓器次級繞組出來的電壓高了，，，要從新繞個繞組，少繞幾匝，

0
回復
hong_t
LV.6
6
2015-07-20 14:36
@ruohan
你輸出15V，自驅動同步，不能這樣弄，、變壓器次級繞組出來的電壓高了，，，要從新繞個繞組，少繞幾匝，

我自激同步整流的繞組也是獨立的，只有3匝。但他好象只是電感發熱，與同步整流無關

0
回復
