選線徑有兩種方法

A      按電流密度去選線徑

B      按槽滿率去選線徑

先談?wù)劙措娏髅芏冗x線徑的方法

1．按經驗選線徑

2. 根據允許溫升計算電流密度

3. 根據允許電壓調整計算電流密度

4. 按經濟條件確定電流密度（本文略）

 6.高頻變壓器線徑要考慮趨膚效應。按趨膚效應要求計算線徑

能按經驗按經驗選線徑有什么不好，這是掌握電流密度范圍的工程技術人員最好的選線徑的方法，沒有經驗怎么辦，熱心的前輩會告訴你約為3-5（安/平方毫米），這是一種粗略的估算，先不說數據對不對，如果電流為1A，線經0.63~0.45mm，這是裸線直徑，如用QA-1導線帶絕緣直徑就是0.679~0.491按導線面積來說兩者相差1.9倍。初學者很難掌握該取多大電流密度。這種計算方法的

優點是快捷，

缺點是

1,看你的經驗準確不準確，在小范圍之內你的經驗有用，換一個環境你的經驗不一定有用，你的經驗在某一允許溫升范圍內、或某一種鐵心材料的先決條件下是千真萬確的出了你經驗范圍，你也估算不到電流密度該取多大。查一下“新編電子變壓器手冊”50HzCD型一級品鐵心，電源變壓器參數表，電流密度在1.59~-5.22范圍內。

2，這種計算方法快是快但遺留給后繼的工作量也大，不知繞不繞得下，也不知繞的松滿程度。好在設計與打樣是一個人這些問題掩蓋下來了。

根據允許溫升計算電流密度

一個鐵心的允許溫升與鐵心材料確定以后，變壓器的允許電流密度可以通過計算公式計算出來。當然不同的允許溫升與鐵心材料也會不同，為什么不能計算出表格讓大家查查表就行了，這是因為除工作量大外，要有溫升實際實驗數據，過去的變壓器參數表是電子工業部牽頭，標準化所主辦，某個工廠協辦提供場地與設備，全國變壓器精英出力，實驗材料可以報銷，是老一輩變壓器工作者集體的結晶。電流密度的計算不難，特別是現在可以編成軟件來計算。難的是計算公式中有一個銅損，不同溫升銅損也不同，要命的實際溫升是實驗出來的不是計算出來的，而銅損與溫升有密切關系、目前的情況是掌握有大量實驗溫升數據的是現場工程技術人員，他們是拿來主義，不會去關心溫升計算問題。沒有人去總結，老板也不允許你定下來總結，就是總結出來，你也是整個鐵心系列中一部分。每個變壓器廠不可能生產全系列鐵心，而從事教學工作的并不掌握溫升數據，難以出這方面的書。變壓器的實驗數據難在不同規格的實驗數據不能通用，鐵路警察個占一方。

在電流密度計算公式中可看溫升Δτm是由使用條件確定，散熱系數αm要實驗確定，散熱面積（Fm）根據變壓器結構來計算.，Gm為銅線總重量。下面我們討論確定Gm的因素。

當一個變壓器初級圈數確定以后，按線圈繞滿來計算Gm有三種情況，

第一升壓變壓器，次級的線經較初級細

第二1:1隔離變壓器，次級的線經接近相同

第三降壓變壓器，次級的線經較初級粗

有的網友可能會提出這樣的問題，你那么啰嗦想干什么，骨架確定以后，銅線的總重量不是就確定了，其實不然，不同的骨架形式。套裝、工字、王字型骨架，同樣的線徑他們能繞下的線不同。因此銅的總重量也不同。同樣的功率，初次級線徑不同銅的總重量也不同。目前大多數降壓變壓器次級電壓在10伏以下。我們來看一下。一個3瓦變壓器用的鐵心是EI 41x13,5 用套裝式骨架，初級3795匝0.1mm的線。次級129匝0.5mm的線，初級導線的重量是14,4克，次級導線的重量是19.4克。兩者相差以初級繞組重量為準為34%。若以次級重量為準，兩者相差26%也就是說電流密度會相差12-16%。為什么會相差那么多？因為繞不繞的下是以帶絕緣導線的直徑來算，例如QA-1導線0,1mm帶絕緣直徑是0.125mm，0.50導線帶絕緣直徑是0.544前者裸線面積與帶絕緣面積之比為0.64.后者裸線面積與帶絕緣面積之比為0.845兩者相差32%，與前面導線重量比較相符。為什么要用帶絕緣面積比較，這是骨架能否繞線取決于帶絕緣面積而電流密度計算出來的是裸線面積。當然計算出來的電流密度普遍來說要精與經驗電流密度，但是除了C型鐵心系列外，你查不到計算出來的電流密度。

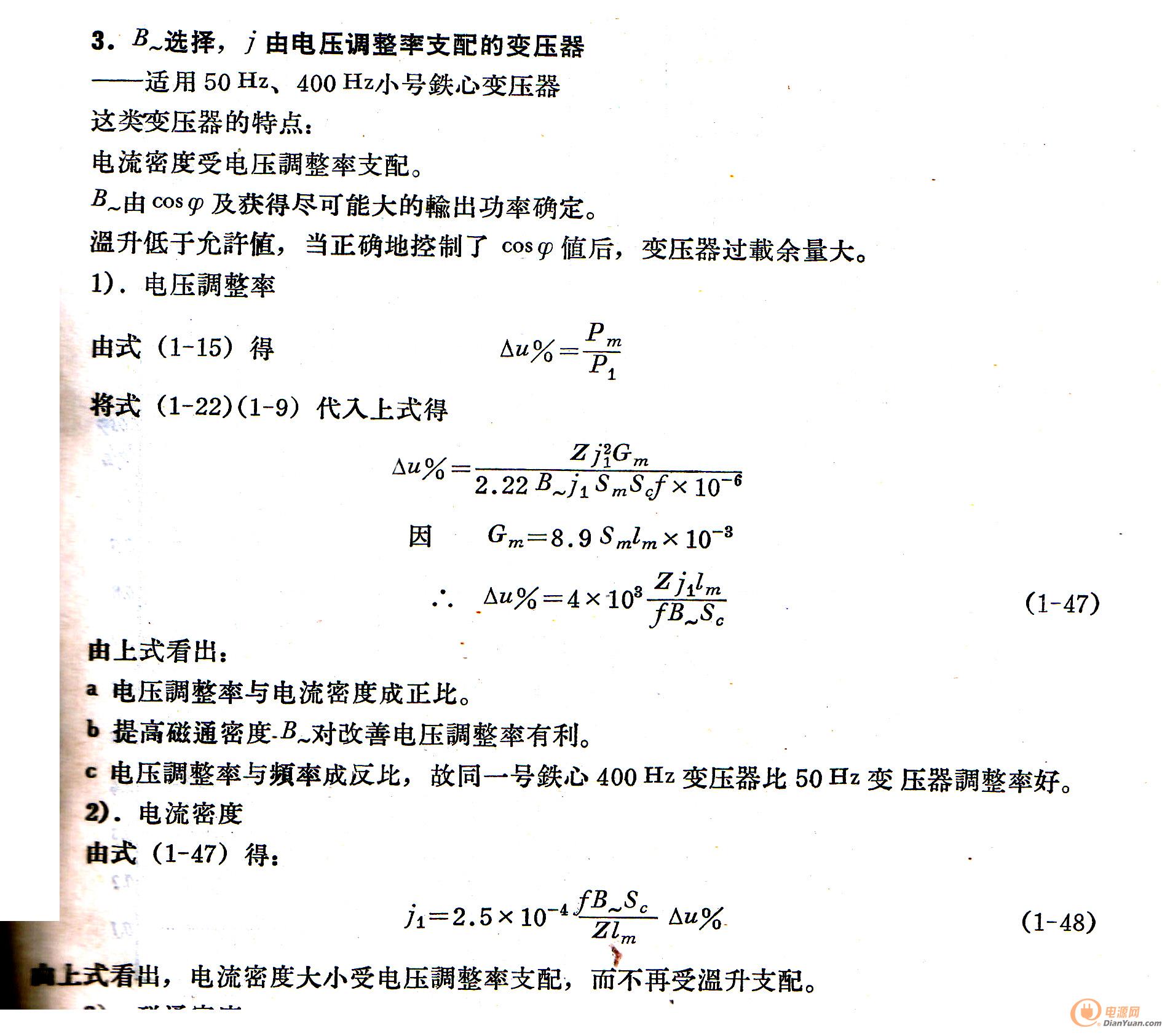

根據允許電壓調整計算電流密度其計算公式如下

從公式計算來看根據允許電壓調整計算電流密度不存在實驗數據問題，但過去允許電壓調整只允許5%，而現在一些適配器設計已達到50%，這一類變壓器應用的范疇比較小。

B  按槽滿率去選線徑

什么叫槽滿率。就是檢驗骨架中可繞線面積導線的松滿程度，槽滿率是借鑒線繞電機在設計中一項重要指標，利用電機的計算經驗用在變壓器設計上，是檢驗設計好的線圈能否嵌進電機槽滿率這個檢驗數據已經有百年歷史了，數據如下

這點可能看不懂槽滿率70%左右是指圓導線面積槽滿率，如換算成矩形導線槽滿率在90%左右，對于扁導線面積來說槽滿率在80%左右，為什么扁導線與矩形面積圓導線會有19%的差距，我估計是扁導線不易繞滿。

槽滿率優缺點：

優點：1.圈數確定以后，可繞下的最大線徑也就確定了

        2.線圈繞線的松滿程度一目了然。

       3，適合初學者選線徑。也適合用來編寫軟件

缺點：1.計算出來的是帶絕緣最大直徑。要換算到導線裸徑

        2.同樣鐵心尺寸。線徑與功率無關，功率不滿時要人工微調線徑

需要注意的是，次級有幾個繞組要按輸出功率比例分配繞線面積，工字型骨架初、次級按五、五開或5.5比4,5比例分配繞線面積。

根據導線機械強度計算線徑，、

如果算出來的線徑很小，一般銅導線的最小直徑不小于0.05。小于0.05mm的導線，普通繞線機不能繞，這時要將導線加粗到0.05-0.06mm在經濟是是合算的。對環形變壓器來說。小與0.4mm的鋁線是不被采用的。

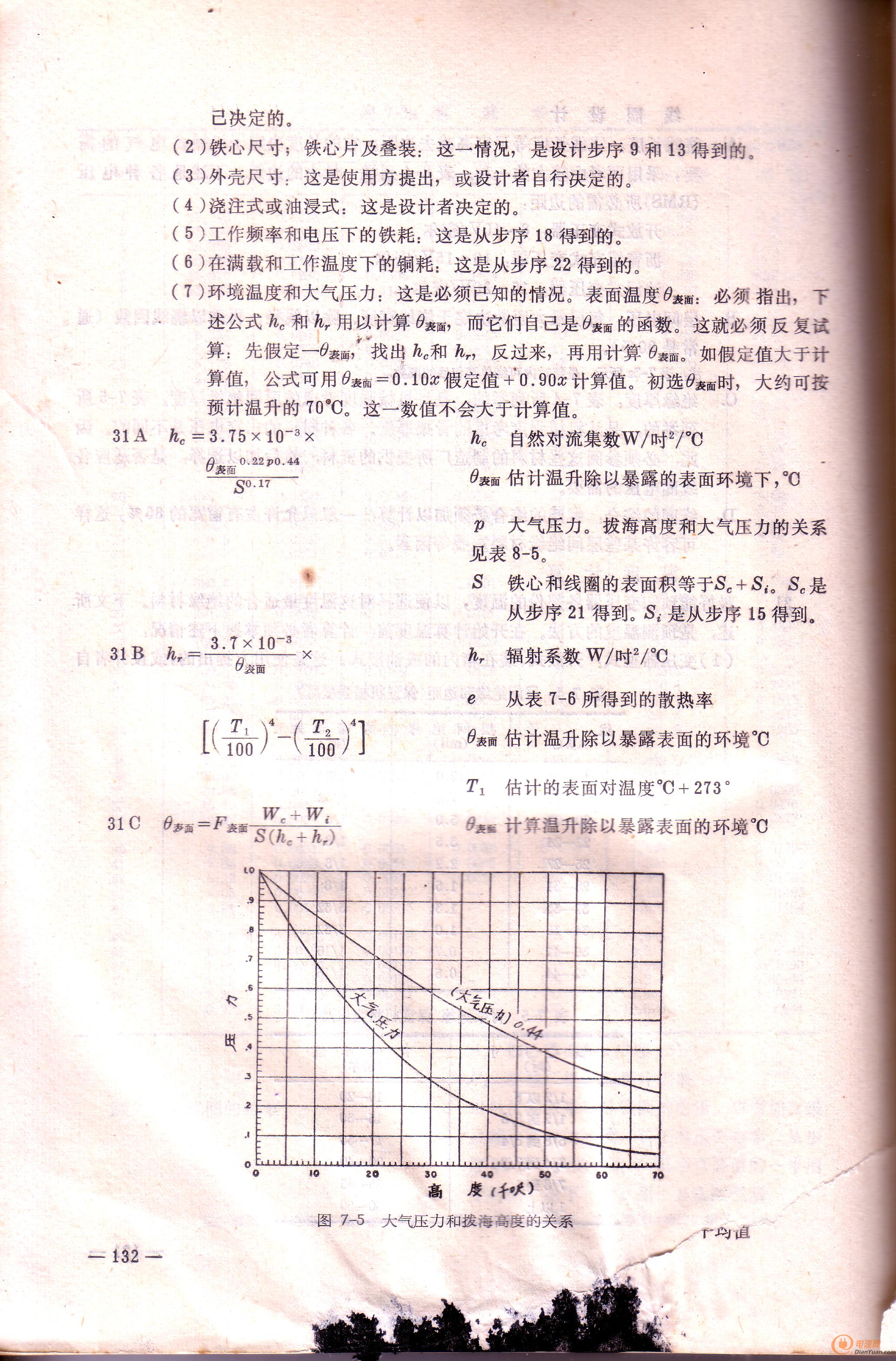

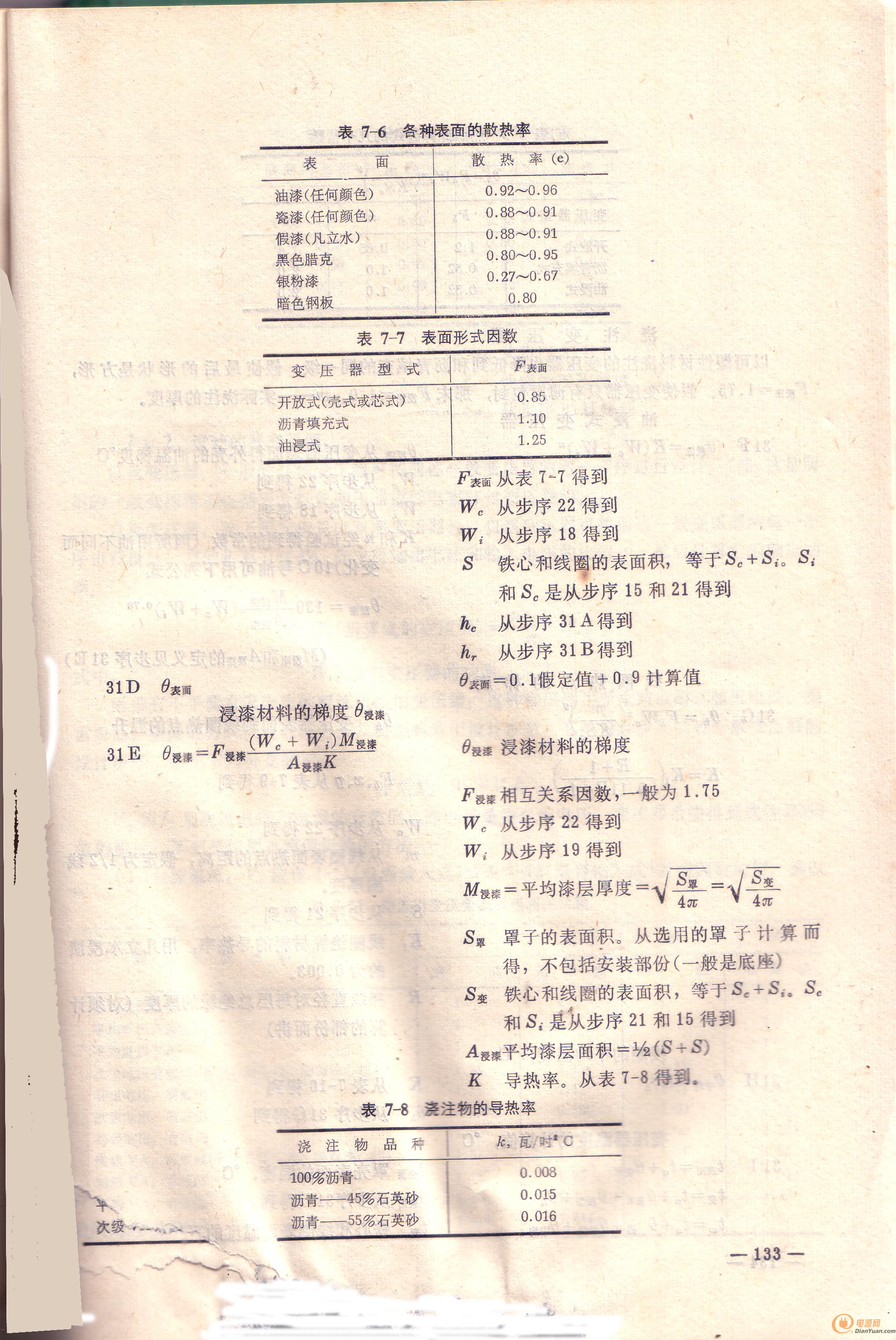

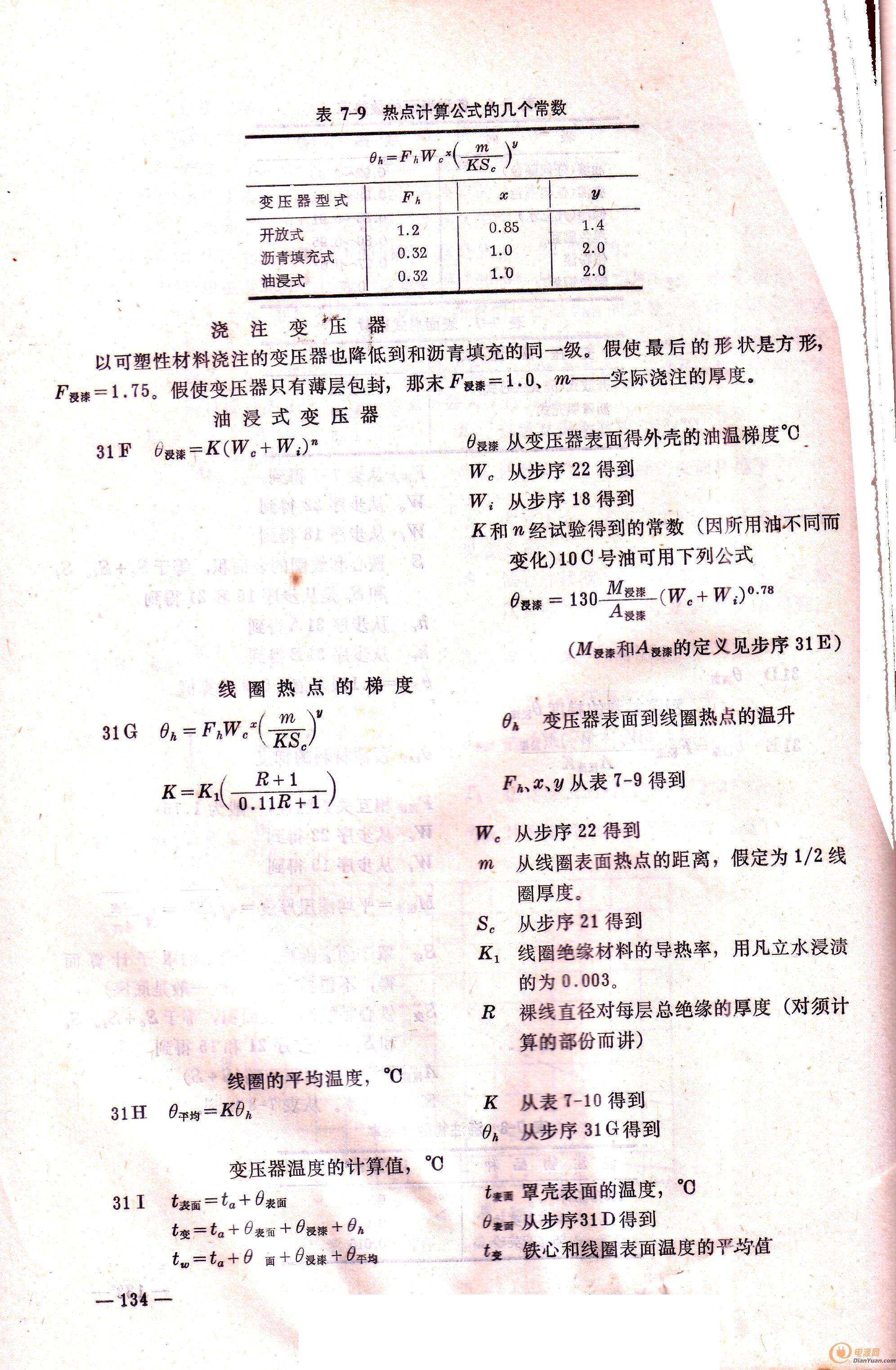

溫升計算

變壓器溫升計算的公式少說也有十來種。每本書溫升計算公式幾乎都不同。為什么會有那么多計算公式下面介紹各種溫升計算公式，他要找起來比較麻煩不能立刻與網友共享，請諒解。

　　2熱阻法

　　熱阻法基于溫升與損耗成正比，不同磁心型號熱阻不同，熱阻法計算溫升比較準確，因其本身由試驗得來，磁心又是固定不變的，熱阻數據由大型磁心生產廠商提供。有了廠家提供的熱阻數據，簡單、實用何樂而不為。高頻變壓器可采用這一方法。而鐵心片供應商不能提供熱阻這一類數據，因此低頻變壓器設計者很難采用。熱阻法的具體計算公式如下:

　　式中，

　　溫升ΔT(℃)

　　變壓器熱阻Rth(℃/w)

　　變壓器銅損PW(w)

　　變壓器鐵損PC(w)

散熱面積法

　　散熱面積法基于熱量全部由變壓器表面積散發出去，這種算法有三種類型：

　　4.1 統算法

　　不管變壓器的鐵損銅損統統加起來，讓他從變壓器表面積散發出去，環型變壓器常采用這一形式。有兩種公式：

　　1)第一種形式:

　　α——變壓器散熱系數(w/cm2·℃)

　　At——變壓器散熱表面積cm2

　　2)第二種形式:

  鐵心采用熱容量法線圈采用散熱系數法：

a.)     熱交換法：

熱交換法的理論認為若鐵心的溫度與線圈的溫度不同，為達到溫度平衡鐵心與線圈之間必需進行熱交換，熱交換有三種形式一是鐵心溫度高線圈溫度低，鐵心向線圈傳熱，二是鐵心溫度低線圈溫度高，線圈向鐵心傳熱，三是鐵心溫度與線圈溫度相等，互不傳熱，這樣計算方法與統算法相似，只不過他要先計算出鐵心與線圈的溫度后才能下結論，統算法是不管三七二十一，鐵心與線圈溫度是多少只有一種算法，
