3843調試問題

33V以下

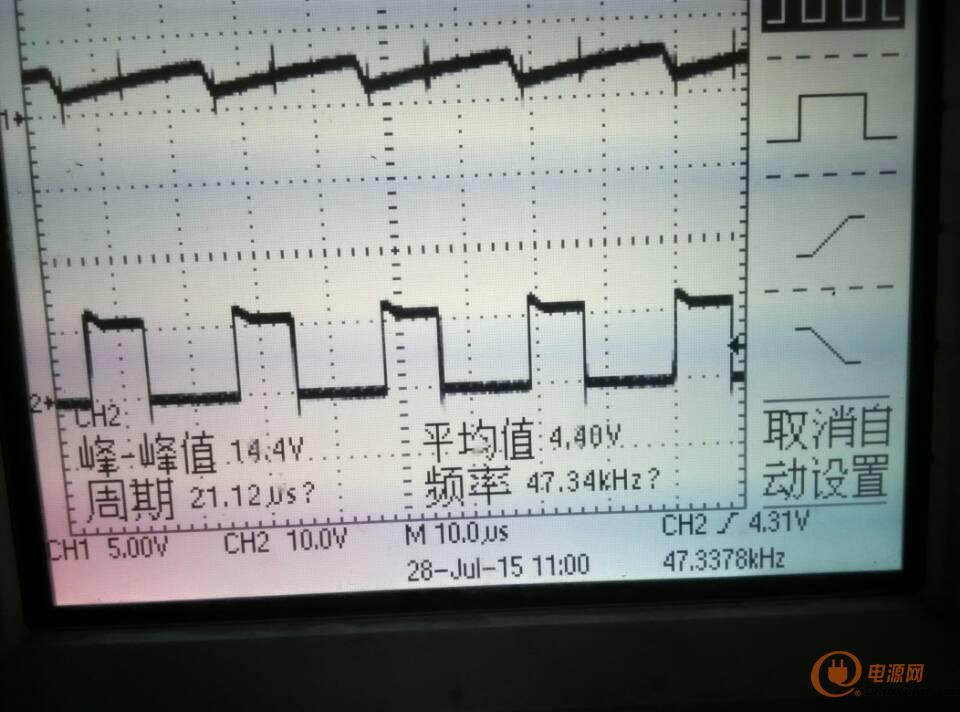

這是32V左右的波形,三角波是4腳的波形,方波是驅動波形,32V以下也是良好的波形

1V-33V-39

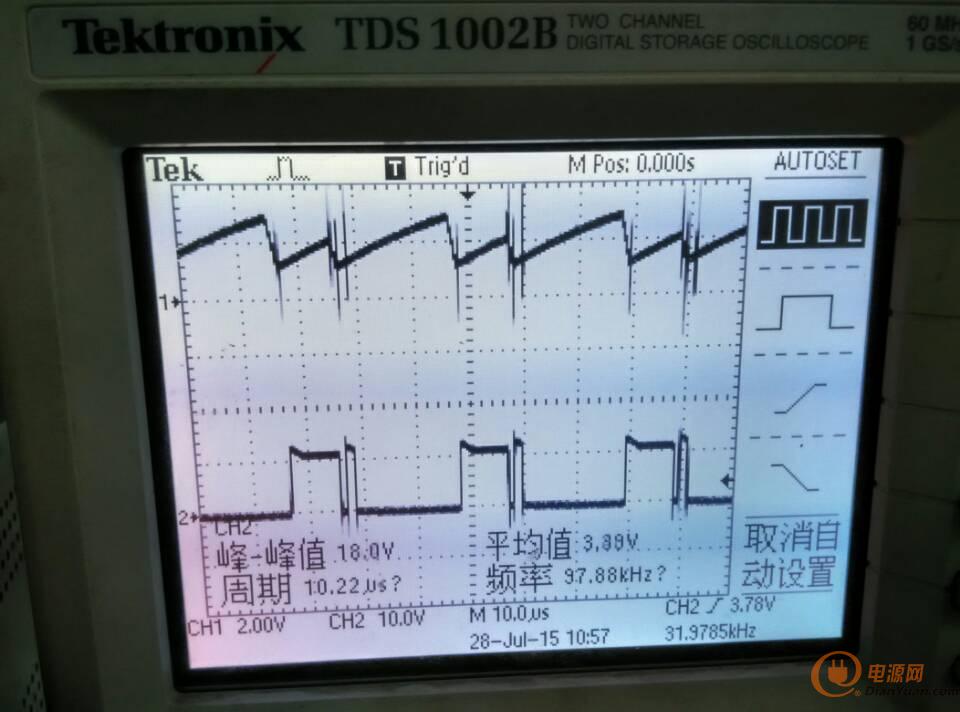

33V以上的時候就變成上面的那種波形了,頻率也發生了改變,原來設定的是50K,現在測出來接近100K了。



QQ截圖20150728232936

本人新人,最近在調試一塊3843的升壓板,輸入20V,輸出30-60V,起初調試波形不大對,現在按照PDF上開環調試,但是發現輸出電壓上不去,就是把輸出電壓調大時,學生電源就限流保護了,這是為什么呢,還有,開環調試各個腳的波形要達到怎么個情況才算正常。(芯片供電是由7812供電的)。
全部回復(13)
正序查看
倒序查看
NoTraum
LV.3
2
2015-07-28 15:30
上原理圖
0
回復
2015-07-28 15:31

無圖無真相。

壇子上有別人做過的3843升壓電路,可以搜索來參考下。

0
回復
NoTraum
LV.3
4
2015-07-28 15:38

給你uc3842的各腳工作電壓參考一下

0
回復
2015-07-28 23:31
@NoTraum
上原理圖

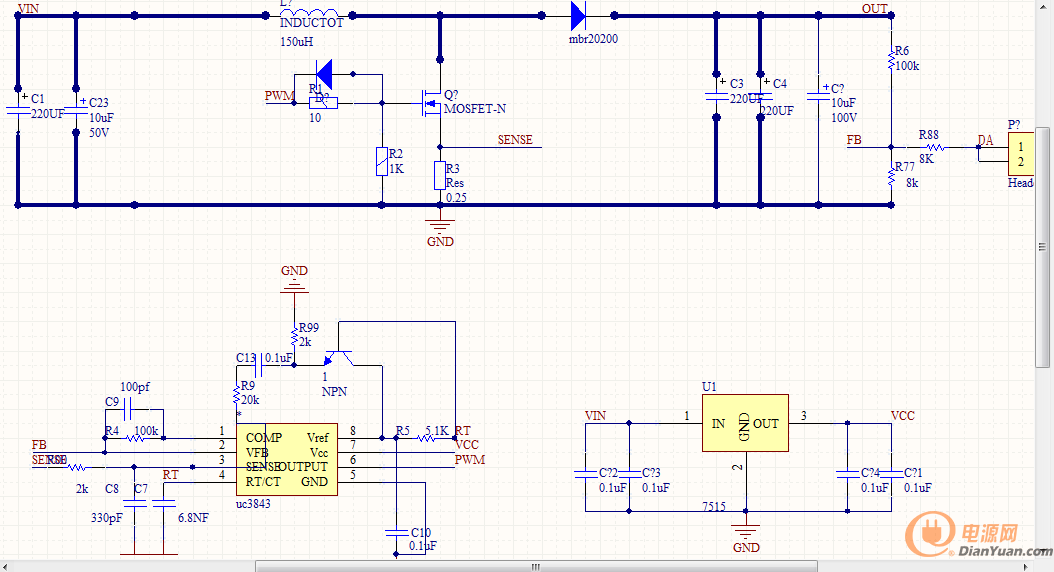

不好意思,調試了一下午,沒來得及上圖,原理圖已經上傳,希望大家?guī)兔Ψ治鲆幌?

0
回復
2015-07-28 23:33
@NoTraum
給你uc3842的各腳工作電壓參考一下[圖片]

1腳和6腳電壓不是很理解,能解釋一下嗎,還有,這些值是用萬用表測的還是用示波器測的

0
回復
2015-07-29 08:08

R3阻值改小試下。

出現大小波可以檢查下斜率補償電路

0
回復
NoTraum
LV.3
8
2015-07-29 09:13
@dianzigou666
1腳和6腳電壓不是很理解,能解釋一下嗎,還有,這些值是用萬用表測的還是用示波器測的
不是一樣的嗎?都是直流電壓,最好用示波器測,看下波形
0
回復
2015-07-29 09:24
@NoTraum
不是一樣的嗎?都是直流電壓,最好用示波器測,看下波形
好的
0
回復
2015-07-29 09:25
@心如刀割
R3阻值改小試下。出現大小波可以檢查下斜率補償電路

測量3腳的波形時,發現很大的尖峰,是因?yàn)檫@個影響了嗎

0
回復
2015-07-29 18:24
@心如刀割
R3阻值改小試下。出現大小波可以檢查下斜率補償電路
團長,之前的板子不能用了,不知道為什么,今天又做了一塊,?,F(xiàn)在這個板子上只是焊了一個芯片和外圍的幾個電阻和電容,MOS,二極管,電感都沒有加上去,我接的補償電路是下面那樣的

                   R1,RS,C1,都去掉了,R2出來對地加了一個電阻分壓,R2是80K,R是220歐,照理來說4腳的波形應該是跟沒加補償電路之前一樣的,但是波形卻變成下面那樣了

(沒加之前非常好的),這是為什么呢?

0
回復
2015-07-30 13:31
@dianzigou666
團長,之前的板子不能用了,不知道為什么[圖片],今天又做了一塊,?,F(xiàn)在這個板子上只是焊了一個芯片和外圍的幾個電阻和電容,MOS,二極管,電感都沒有加上去,我接的補償電路是下面那樣的[圖片]                  R1,RS,C1,都去掉了,R2出來對地加了一個電阻分壓,R2是80K,R是220歐,照理來說4腳的波形應該是跟沒加補償電路之前一樣的,但是波形卻變成下面那樣了(沒加之前非常好的),這是為什么呢?[圖片]

不明白你什么意思。

剛開始其實一些電路可以先不加上去,比如斜率補償,先把主要的調試出來,一步一步加上其它的保護電路之類。想不明白的可以試著改變看看有什么變化,多想想器件的特性。慢慢鉆研。

0
回復
2015-07-30 18:24
@dianzigou666
團長,之前的板子不能用了,不知道為什么[圖片],今天又做了一塊,?,F(xiàn)在這個板子上只是焊了一個芯片和外圍的幾個電阻和電容,MOS,二極管,電感都沒有加上去,我接的補償電路是下面那樣的[圖片]                  R1,RS,C1,都去掉了,R2出來對地加了一個電阻分壓,R2是80K,R是220歐,照理來說4腳的波形應該是跟沒加補償電路之前一樣的,但是波形卻變成下面那樣了(沒加之前非常好的),這是為什么呢?[圖片]

我提供一下簡單的調試步驟吧:

1、空載,先確認輸出電壓是否與設計值一致。

2、帶輕載,再確認輸出電壓是否與設計值一致。

3、輸出電壓對了,接下來調試環路,看R3的波形是否與書上的一致,如果有大小波,像第一張示波器圖片一樣,可以用粗線把IC的地直接飛到大電容的地上,確認是否是有地線引起干擾,如果不是地線干擾則調節環路補償,斜坡補償。

4、帶重載,確認電感電流是否飽和,調節環路補償?shù)腞C值,能做到全電壓范圍和全負載范圍內波形很好看。

輸入電源保護,應該是輸出功率太大了,可以減小輸出負載試試。

0
回復
2015-07-31 15:05
@417zhouge
我提供一下簡單的調試步驟吧:1、空載,先確認輸出電壓是否與設計值一致。2、帶輕載,再確認輸出電壓是否與設計值一致。3、輸出電壓對了,接下來調試環路,看R3的波形是否與書上的一致,如果有大小波,像第一張示波器圖片一樣,可以用粗線把IC的地直接飛到大電容的地上,確認是否是有地線引起干擾,如果不是地線干擾則調節環路補償,斜坡補償。4、帶重載,確認電感電流是否飽和,調節環路補償?shù)腞C值,能做到全電壓范圍和全負載范圍內波形很好看。輸入電源保護,應該是輸出功率太大了,可以減小輸出負載試試。
現在是這樣的,我還是在開環測試。所有元器件都焊接上了,我把3腳的濾波網絡給斷開了,然后為了方便調試,我把R4,R9都換成滑阻了,然后輸出配置的是15K和1.2K的分壓。照理來說應該是輸出2.5*(1+15/1.2)=33.75V左右,但是測量反饋腳有2.58V,這種情況下,3843應該變成電壓反饋型的了吧,調節R4,R9的時候輸出電壓都會變化,而且還超出33.75V了,這不是不滿足上面那個公式了嗎?
