3KHz純正弦波

好久沒發帖了，找了半天才找到發新貼，最近接到一個1-400Hz變頻電源項目，試了一下最高到達3KHz，之前聽一個朋友說想做1KHz正弦波，

頻率越高感覺聲音就大起來了，因?yàn)橹皇钦{(diào)頻如果空載的時候電壓居然會升高！

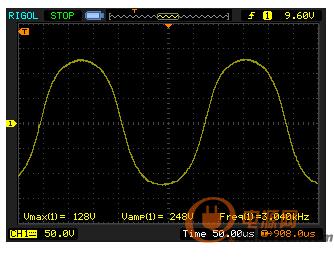

3K縮小

3K放大

5K-2

2K

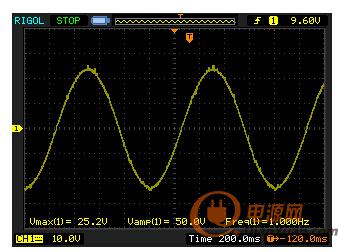

1K

1HZ

400Hz

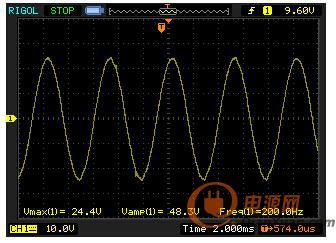

200Hz

10z

50Hz

5HZ-0

1-5V電壓輸入調節，最低調到0.5Hz

全部回復(12)
正序查看
倒序查看
2015-08-02 20:57
潘工的節奏必定！
0
回復
hnzkwz
LV.7
3
2015-08-03 08:45
@chen2011qian
潘工的節奏必定！
頂起?。∵@么大的頻率范圍，不知潘工是怎么解決輸出濾波參數的？想必為了降低失真，載波也提高不少吧？
0
回復
2015-08-03 10:30
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
回復
zwcyqxzcx
LV.6
5
2015-08-05 16:19
本人也搞過變頻1-400Hz，頻率高一點有點吃力了，請問潘工用的什么單片機，我用的STC的。
0
回復
2015-08-05 21:34

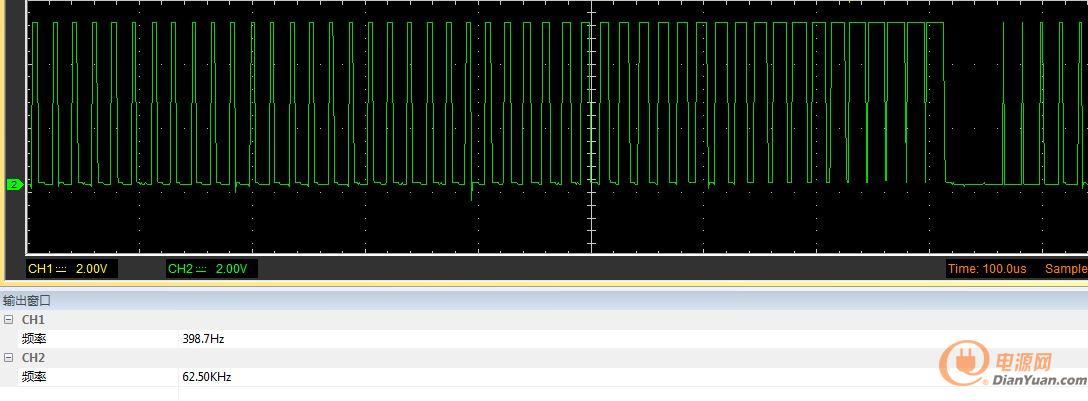

載波

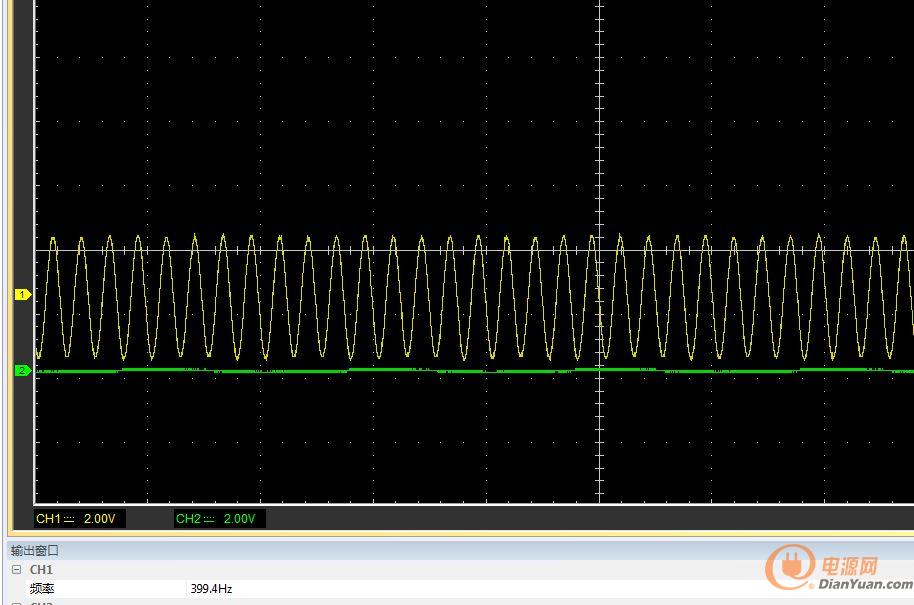

正弦波

0
回復
宇航許
LV.1
7
2015-08-07 15:46
學習中
0
回復
2015-08-13 18:31
@宇航許
學習中
學習
0
回復
gao2468
LV.3
9
2015-08-18 00:44
向潘工學習了很多.
0
回復
2015-08-18 16:23
@gao2468
向潘工學習了很多.
多謝高工前來頂貼，這幾天沒有時間更新，多謝各位！

0
回復
2015-08-18 16:25
@hnzkwz
頂起??！這么大的頻率范圍，不知潘工是怎么解決輸出濾波參數的？想必為了降低失真，載波也提高不少吧？
輸出頻率越高載波是要提高的
0
回復
Trance
LV.1
12
2015-08-27 10:36

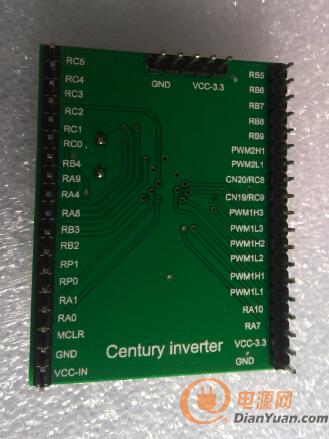

樓主，這個電源頻率解決了，電壓怎么控制啊，我看你這MCU上面也沒有AD啊，怎么監測輸出電壓，怎么做PI調節，還有頻率步進多少啊，1hz嗎？
0
回復
2016-02-05 14:42
@Trance
樓主，這個電源頻率解決了，電壓怎么控制啊，我看你這MCU上面也沒有AD啊，怎么監測輸出電壓，怎么做PI調節，還有頻率步進多少啊，1hz嗎？
AD端口多的是，只是沒有標出來而已，步進多少都可以，這個是線性調節的哦
0
回復
