做到一個關于諧振的實驗，用一個140MH的大電感與一個10nf的電容串聯諧振，LC串聯后兩端加入激勵信號4.253KHZ 3V的交流方波。剛好對上諧振點，諧振電容兩端是純正弦波，幅值達20V。 但是為什么我把LC串聯改成并聯諧振后，卻不起振了？同樣頻率的激勵信號，LC兩端變成了方波； 也用過一個0.1mh的電感與一個1UF的電容進行并聯諧振。LC并聯后兩端加入激勵信號15.915KHZ 3V的交流方波。也對上諧振點了，LC兩端是幅值3V的純正弦波，但是改為串聯諧振后，同樣的激勵信號，卻沒有諧振！變成了微微的三角波，怎么調頻率都調不到諧振點了，這到底是為什么啊？

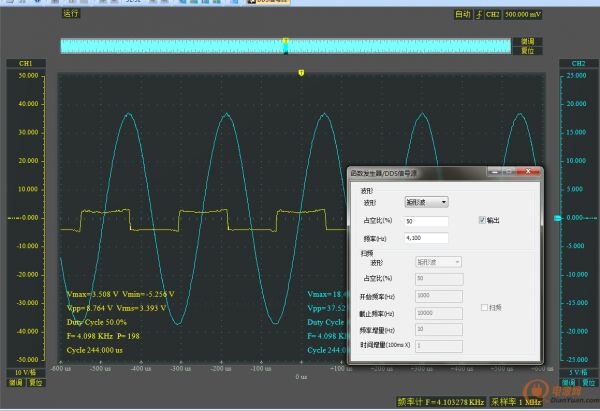

串聯諧振：

改為并聯之后變成了這樣：
