開關管發熱嚴重

本人今晚繞了一個變壓器做逆變器，初級雙四圈，次級 110圈。用四個肖特基整流47Uf電容濾波，然后接了一個25W燈泡。

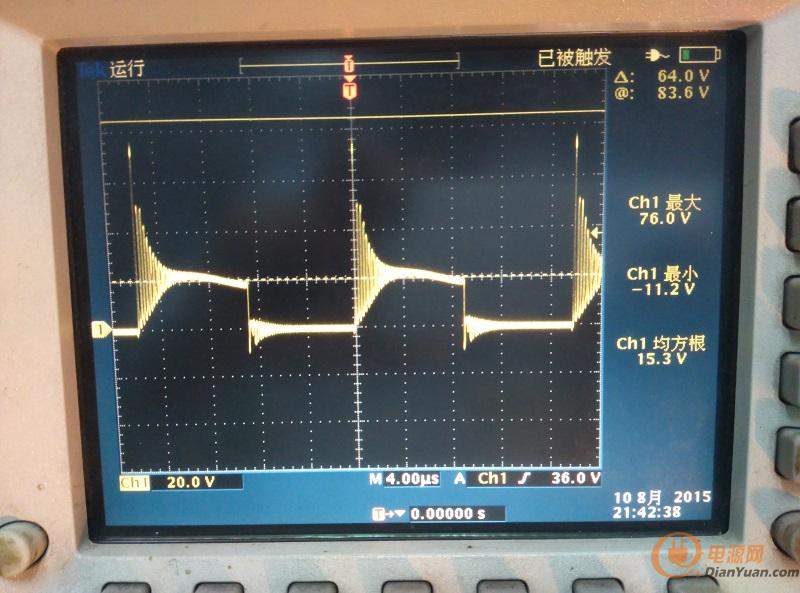

起機測輸出電壓有280V有效值?？蓽y量初級繞組波形很亂(開關管關斷時尖鋒有八十多伏并且有很多諧振波)。換接上100W燈泡兩下子管就冒煙了（用的是120A75V管兩并聯用)。帶25W燈泡時波形如下!!!!我想知道波形為什么會這樣子，管子怎么那么熱?請高手指點下我這個電子愛好者!!!!拜拖了?。。?！



IMG_20150810_214549

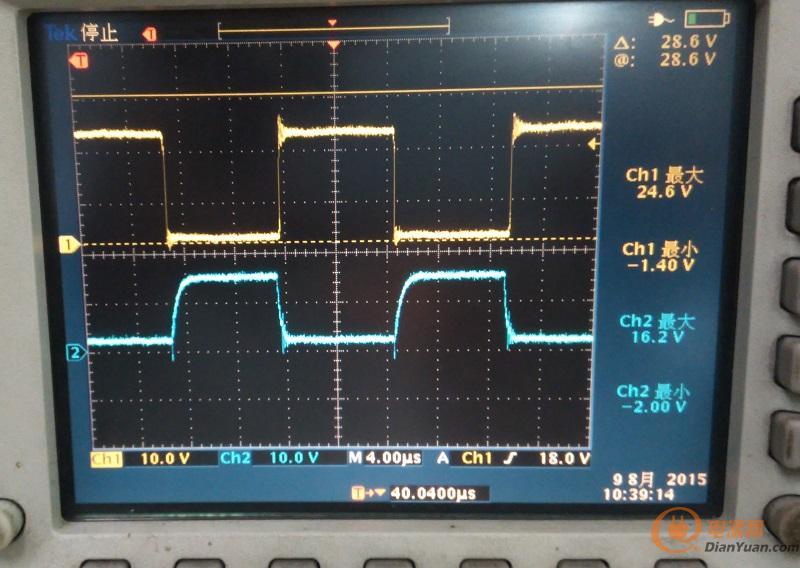

IMG_20150810_215419另外說明一下,本人是用L6599改成推挽的，固定頻率是50K，沒接穩壓回路。請高手指點!!!

全部回復(26)
正序查看
倒序查看
baapsgah
LV.2
2
2015-08-10 00:02

拜托了！

0
回復
408689262
LV.3
3
2015-08-11 00:02
@baapsgah
拜托了！
散熱片都沒有    再牛逼的管也炸
0
回復
2015-08-11 10:17
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
回復
2015-08-11 10:34

280V輸出還用肖特基整流？難道是碳化硅材料做的么。。。

不過樓主用6599做低壓推挽有什么好處呢？

0
回復
baapsgah
LV.2
6
2015-08-11 21:44
@408689262
散熱片都沒有    再牛逼的管也炸

背后有兩個管是裝了散熱片的!!!

0
回復
baapsgah
LV.2
7
2015-08-11 21:49
@qinzutaim
280V輸出還用肖特基整流？難道是碳化硅材料做的么。。。不過樓主用6599做低壓推挽有什么好處呢？

說錯了，是快恢復。用心6599是因為手頭上電視機板是用6599，所以拿來改成推挽。到會調試好了再弄個3525做。

0
回復
baapsgah
LV.2
8
2015-08-11 22:05
@408689262
散熱片都沒有    再牛逼的管也炸

今晚調了下開關管的導通時間，是有一點效果?？蓪?dǎo)通時間都調到500ns(4V)了還是有很多振鈴。后重新看了下波形，原來振鈴發生在開關管導通時。在初級DS加了個222電容與16歐電阻串聯，尖鋒是變好小了?？呻娮锜岬煤?。并且在導通后期波形有下限。

測了下電源波形。發現最小值低到8V了。多加了兩個2。2UF的高頻電容發現有所好轉，可再想多加兩個時居然起不了機。還有就是起機的那一個高電壓無法去除。明晚打算弄個電池來試試

0
回復
baapsgah
LV.2
9
2015-08-11 22:58
@baapsgah
說錯了，是快恢復。用心6599是因為手頭上電視機板是用6599，所以拿來改成推挽。到會調試好了再弄個3525做。

現在我用的是閉環（剛開始時是開環的，也有振鈴)，輸出沒電感，不知道和這有沒有關系？空載時也有振鈴，不過小很多！

0
回復
2015-08-12 08:50
@baapsgah
現在我用的是閉環（剛開始時是開環的，也有振鈴)，輸出沒電感，不知道和這有沒有關系？空載時也有振鈴，不過小很多！
從波形上看，變壓器的漏感有點大，那么多振鈴。
0
回復
2015-08-12 14:17

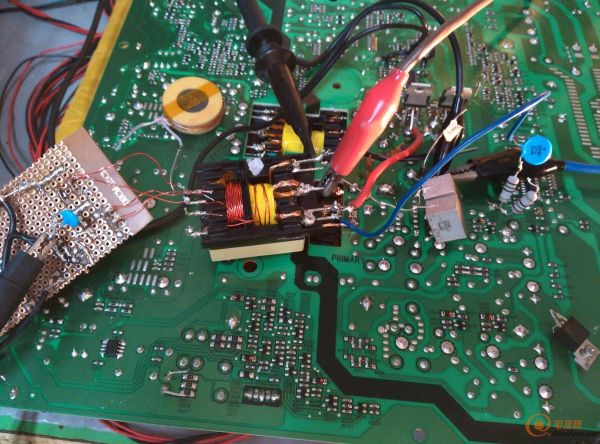

樓主這飛線，這振鈴，看看也是醉了

弄個好一點的多功能板，焊得漂亮一點，保證你調試的效果好很多

0
回復
Rachelmi
LV.9
12
2015-08-12 17:42
樓主是第一次做么？
0
回復
baapsgah
LV.2
13
2015-08-12 23:22
@baapsgah
拜托了！
這是我能寫出來的參數。不知道哪里有問題起機鎮鈴超嚴重!!

0
回復
baapsgah
LV.2
14
2015-08-12 23:32
@Rachelmi
樓主是第一次做么？
是的,第一次弄,所以很多不懂,這振鈴就是無法消除.調了氣隙不行,閉環空載波形很好！可一接上欠載還是振得大！調了導通電阻也不行。在電源那加多電容還是不行?，F(xiàn)在用的是0。004歐的管子兩個并的。
0
回復
baapsgah
LV.2
15
2015-08-12 23:36
@qinzutaim
從波形上看，變壓器的漏感有點大，那么多振鈴。
我試了下閉環還是不行?？蛰d振鈴好小，但一接上負載就很差了。（接的還是AC阻性載)
0
回復
Rachelmi
LV.9
16
2015-08-13 11:50
@baapsgah
是的,第一次弄,所以很多不懂,這振鈴就是無法消除.調了氣隙不行,閉環空載波形很好！可一接上欠載還是振得大！調了導通電阻也不行。在電源那加多電容還是不行?，F(xiàn)在用的是0。004歐的管子兩個并的。

應該不是那個原因吧，你再查查別的

0
回復
2015-08-13 13:39
@baapsgah
是的,第一次弄,所以很多不懂,這振鈴就是無法消除.調了氣隙不行,閉環空載波形很好！可一接上欠載還是振得大！調了導通電阻也不行。在電源那加多電容還是不行?，F(xiàn)在用的是0。004歐的管子兩個并的。
不能有氣隙的。。。
0
回復
2015-08-13 18:13

變壓器不能有氣隙，初次級不能在骨架分開兩格繞，功率走線不能太長。

0
回復
baapsgah
LV.2
19
2015-08-13 22:45
@xzszrs
變壓器不能有氣隙，初次級不能在骨架分開兩格繞，功率走線不能太長。

不是說有氣隙可以讓開機電流沒那么熱嗎？還有想請教一下怎么吸收尖鋒?

0
回復
baapsgah
LV.2
20
2015-08-13 22:46
@baapsgah
不是說有氣隙可以讓開機電流沒那么熱嗎？還有想請教一下怎么吸收尖鋒?

以后我會用三明治繞法.這個是臨時的.不過不知這是不是至命原因?

0
回復
Rachelmi
LV.9
21
2015-08-14 11:02
@baapsgah
以后我會用三明治繞法.這個是臨時的.不過不知這是不是至命原因?
最關鍵原因？
0
回復
baapsgah
LV.2
22
2015-08-14 22:57
@Rachelmi
最關鍵原因？
不知道是不是占空比的原因。因為L6599無法調占空比的，兩管加起來有0.97這樣子了，以至于漏感儲蓄的能量無法釋放完之前下個半周就來了，以至于自感電壓與電源疊加形成更大的振蕩，DG電容影響了管子導通。
0
回復
Rachelmi
LV.9
23
2015-08-17 14:49
@baapsgah
不知道是不是占空比的原因。因為L6599無法調占空比的，兩管加起來有0.97這樣子了，以至于漏感儲蓄的能量無法釋放完之前下個半周就來了，以至于自感電壓與電源疊加形成更大的振蕩，DG電容影響了管子導通。
如果是占空比的原因，那么三明治繞法效果如何呢
0
回復
baapsgah
LV.2
24
2015-08-20 23:47
@Rachelmi
如果是占空比的原因，那么三明治繞法效果如何呢
今天繞了個環形牛。希望明天試機一切正常
0
回復
baapsgah
LV.2
25
2015-08-21 22:59
@baapsgah
今天繞了個環形牛。希望明天試機一切正常

今天試了環形變壓器波形真TM漂亮。不用吸收電路才21VPK值?，F(xiàn)在就是穩壓不太好！

0
回復
Rachelmi
LV.9
26
2015-08-24 10:50
@baapsgah
今天試了環形變壓器波形真TM漂亮。不用吸收電路才21VPK值。現在就是穩壓不太好！
再調試一下
0
回復
Rachelmi
LV.9
27
2015-08-24 10:50
@baapsgah
今天試了環形變壓器波形真TM漂亮。不用吸收電路才21VPK值?，F(xiàn)在就是穩壓不太好！
可以上圖么?
