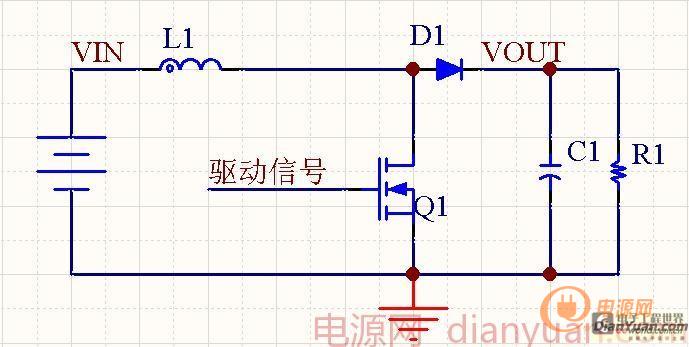

屬于最簡單的BOOST電路結構。

電感理論計算83UH我取了300UH（EC42磁芯+1MM直徑漆包線繞制），開關選用IRF540，輸出電容2200UF,

出現(xiàn)的問題：1、在較小負載（300歐姆）或空載時還算正常，可是一加大負載（30歐姆）電感就開始響，電壓瘋狂往下降，看穩(wěn)壓源輸出已經過流保護，穩(wěn)壓源從12V降到2V，電流3A，可是我輸出電壓（空載）才18V。

2、按理論來說1-D=Vin/Vout,但是我所做的電路在70%時升壓已到極限，在增加占空比電壓反倒下降。

這兩個問題困擾了好幾天，一直沒想明白。今天中午因為著急炸了個電容，望各位有經驗的大俠為我答疑~
