半橋電源的這個吸收電路可以不要嗎？

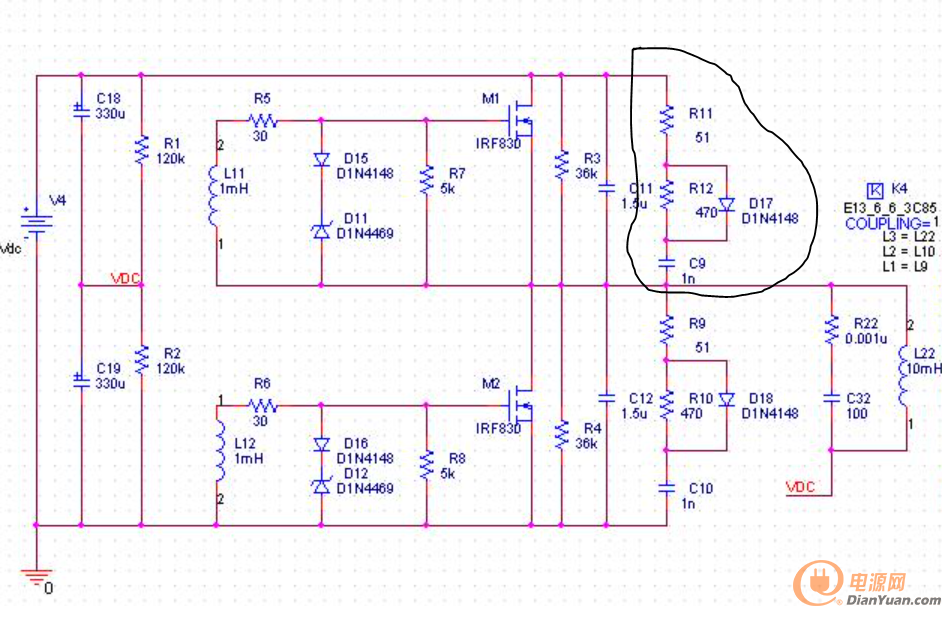

我正在設計一個500W的半橋功放電源，采用開環設計，輸入180~260V，輸出直流50V 10A。但是參考一些半橋電路時發現有些電路有一個吸收電路，（如圖中黑線框起來的R11,R12,D17,C9)。但是有一些電路又沒有這個吸收部分。請問各位高手，這個電路是不是一定要的，如果不是一定要的，在什么情況下需要，或者在什么情況下可以不要。因為我的電路板面積較小，這兩個電阻又比較大要5W，我想不要這個吸收電路可以嗎？

半橋電路

全部回復(12)
正序查看
倒序查看
2015-08-20 17:36
那么快就沉了，頂下先。等DX幫幫忙。
0
回復
2015-08-21 09:42
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
回復
2015-08-21 14:04
@lyf2130790
那么快就沉了，頂下先。等DX幫幫忙。
不要求EMC的可以不要。。。。
0
回復
2015-08-21 15:22
@qinzutaim
不要求EMC的可以不要。。。。

謝謝司令在百忙中給我解答。我還要問個問題，這個除了EMC外，如果取消了這個電路，對MOS管有什么安全的影響嗎？



0
回復
2015-08-21 16:03
@lyf2130790
謝謝司令在百忙中給我解答。我還要問個問題，這個除了EMC外，如果取消了這個電路，對MOS管有什么安全的影響嗎？

建議預留位置。免得后面需要時又得更改。

肯定會對MOS有影響，影響大小也要具體看你的PCB.

既然你已經知道是吸收電路了那就應該知道它的作用。

0
回復
2015-08-21 17:14
@lyf2130790
謝謝司令在百忙中給我解答。我還要問個問題，這個除了EMC外，如果取消了這個電路，對MOS管有什么安全的影響嗎？
樓主這電路，估計是有無這部分都差不多
0
回復
2015-08-21 20:58
@心如刀割
建議預留位置。免得后面需要時又得更改?？隙〞OS有影響，影響大小也要具體看你的PCB.既然你已經知道是吸收電路了那就應該知道它的作用。

這個電源是想用在功放，所以采用了開環設計。用494做驅動，占空比是固定的0.48。這種情況MOS管上的尖峰會不會小一些？就是PCB板的面積有限制才想到要取消它的。

0
回復
xyx11
LV.6
9
2015-08-30 12:39

統統的不要：

C11  C12   R3  R4

R11 R12 D17 C9

R9 R10 D18 C10

0
回復
2015-08-30 18:20
@xyx11
統統的不要：C11 C12 R3 R4 R11R12D17C9 R9R10D18C10

是的，都可以不要，這些元件發揮的作用相當小



但是，不要的話，沒有其它措施，會很不穩定

0
回復
2016-08-27 14:38
@qinzutaim
樓主這電路，估計是有無這部分都差不多[圖片]
說得對
0
回復
2016-08-27 14:40
@米山人家
是的，都可以不要，這些元件發揮的作用相當小 但是，不要的話，沒有其它措施，會很不穩定
只要有R22，C32就行了
0
回復
2016-08-27 14:43
樓主選的MOS管，最大電流4A左右。按照你的功率選擇，應該選最大電流大于15A，最大耐壓500V的MOS管。
