家用電磁爐，單管并聯諧振，波形是對的，通過調頻調功，所以功率最大的時候，頻率是最低的。增加了頻率，那么功率會降低。

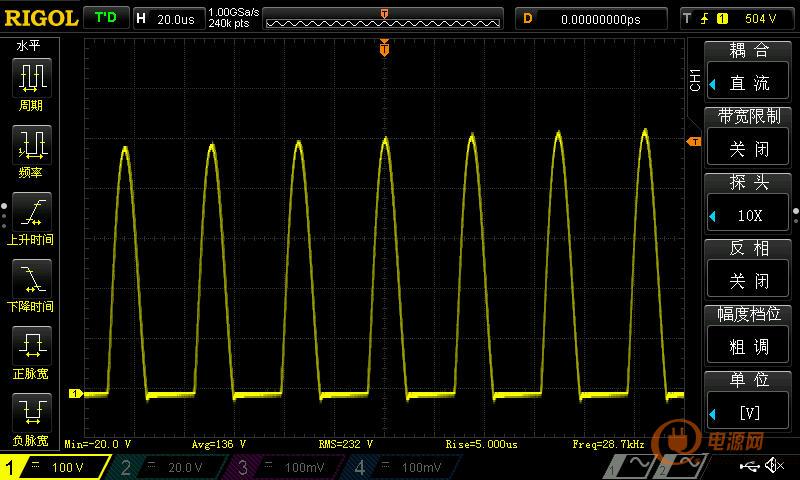

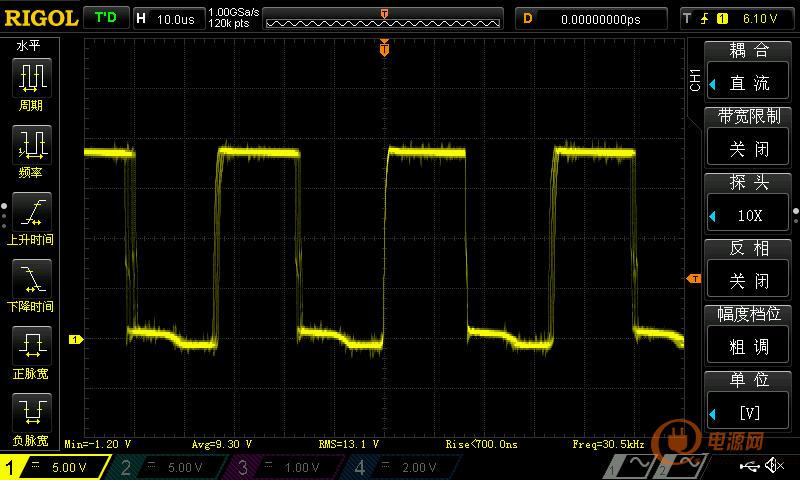

VCE波形不錯哦，看不到提前開通或者滯后開通的臺階。說明同步電路抓過零比較準確。單管的電壓波形就是這個樣子，IGBT開通的時候VCE為0，所以肯定不可能是正弦波了。再一個，功率大的時候，IGBT開通時間變長，而關閉的時間不變，導致整個周期變長，也就是頻率降低了。VGE的關斷不知為何會有個小臺階，可能是驅動電路造成的。不過幅度不大，不影響IGBT工作。

已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/

從圖看，嚴格說，IGBT開通時VCE不為0.

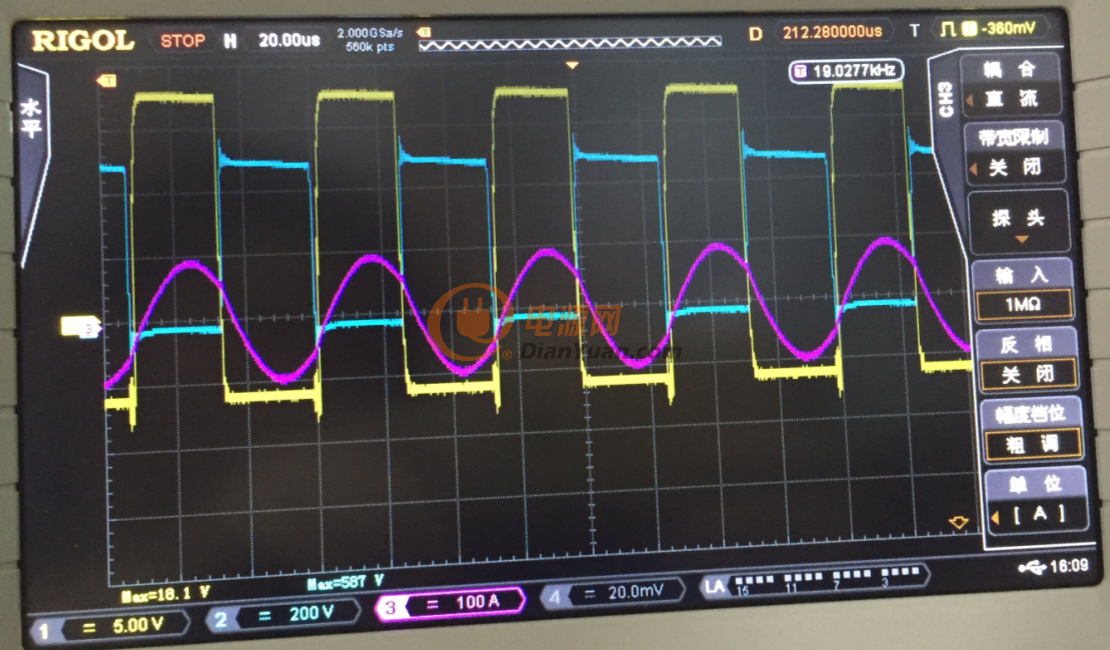

哥們，看看我測試的電磁爐波形：15KW的

再看這個波形，剛開始我測的地方不太正確。

之前那個圖是我測試電感的電流的波形，這次是我測試IC波形時，采用割銅皮的方式來測的，它的電流波形更正確一些。

黃色通道Ic電流；綠色通道Vc電壓：

這是縮小的圖片：

這是放大的圖片：

兄弟幫我看第8貼的圖對不對。
