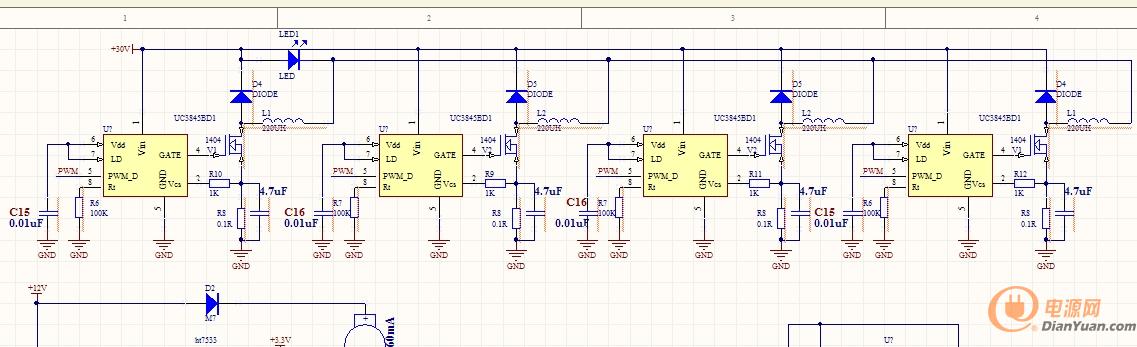

這是原理圖，熟悉9910的師傅們能說說這款芯片可以做PWM調光嗎？我實際工作時發現調小功率時不能恒流，看芯片框圖資料也分析不出PWM占空比全程控制原理，只能在最大功率時可以“恒流”，就是檢測電阻上壓降限制了最大電流。不解
LED是10串10并200W，電源采用成品250W恒壓電源，輸出電壓DC33V。
SQ9910做LED驅動200W調光問題請教
全部回復(5)
正序查看
倒序查看
@fzhlpp

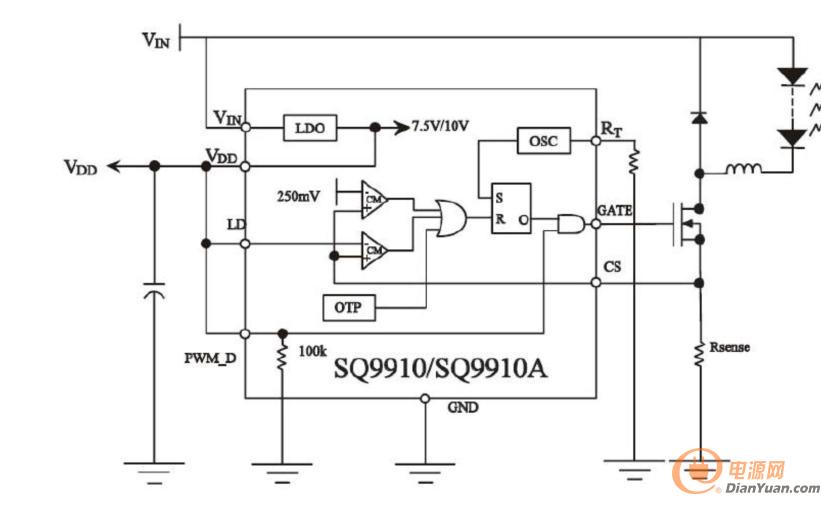

芯片資料SQ9910原廠規格書.pdf這是內部框圖[圖片]下面這是應用圖[圖片]
默默的頂一下
我想問MOS管10%的占空比和50%的占空比是不是只是導通時間的長短，MOS管等效導通電阻是不是沒變？我想應該是這樣的。那么MOS管的導通電阻加上源極測流電阻是一個定值常數，掛在漏極的電感和LED跟MOS管還有源極電阻是串聯關系，串聯電流是一樣的，那么LED亮度是怎么通過電流大小來改變的呢？是電流不變電流的維持時間在改變嗎？然后電感存儲的能量也因?yàn)殡娏鞯臅r(shí)間改變而改變，由電感提供給LED的電流（能量）就相應改變了，是這樣的嗎？調亮度其實就是調電感的存儲能量可以這么理解不？？？
0
回復
@fzhlpp
默默的頂一下我想問MOS管10%的占空比和50%的占空比是不是只是導通時間的長短，MOS管等效導通電阻是不是沒變？我想應該是這樣的。那么MOS管的導通電阻加上源極測流電阻是一個定值常數，掛在漏極的電感和LED跟MOS管還有源極電阻是串聯關系，串聯電流是一樣的，那么LED亮度是怎么通過電流大小來改變的呢？是電流不變電流的維持時間在改變嗎？然后電感存儲的能量也因?yàn)殡娏鞯臅r(shí)間改變而改變，由電感提供給LED的電流（能量）就相應改變了，是這樣的嗎？調亮度其實就是調電感的存儲能量可以這么理解不？？？
這這這...大哥大姐咋都不愿指導一下...
是不是問題太菜？？？？？？？？？？
