輸出電感設計

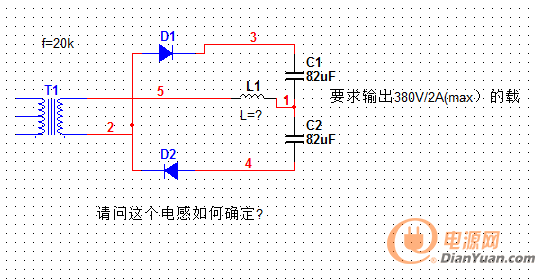

本人現在做一3525推挽電路的逆變前級，現在想知道輸出電感怎么設計。還是說不用加電感？我用的是環形變壓器。頻率是20K。不知道輸出電感怎么設計。如果可以希望有個思路過程。畢竟只有自己種才有吃不完的菜!!!!!哈哈~~~

輸出390V.輸出電流最大也就兩三安!打算給后級用的.希望有人幫下忙,小弟感激不盡!!!!

捕獲2

全部回復(13)
正序查看
倒序查看
baapsgah
LV.2
2
2015-08-27 22:40
怎么沒人回復呢
0
回復
2015-08-28 22:02
@baapsgah
怎么沒人回復呢

L=(Umax-Uo)Ton/(1.4Io)

其中：

L:輸出電感

Umax：在最高輸入電壓下整流管出來的峰值電壓

Uo：輸出電壓

Ton：開關管導通時間

Io：最小輸出電流

0
回復
baapsgah
LV.2
4
2015-08-29 00:39
@xzszrs
L=(Umax-Uo)Ton/(1.4Io)其中：L:輸出電感Umax：在最高輸入電壓下整流管出來的峰值電壓Uo：輸出電壓Ton：開關管導通時間Io：最小輸出電流

謝謝！你這名字在似曾見過！?。?！這最小輸出電流是0怎么辦呢？

0
回復
2015-08-29 21:57
@baapsgah
謝謝！你這名字在似曾見過?。。。∵@最小輸出電流是0怎么辦呢？
那就成了分母為O了，也就是說電流為O時要這個電感毫無意義。
0
回復
2015-08-31 11:43
@baapsgah
謝謝！你這名字在似曾見過?。。?！這最小輸出電流是0怎么辦呢？

也就是說輸出電流都為0了，電感電流也只是一開始這幾個周期有電流后面就斷流了。

0
回復
baapsgah
LV.2
7
2015-09-04 23:25
@xzszrs
也就是說輸出電流都為0了，電感電流也只是一開始這幾個周期有電流后面就斷流了。

有道理。那我就設最小電流100mA

0
回復
2015-09-05 10:42
@baapsgah
有道理。那我就設最小電流100mA
電流設計的太小會導致電感巨大，一般設計最小值為額定值的20-30%，額定值2A的話一般設定最小值為0.4-0.6A
0
回復
baapsgah
LV.2
9
2015-09-06 23:15
@xzszrs
電流設計的太小會導致電感巨大，一般設計最小值為額定值的20-30%，額定值2A的話一般設定最小值為0.4-0.6A

謝謝，這消息太有用了。我輸入電感的電壓有450V，輸出360V。2Al輸出。那么電感就是(450-360)*0.00005/2*30%=0.0075H=7.5mH.

不知這樣算對不對!



0
回復
2015-09-08 18:15
@baapsgah
謝謝，這消息太有用了。我輸入電感的電壓有450V，輸出360V。2Al輸出。那么電感就是(450-360)*0.00005/2*30%=0.0075H=7.5mH.不知這樣算對不對!
還可以小點，一般來說，在最大輸入電壓時，開關管的占空比只有30-40%了，50%是開環，所以導通時間開環是50US了，可以按60-80%計算也就是30-40US了。
0
回復
baapsgah
LV.2
11
2015-09-08 23:13
@xzszrs
還可以小點，一般來說，在最大輸入電壓時，開關管的占空比只有30-40%了，50%是開環，所以導通時間開環是50US了，可以按60-80%計算也就是30-40US了。

真的太謝謝你了?。。?！



0
回復
2015-09-10 20:42
@baapsgah
真的太謝謝你了！?。。?nbsp;

不用客氣，我覺得你頻率設置的有點低了，設置40K比較好，這樣電感還可以小一半。大概2.5MH就可以了。

0
回復
2015-09-12 08:44
@xzszrs
L=(Umax-Uo)Ton/(1.4Io)其中：L:輸出電感Umax：在最高輸入電壓下整流管出來的峰值電壓Uo：輸出電壓Ton：開關管導通時間Io：最小輸出電流
有用，受教了菜鳥初學
0
回復
baapsgah
LV.2
14
2015-09-12 23:21
@xzszrs
不用客氣，我覺得你頻率設置的有點低了，設置40K比較好，這樣電感還可以小一半。大概2.5MH就可以了。
確實我現在設置的是43K
