謝謝大家了，，，幫幫我吧  很想知道是什么原因LED會亮呀  ，。。。。

首先感謝你的回答。你的意思是Q1的BC導通，而EB不導通，有電流從C流到E是嗎？？？？PNP管還可以這樣用嗎。。不理解。。

先復習一下三極管的半導體知識，Q1的CB是一個PN結，當然可以導通，三極管制造時3個區域定義好了EBC，但CE是可以互換的，只是根據結構不同電流的增益不同，正常EBC時電流增益200，反之CBE時電流增益很小.

我們都有用萬用表測試三極管增益的經歷，若EC分辨反了會有啥現象？比如：8550正常測試增益310，EC反向增益只有30以下.只是我們平時都正常使用而已。

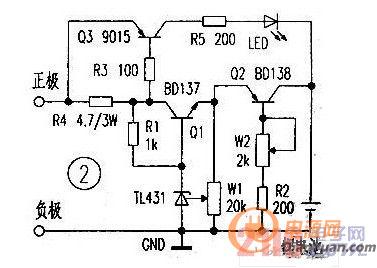

充電電路

右邊是電池，那電源在哪里？

嗯 明白了許多~但還有個不理解。就是4.2V流到Q1的CB極再到R3，到Q2后怎樣流回4.2V負極。。我的意思是有了Q1的CB極電流才有電流通過Q1的E極再到R2到Q2到LED回負極。然后Q1導通工作。

把圖畫全來啊，感覺你這圖是錯的，R1在這起什么做用？如果是小電流充電的話應該做電流取樣，那么這圖就錯了********

沒見過這圖，個人理解R1是電流取樣電阻，通過檢測R1上的電流來控制LED發光，原理應該是-------剛開始電池電壓低，充電電流大，R1上的壓降大，讓R1上的壓降控制三極管導通LED發光，隨著電池電壓上升，R1電流減小，壓降減小，三極管斷開LED熄滅，指示充電完成*****

像這圖

然后Q2導通！通過LED到負極。

還是有點點不理解哦~~首先是Q1如何導通這里不明白。

應該不是CE漏電流，非要理解成漏電流也行。

Q1和Q2組成了正反饋，是一種關閉不穩定狀態，而導通是穩定狀態。

Q1可以看作CE互換，但增益變小了。比如電流增益300變?yōu)?0。

  你說的好像沒到點子上哦，我現在特意把Q1的CE反過來好理解。我就是有點難理解Q1的B極電流怎樣能流回電源負極的。

剛開始的時候Q1是怎樣導通工作的

你好像還是沒有理解我說的哦！再復習三極管的半導體知識、、、

在你眼中電路仍然是上面的圖，是常規電路，而你問的問題已經在半導體層面才能解釋了。

半導體不是絕緣體，在低壓下也不是簡單的2個pn結，而是高電阻、小電容、微電感的組合。還有環境的影響。

關鍵在于Q1、Q2組成的正反饋環路，瞬間的微電流經過幾個反饋周期也就形成了導通，過程極短。

大家有誰知道這個板的電路嗎？有的話發上來看看。本來想抄板的但是有點麻煩。圖中的IC為LM393，IR2103，還有那個16腳的吧知是什么型號。上面沒有字。
