SL9004

sl9004

1.方案名稱：摩托車燈 汽車燈 電動車燈 地?cái)偀?球泡燈 船舶燈方案（SL9004）

2..品牌：不詳

3..方案特點：目前市場上最成熟穩定的電動車燈，摩托車燈，汽車燈LED驅動IC；12-85V范圍內供電，恒流效率好，電流保持10MA以內幅度變動；對電感一致性要求不高。

4.：輸入12-85V 輸出 3串 電流2A以內  功率20W以內

5.方案應用范圍：摩托車燈 電動車燈 汽車燈 地?cái)偀?球泡燈 船舶燈等

SL9004內置MOS 降壓型大功率LED 恒流驅動芯片 負載可驅動2A電流

SL9004 供電12-85V轉3串1.5A摩托車燈方案，供電12-85V轉3串1A/2A電瓶車燈方案

SL9004 供電12V-24V轉3串1A/2A汽車燈方案，供電12-85V轉3串1A球泡燈方案

SL9004 電動車燈遠近光燈切換方案；高亮低亮切換方案；

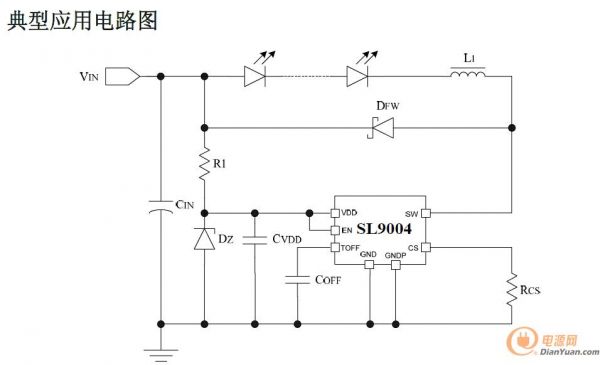

6.SL9004芯片電路圖：

111

7.物料清單

詳細請看下方規格書

8.聯系方式

深圳市雙宜科技有限公司

TEL：13823527686

QQ：2471158555

9.芯片介紹：SL9004datasheet.pdf

概述：

SL9004 是一款高效率，降壓型高亮度LED 燈恒流驅動芯片。內置100V/8A功率MOS 管，尤其適合寬輸入電壓范圍的LED 驅動。SL9004 采用固定關斷時間的峰值電流控制方式，其工作頻率最高可達1MHz，可使外部電感和濾波電容體積減小，效率提高，節省PCB 面積。關斷時間最小為620ns，并可通過外部電容進行調節，工作頻率也可根據用戶要求進行調節。在EN端加PWM 信號，可調節LED 燈的亮度。SL9004 通過調節外置電流檢測電阻的阻值來設置流過LED 燈的電流，從而設置LED 燈的亮度，流過LED 燈的電流可從幾十毫安到1.5 安培變化。SL9004 采用MSOP-8/PP 封裝。散熱片內置接SW 腳。

特點：

1.內置100V/8A 功率管

2.寬輸入電壓范圍：5V~100V

3.高效率：可高達92%

4.最大工作頻率：1MHz

5.峰值電流采樣電壓：250mV

6.亮度可調：EN 端加PWM 信號

7.關斷時間可調

8.內置電流采樣前沿消隱電路

應用領域：1.平板顯示器LED 背光燈 2.電動自行車燈 3.LED 射燈 4.強光手電筒

全部回復(5)
正序查看
倒序查看
2015-10-19 21:27
好東西，齊分享，車燈驅動方案免費設計
0
回復
2015-11-06 17:29
@雙宜科技_倪彬
好東西，齊分享，車燈驅動方案免費設計

0
回復
senliwell
LV.2
4
2016-05-20 16:11
@雙宜科技_倪彬
[圖片]
 由深圳市森利威爾電子有限公司提供李妍 13760376022 QQ:2355368879********森利威爾供應DC-DC車燈IC*******供應12-85V轉10V1A電瓶車燈IC供應12-85V轉10V1.5A電瓶車燈IC供應高低亮度電瓶車燈IC/摩托車燈IC/自行車燈IC/電動車燈IC供應遠近光燈電瓶車燈IC/摩托車燈IC/自行車燈IC/電動車燈IC供應12V/24V汽車轉向燈IC供應12V/24V汽車剎車燈IC*******森利威爾供應車充IC********供應5V1A恒壓車充IC供應5V2A恒壓車充IC供應5V3A恒壓車充IC供應12V/24V/36V車充IC*******森利威爾供應DC-DC升壓IC*******供應PFM工作模式的升壓IC供應PWM工作模式的升壓IC供應輸入電壓0.8V-5V的升壓IC供應輸入電壓1V-5V的升壓IC供應輸入電壓1V-20V的升壓IC供應輸出電壓2.2/2.7/2.8/3.0/3.3/3.6/4.0/5.0/可調型的升壓IC供應可代替BL8530 XC6385 RT9261的升壓IC供應可替代HT77系列 S-8351的升壓IC供應可替代LTC3429 LTC3400的升壓IC2.8V 內置肖特基升壓IC3.0V內置二極管升壓IC2.5V無感升壓IC5V無感升壓IC2.7V/2.8V/3.0V升壓IC鼠標專用外置MOS做2.1A升壓IC供應輸出400MA的升壓IC供應輸出1A的升壓IC供應電動玩具3.0V升壓IC供應電動玩具3.3V升壓IC供應電動牙刷3.3V升壓IC供應蠟燭燈3.0V升壓IC供應蠟燭燈3.3V升壓IC供應圣誕燈3.0V升壓IC供應電動玩具5V升壓IC供應5V1A升壓IC 供應5V2A升壓IC供應3.0V手電筒升壓IC供應3.3V手電筒升壓IC*******森利威爾供應手電筒驅動IC********供應1W手電筒驅動IC供應3W手電筒驅動IC供應升壓型手電筒驅動IC供應降壓型手電筒驅動IC供應強光弱光爆閃手電筒IC供應1-3W升壓型手電筒恒流驅動IC供應大功率降壓手電筒IC供應3功能手電筒IC供應強光手電筒ICLED手電筒1W恒流驅動ICLED手電筒3W恒流驅動IC************森利威爾供應耐高壓線性IC***********供應輸入24V內的耐高壓LDO供應輸出3.0/3.3/3.6/4.4/5.0的耐高壓LDO供應輸出電流為50MA、100MA的耐高壓LDO供應輸出電流為300MA的耐高壓LDO供應可替代HT71** HT75** HT73**的耐高壓IC************森利威爾供應PWM工作模式的降壓IC**********供應輸入電壓2.5V-6V的降壓IC供應輸出電壓2.5V-5.5V可調的降壓IC供應輸出固定電壓1.2/1.5/1.8V/3.3V的降壓IC供應輸出電流600MA的降壓IC供應可替代RT8808 ACT6909 MP2104的降壓IC供應可替代LTC3406 APS1006的降壓IC供應線性工作模式的LDO線性穩定IC供應輸入電壓1.2-6.5的線性穩定IC供應輸入電壓18V以內的線性IC供應輸入電壓1.2-3.6V的LDO 供應輸出電壓可調的LDO供應輸出電流300MA、500MA的LDO供應輸出電流1A的LDO *********森利威爾供應草坪燈驅動IC******供應輸入0.9-3.0V的草坪燈驅動IC供應輸出電流300MA內的草坪燈驅動IC供應可替代JD1803 JD1801的草坪燈驅動IC*******森利威爾供應低電壓檢測IC****供應N通道的低電壓檢測IC供應C通道的低電壓檢測IC供應輸入電壓0.7-10V的低電壓檢測IC供應可替代XC61NCC XC61CN的低電壓檢測IC******森利威爾供應MOS*******供應P-MOS供應N-MOS供應雙MOS深圳市森利威爾電子有限公司 聯系人：李妍 移動電話：13760376022 企業QQ:2355368879           電話：0755-26786865 傳真：0755-26991979 地址：深圳市寶安三十區前進一路諾鉑廣場1905-06室 網站:www.senliwell.com主營：AC-DC驅動、DC-DC驅動、高低壓MOS管；優勢供應芯龍XL、泉芯QX、昂寶OB、士蘭微SL. 仙童FAIRCHILD. IR. ST。13760376022李S深圳市森利威爾電子有限公司是一家專業從事專用模擬集成電路芯片產品的研制、開發和銷售的高新技術企業，自公司成立以來,我們擁有了廣大的客戶群,產品運銷海內外,本公司主要經營電源管理IC,升降IC,LED驅動IC等。公司秉承"顧客至上，銳意進取"的經營理念，堅持"客戶第一"的原則為廣大客戶提供優質的服務。為客戶提供高質量的產品是我們的指導目標.憑著在電源管理IC行業多年經驗，可根據客人的產品、線路原理要求，提供低成本、高質量保證的IC，歡迎業界人士來電資詢！電源主要生產的產品包括：DC/DC升壓轉換器、降壓轉換器、恒流IC、恒壓IC及同步整流型轉換器、LDO穩壓IC、鋰電保護IC、充電管理IC、移動電源IC,復位IC、背光驅動芯片，MOSFET、可調電容及音頻功率放大器等；重點應用于：信息家電、無線通信、數字通訊和網絡技術（MP3MP4、手機、存貯卡、電動玩具、充電器、數碼相機、數碼相框、計步器、電子稱、搖控器、GPS、機頂盒、手電筒、礦燈、燈飾品、電子禮品）等消費類電子領域。為電子設備中的主芯片及相關器件提供優質穩定的電源解決方案，并在團隊建設、產品開發、質量控制、客戶服務等方面獲得了較大突破。
0
回復
senliwell
LV.2
5
2016-05-20 16:12
@senliwell
 由深圳市森利威爾電子有限公司提供李妍 13760376022 QQ:2355368879********森利威爾供應DC-DC車燈IC*******供應12-85V轉10V1A電瓶車燈IC供應12-85V轉10V1.5A電瓶車燈IC供應高低亮度電瓶車燈IC/摩托車燈IC/自行車燈IC/電動車燈IC供應遠近光燈電瓶車燈IC/摩托車燈IC/自行車燈IC/電動車燈IC供應12V/24V汽車轉向燈IC供應12V/24V汽車剎車燈IC*******森利威爾供應車充IC********供應5V1A恒壓車充IC供應5V2A恒壓車充IC供應5V3A恒壓車充IC供應12V/24V/36V車充IC*******森利威爾供應DC-DC升壓IC*******供應PFM工作模式的升壓IC供應PWM工作模式的升壓IC供應輸入電壓0.8V-5V的升壓IC供應輸入電壓1V-5V的升壓IC供應輸入電壓1V-20V的升壓IC供應輸出電壓2.2/2.7/2.8/3.0/3.3/3.6/4.0/5.0/可調型的升壓IC供應可代替BL8530 XC6385 RT9261的升壓IC供應可替代HT77系列 S-8351的升壓IC供應可替代LTC3429 LTC3400的升壓IC2.8V 內置肖特基升壓IC3.0V內置二極管升壓IC2.5V無感升壓IC5V無感升壓IC2.7V/2.8V/3.0V升壓IC鼠標專用外置MOS做2.1A升壓IC供應輸出400MA的升壓IC供應輸出1A的升壓IC供應電動玩具3.0V升壓IC供應電動玩具3.3V升壓IC供應電動牙刷3.3V升壓IC供應蠟燭燈3.0V升壓IC供應蠟燭燈3.3V升壓IC供應圣誕燈3.0V升壓IC供應電動玩具5V升壓IC供應5V1A升壓IC 供應5V2A升壓IC供應3.0V手電筒升壓IC供應3.3V手電筒升壓IC*******森利威爾供應手電筒驅動IC********供應1W手電筒驅動IC供應3W手電筒驅動IC供應升壓型手電筒驅動IC供應降壓型手電筒驅動IC供應強光弱光爆閃手電筒IC供應1-3W升壓型手電筒恒流驅動IC供應大功率降壓手電筒IC供應3功能手電筒IC供應強光手電筒ICLED手電筒1W恒流驅動ICLED手電筒3W恒流驅動IC************森利威爾供應耐高壓線性IC***********供應輸入24V內的耐高壓LDO供應輸出3.0/3.3/3.6/4.4/5.0的耐高壓LDO供應輸出電流為50MA、100MA的耐高壓LDO供應輸出電流為300MA的耐高壓LDO供應可替代HT71** HT75** HT73**的耐高壓IC************森利威爾供應PWM工作模式的降壓IC**********供應輸入電壓2.5V-6V的降壓IC供應輸出電壓2.5V-5.5V可調的降壓IC供應輸出固定電壓1.2/1.5/1.8V/3.3V的降壓IC供應輸出電流600MA的降壓IC供應可替代RT8808 ACT6909 MP2104的降壓IC供應可替代LTC3406 APS1006的降壓IC供應線性工作模式的LDO線性穩定IC供應輸入電壓1.2-6.5的線性穩定IC供應輸入電壓18V以內的線性IC供應輸入電壓1.2-3.6V的LDO 供應輸出電壓可調的LDO供應輸出電流300MA、500MA的LDO供應輸出電流1A的LDO *********森利威爾供應草坪燈驅動IC******供應輸入0.9-3.0V的草坪燈驅動IC供應輸出電流300MA內的草坪燈驅動IC供應可替代JD1803 JD1801的草坪燈驅動IC*******森利威爾供應低電壓檢測IC****供應N通道的低電壓檢測IC供應C通道的低電壓檢測IC供應輸入電壓0.7-10V的低電壓檢測IC供應可替代XC61NCC XC61CN的低電壓檢測IC******森利威爾供應MOS*******供應P-MOS供應N-MOS供應雙MOS深圳市森利威爾電子有限公司 聯系人：李妍 移動電話：13760376022 企業QQ:2355368879           電話：0755-26786865 傳真：0755-26991979 地址：深圳市寶安三十區前進一路諾鉑廣場1905-06室 網站:[圖片]www.senliwell.com主營：AC-DC驅動、DC-DC驅動、高低壓MOS管；優勢供應芯龍XL、泉芯QX、昂寶OB、士蘭微SL. 仙童FAIRCHILD. IR. ST。13760376022李S深圳市森利威爾電子有限公司是一家專業從事專用模擬集成電路芯片產品的研制、開發和銷售的高新技術企業，自公司成立以來,我們擁有了廣大的客戶群,產品運銷海內外,本公司主要經營電源管理IC,升降IC,LED驅動IC等。公司秉承"顧客至上，銳意進取"的經營理念，堅持"客戶第一"的原則為廣大客戶提供優質的服務。為客戶提供高質量的產品是我們的指導目標.憑著在電源管理IC行業多年經驗，可根據客人的產品、線路原理要求，提供低成本、高質量保證的IC，歡迎業界人士來電資詢！電源主要生產的產品包括：DC/DC升壓轉換器、降壓轉換器、恒流IC、恒壓IC及同步整流型轉換器、LDO穩壓IC、鋰電保護IC、充電管理IC、移動電源IC,復位IC、背光驅動芯片，MOSFET、可調電容及音頻功率放大器等；重點應用于：信息家電、無線通信、數字通訊和網絡技術（MP3MP4、手機、存貯卡、電動玩具、充電器、數碼相機、數碼相框、計步器、電子稱、搖控器、GPS、機頂盒、手電筒、礦燈、燈飾品、電子禮品）等消費類電子領域。為電子設備中的主芯片及相關器件提供優質穩定的電源解決方案，并在團隊建設、產品開發、質量控制、客戶服務等方面獲得了較大突破。
SL9004 是深圳市森利威爾電子有限公司生產，有需要的可以聯系 李小姐   13760376022，獨家現貨。
