前段時間受了一點刺激，一直做正激式電源，突然上次有人出面試題考我反激式電源，自己沒有怎么深入的研究過，打擊不小。這幾天出差回來，正好放假，準備玩玩反激式電源里面最古老的RCC電源。
RCC電源剖析及改造
全部回復(139)
正序查看
倒序查看
@hello-no1
首先把手繪原理圖貼上來，供大家參考。[圖片]
原理部分，我自己分析了一點，有一些不明白的地方，我又向李工請教。關于該RCC電源各元器件的作用，在圖上都已經詳細的標注了。
下面我們講一講RCC電源的特點。
首先RCC電源屬于自激式開關電源，它的拓撲結構本質上屬于反激式拓撲。
但是它區別于常見的使用電源管理芯片設計的反激式電源，主要原因1，RCC電源的頻率并不固定，會受輸入電壓和輸出電流的影響。當輸入電壓最低，同時負載電流最大時，此時工作頻率最低。
2，RCC電源工作與CRM模式，也就是臨界模式。
3，從環路控制的角度來看，它為單極點電源，反饋響應速度很快。但由于它本身的特性，電源的仿真建模很困難，想通過數學模型將RCC電源分析透徹需要很強的功力，本人不具備。
4，RCC電源電路結構簡單，只需要少數分離原件就可以得到需專用芯片才能實現的電壓輸出性能。
5，由于其工作于CRM模式，屬于完全能量傳遞模式，副邊整流二極管正向?qū)娏鞯搅悖聪蚧謴碗娏骱蛽p耗很小，產生的振鈴相對于不完全能量傳遞模式也要小很多，因此輸出的高頻雜音也要小很多。
6，原邊主功率管開通始終是零電流，因此損耗較小，效率較高，一般的效率為70%，當然這里的效率相對還是可以繼續提升的。
上述是我個人對于RCC電源的一些理解，有不足或錯誤的地方望大家及時指出來。
0
回復
@hello-no1
原理部分，我自己分析了一點，有一些不明白的地方，我又向李工請教。關于該RCC電源各元器件的作用，在圖上都已經詳細的標注了。 下面我們講一講RCC電源的特點。 首先RCC電源屬于自激式開關電源，它的拓撲結構本質上屬于反激式拓撲。 但是它區別于常見的使用電源管理芯片設計的反激式電源，主要原因1，RCC電源的頻率并不固定，會受輸入電壓和輸出電流的影響。當輸入電壓最低，同時負載電流最大時，此時工作頻率最低。 2，RCC電源工作與CRM模式，也就是臨界模式。 3，從環路控制的角度來看，它為單極點電源，反饋響應速度很快。但由于它本身的特性，電源的仿真建模很困難，想通過數學模型將RCC電源分析透徹需要很強的功力，本人不具備。 4，RCC電源電路結構簡單，只需要少數分離原件就可以得到需專用芯片才能實現的電壓輸出性能。 5，由于其工作于CRM模式，屬于完全能量傳遞模式，副邊整流二極管正向?qū)娏鞯搅?，反向恢復電流和損耗很小，產生的振鈴相對于不完全能量傳遞模式也要小很多，因此輸出的高頻雜音也要小很多。 6，原邊主功率管開通始終是零電流，因此損耗較小，效率較高，一般的效率為70%，當然這里的效率相對還是可以繼續提升的。 上述是我個人對于RCC電源的一些理解，有不足或錯誤的地方望大家及時指出來。
接下來，我將各節點測試波形貼出來，供大家參考。剛開始我沒有帶載測量各節點波形，竟然沒有測試到波形，但是輸出電壓12V還是有的。由于第一次玩RCC電源，當時有點蒙了，想不明白。后來，我稍微想了想，既然空載測試不出波形，那我?guī)лd測試再看看，如何。
0
回復
@hello-no1
測試節點包括功率管柵極對地波形，漏極對地波形，源級對地波形，次級整流二極管兩端波形以及輸出波形。 首先為柵極對地波形：[圖片] 其次漏極對地波形：[圖片] 再其次為源級對地波形：[圖片] 再其次為次級整流二極管波形：[圖片] 最后為輸出波形：[圖片]
上述波形均為在AC輸入78.9V的電壓條件下測試得到的，此時輸出的電壓為12.3V。
該電源有一個很有意思的地方。測試輸出電壓時，我不斷將輸入電壓調低，當輸入電壓為21.3V時，此時輸出電壓有所跌落，為12.3V。
當輸入電壓調節至38.2V時，此時變壓器開始產生交流聲。
個人的理解是，當輸入電壓不斷降低，此時RCC電源的工作頻率也在不斷的降低，當達到38.2V時，此時的頻率已經降低至25KHz一下，此時人耳能聽見。
0
回復
@hello-no1
上述波形均為在AC輸入78.9V的電壓條件下測試得到的，此時輸出的電壓為12.3V。 該電源有一個很有意思的地方。測試輸出電壓時，我不斷將輸入電壓調低，當輸入電壓為21.3V時，此時輸出電壓有所跌落，為12.3V。 當輸入電壓調節至38.2V時，此時變壓器開始產生交流聲。 個人的理解是，當輸入電壓不斷降低，此時RCC電源的工作頻率也在不斷的降低，當達到38.2V時，此時的頻率已經降低至25KHz一下，此時人耳能聽見。
今天閑來無事，準備多寫一點。
接下來，我又將輸入電壓提高，由110V提高到最大265V，該電源均能正常工作輸出，同時我也測試了一下漏極對地的電壓。由于MOS使用的為5N60，漏極對地耐壓為600V，當輸入電壓最大為265V時，該電源漏極對地的尖峰520V，依舊余量很大。很不錯的設計，牛。
0
回復
@hello-no1
整個電源的測試工作已經完成，這是第一步，驗證該電源是否能正常的工作。其實這樣的驗證根本不能說明問題，只是小打小鬧罷了。 接下來驗證該電源的RCD鉗位電路是否像傳說中的那樣真的有效。 首先我把RCD鉗位電路斷開，在輸入電壓110V，輸出負載仍然為30歐姆/3W線繞電阻時，測試漏極對地的電壓，波形如下：[圖片]
接下來，驗證的是RCD鉗位電路加上去之后，看漏極對地波形，該處二極管采用的是1N4008，也就是常規的慢速二極管，波形如下：
此時的漏極對地電壓Vmax為280V，比初始沒有加RCD鉗位的電路，確實把尖峰吸收掉了，而且足足降低了差不多40V左右，看來RCD吸收還是有作用的。
0
回復
@hello-no1
接下來，驗證的是RCD鉗位電路加上去之后，看漏極對地波形，該處二極管采用的是1N4008，也就是常規的慢速二極管，波形如下：[圖片] 此時的漏極對地電壓Vmax為280V，比初始沒有加RCD鉗位的電路，確實把尖峰吸收掉了，而且足足降低了差不多40V左右，看來RCD吸收還是有作用的。
接下來，驗證的是RCD鉗位吸收電路中，不同的二極管對漏極尖峰的吸收作用。我采用常見的三種二極管，分為是1N4007,FR107,1N4148.
在上圖中我采用的是1N4007，接下來采用FR107，漏極對地電路波形如下：
同等輸入電壓以及負載條件下，此時漏極對地尖峰為292V，相對于1N4007高了12V左右，看來1N4007的尖峰吸收效果確實比FR107的尖峰吸收效果好。
0
回復
@hello-no1
接下來，驗證的是RCD鉗位吸收電路中，不同的二極管對漏極尖峰的吸收作用。我采用常見的三種二極管，分為是1N4007,FR107,1N4148. 在上圖中我采用的是1N4007，接下來采用FR107，漏極對地電路波形如下：[圖片] 同等輸入電壓以及負載條件下，此時漏極對地尖峰為292V，相對于1N4007高了12V左右，看來1N4007的尖峰吸收效果確實比FR107的尖峰吸收效果好。
接下來將二極管換成1N4148，此時電源不能正常的工作，個人理解為肖特基二極管的耐壓一般為200V，此時漏極尖峰遠大于200V，1N4148被擊穿，導致電源不能正常工作。
由上圖可以看出，1N4007的尖峰吸收效果比FR107好一點。但是手邊沒有功率儀，不能測試一下采用不同的二極管，對于電源的效率影響到底有多大。如果有功率儀的朋友可以實際測量一下。
0
回復
@hello-no1
上述波形均為在AC輸入78.9V的電壓條件下測試得到的，此時輸出的電壓為12.3V。 該電源有一個很有意思的地方。測試輸出電壓時，我不斷將輸入電壓調低，當輸入電壓為21.3V時，此時輸出電壓有所跌落，為12.3V。 當輸入電壓調節至38.2V時，此時變壓器開始產生交流聲。 個人的理解是，當輸入電壓不斷降低，此時RCC電源的工作頻率也在不斷的降低，當達到38.2V時，此時的頻率已經降低至25KHz一下，此時人耳能聽見。

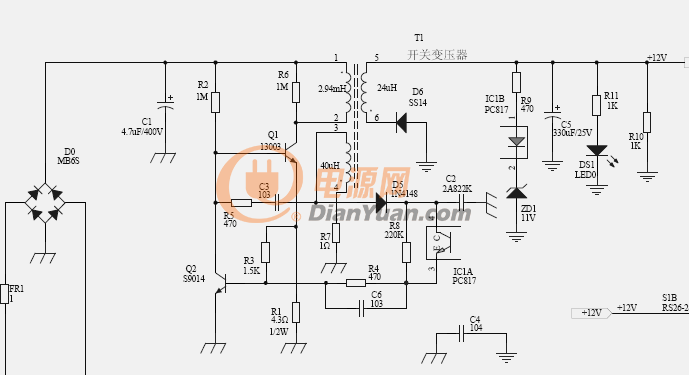

我客戶有個RCC電路 經常會燒電解電容 ，是不是ZD1穩壓二級管時間久了有問題，附圖，求改善，加431 穩壓電路會好很多嗎？
求對策
