高頻純正弦波總是爆驅動板,做了個工頻的也是問題很多,請問高手怎么了

純正弦波工頻板接24V輸入有16V輸出接上工頻變壓器后輸出有500V為什么那么高,變壓器是初級25匝次級375匝,接220V電壓輸出是15V。請問高手,是變壓器繞的不對還是純正弦波板子的問題
全部回復(43)
正序查看
倒序查看
2015-09-05 10:59

估計是板子有問題。

0
回復
黑夜11
LV.5
3
2015-09-05 22:33
爆個圖看看不就完事了
0
回復
2015-09-05 22:59
輸出有接400V10uf電容嗎?
0
回復
晴天123
LV.2
5
2015-09-06 20:47
@東城立昇
輸出有接400V10uf電容嗎?
現在接上電壓235就是一帶負載下降很多,板子沒有加錫,可是加完后量電壓忘記了萬用表是在量電流檔就短路管子也燒了,換管子后又沒有加散熱帶了一下吹風機結果管子又燒了,這次好像驅動板也燒了,煩死了快
0
回復
2015-09-07 17:46
@晴天123
現在接上電壓235就是一帶負載下降很多,板子沒有加錫,可是加完后量電壓忘記了萬用表是在量電流檔就短路管子也燒了,換管子后又沒有加散熱帶了一下吹風機結果管子又燒了,這次好像驅動板也燒了,煩死了快
上幾張照片可以不?
0
回復
晴天123
LV.2
7
2015-09-07 20:34
@東城立昇
上幾張照片可以不?
今天下午換好管子又可以了帶了一個275W浴霸上的燈可以,就是電瓶電壓下降的很快,是不是電瓶不行,一個80安的一個45安的串在一起還有幾個電瓶車的都是舊的,不知道能不能上500W,待機電流1安
0
回復
晴天123
LV.2
8
2015-09-07 20:37
@xzszrs
估計是板子有問題。
手機不知道怎么上傳圖
0
回復
2015-09-07 21:31
@晴天123
今天下午換好管子又可以了帶了一個275W浴霸上的燈可以,就是電瓶電壓下降的很快,是不是電瓶不行,一個80安的一個45安的串在一起還有幾個電瓶車的都是舊的,不知道能不能上500W,待機電流1安
容量不同不能竄用..........
0
回復
晴天123
LV.2
10
2015-09-07 21:35
@東城立昇
容量不同不能竄用..........[圖片]
哦,可沒有一樣大的電瓶,是不是電瓶不好了才會電壓降的快,后面輸出也降不到220也,就是想試試最大能帶多少瓦
0
回復
2015-09-07 21:40
@晴天123
哦,可沒有一樣大的電瓶,是不是電瓶不好了才會電壓降的快,后面輸出也降不到220也,就是想試試最大能帶多少瓦
玩玩就算了。80A跟45A竄在一起,用電全在45A電瓶上面你說會不會下降的很快昵。這樣45A電瓶會死得很快。
0
回復
晴天123
LV.2
12
2015-09-07 22:10
@東城立昇
玩玩就算了。80A跟45A竄在一起,用電全在45A電瓶上面你說會不會下降的很快昵。這樣45A電瓶會死得很快。
85和100安的要是串在一起是不是好點,我也就是停電了用用現在就一塊100W的太陽能板,感覺還是工頻的好做一點,變壓器也是自己繞的初級是1平方厘米的次級是兩根2.5的,環型變壓器面積有30平方厘米,不知道能不能上500
0
回復
2015-09-07 22:53
@晴天123
85和100安的要是串在一起是不是好點,我也就是停電了用用現在就一塊100W的太陽能板,感覺還是工頻的好做一點,變壓器也是自己繞的初級是1平方厘米的次級是兩根2.5的,環型變壓器面積有30平方厘米,不知道能不能上500
可以延長輸出時間,不過85A電瓶會先用完電量不建議不同容量電瓶混用。環變500W是有的不過16v逆變繞組最好再加3組來并用才好這樣可以提高輸出功率。
0
回復
晴天123
LV.2
14
2015-09-08 17:27
@東城立昇
上幾張照片可以不?

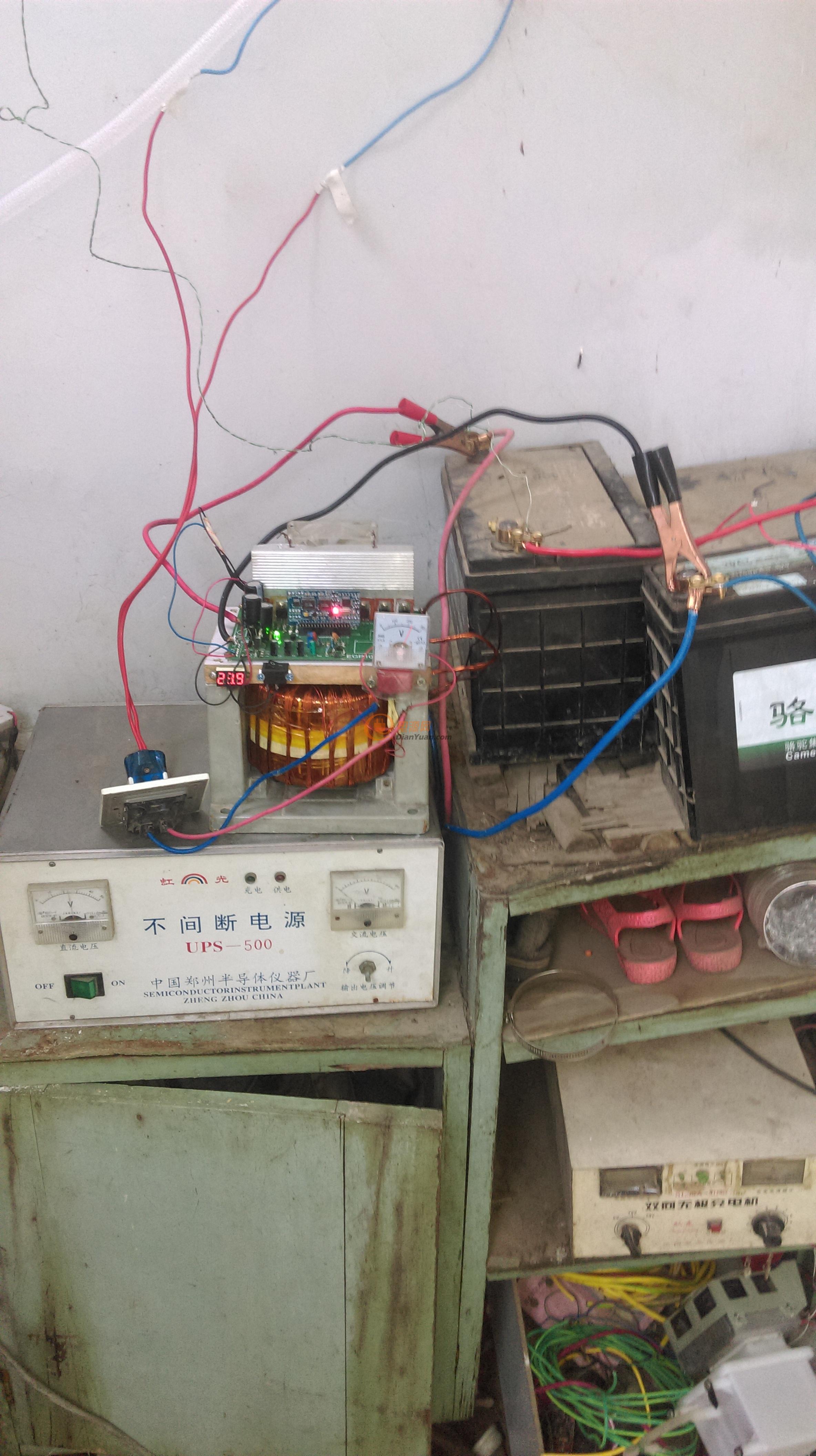

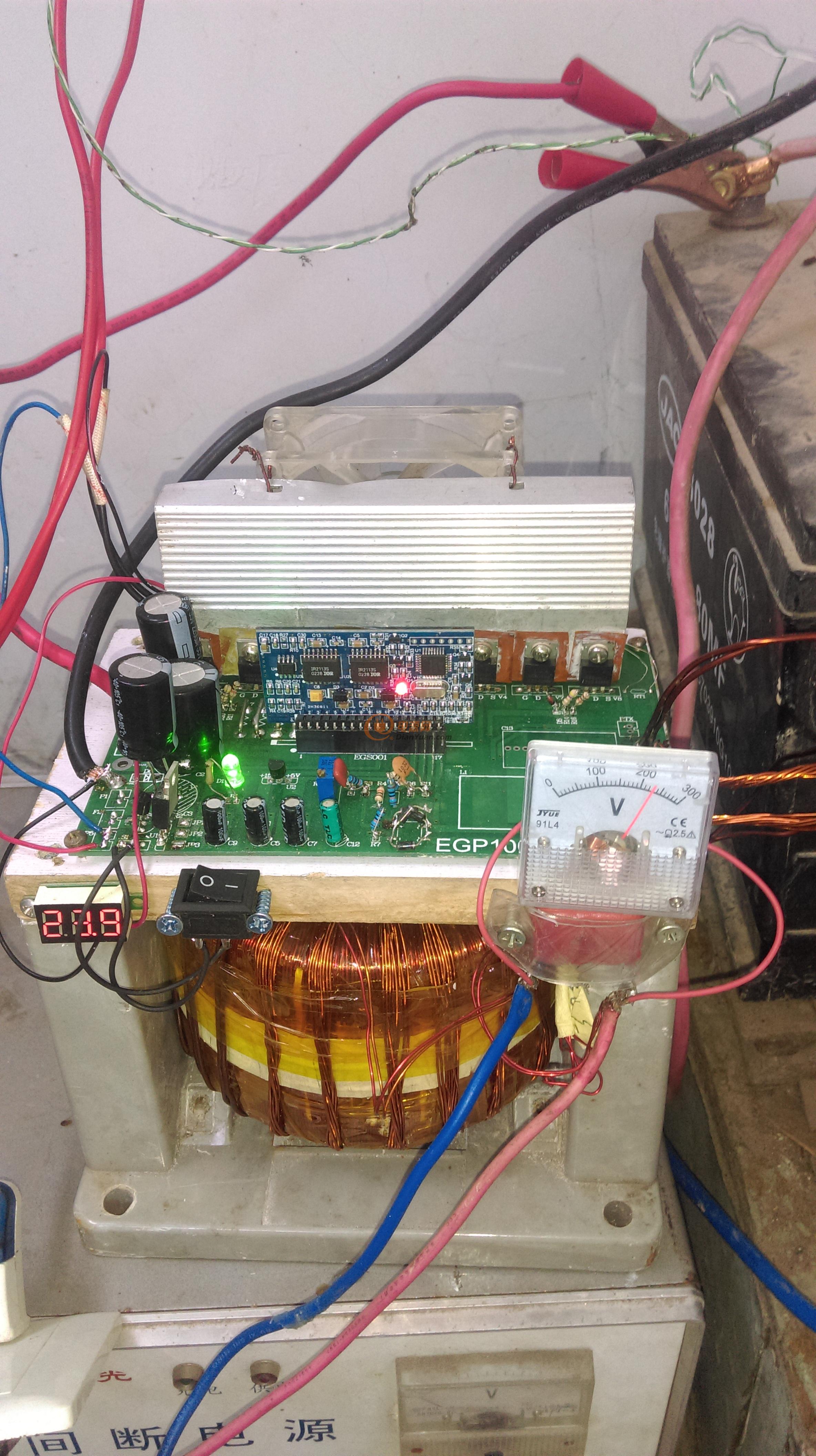

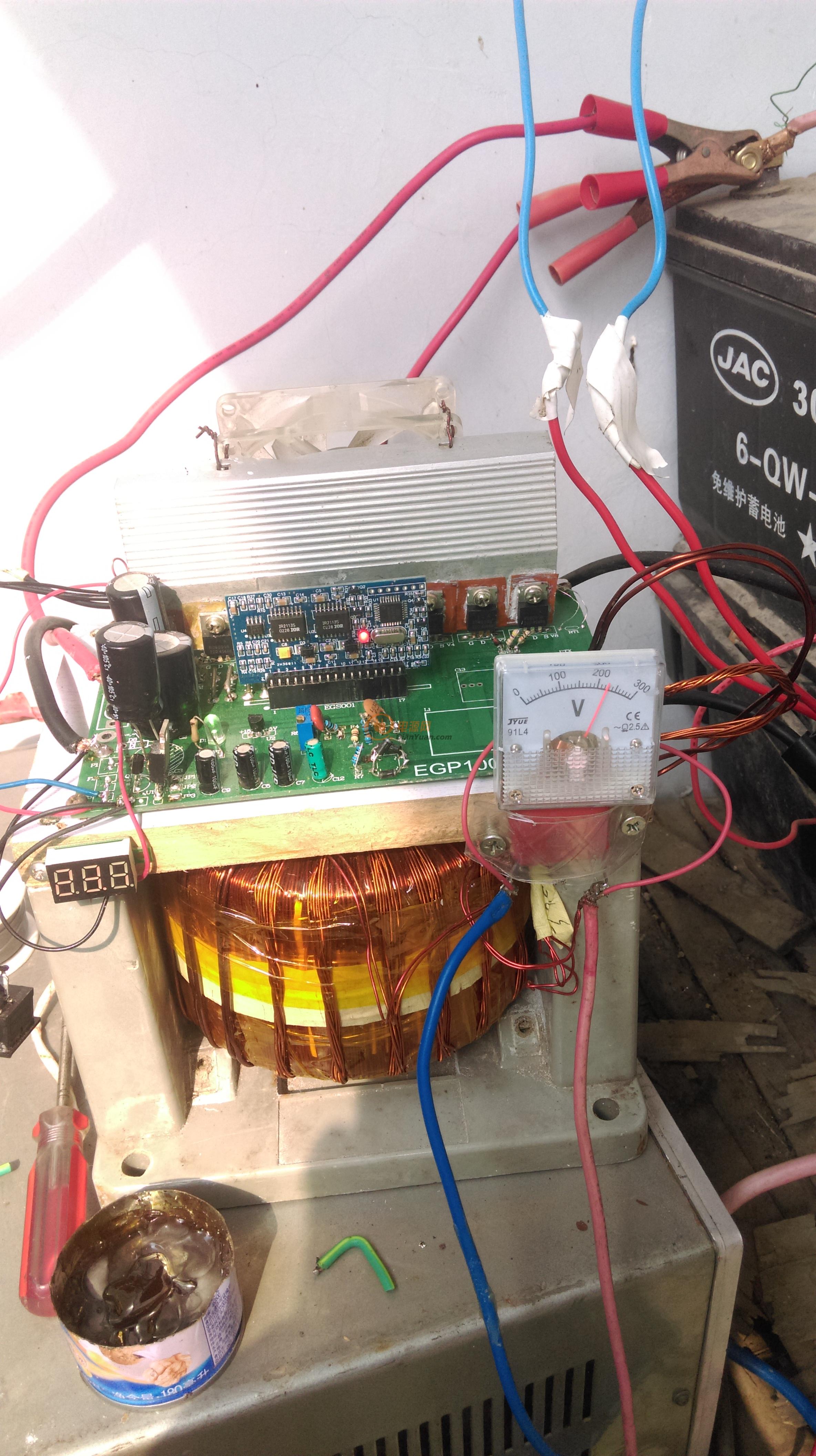

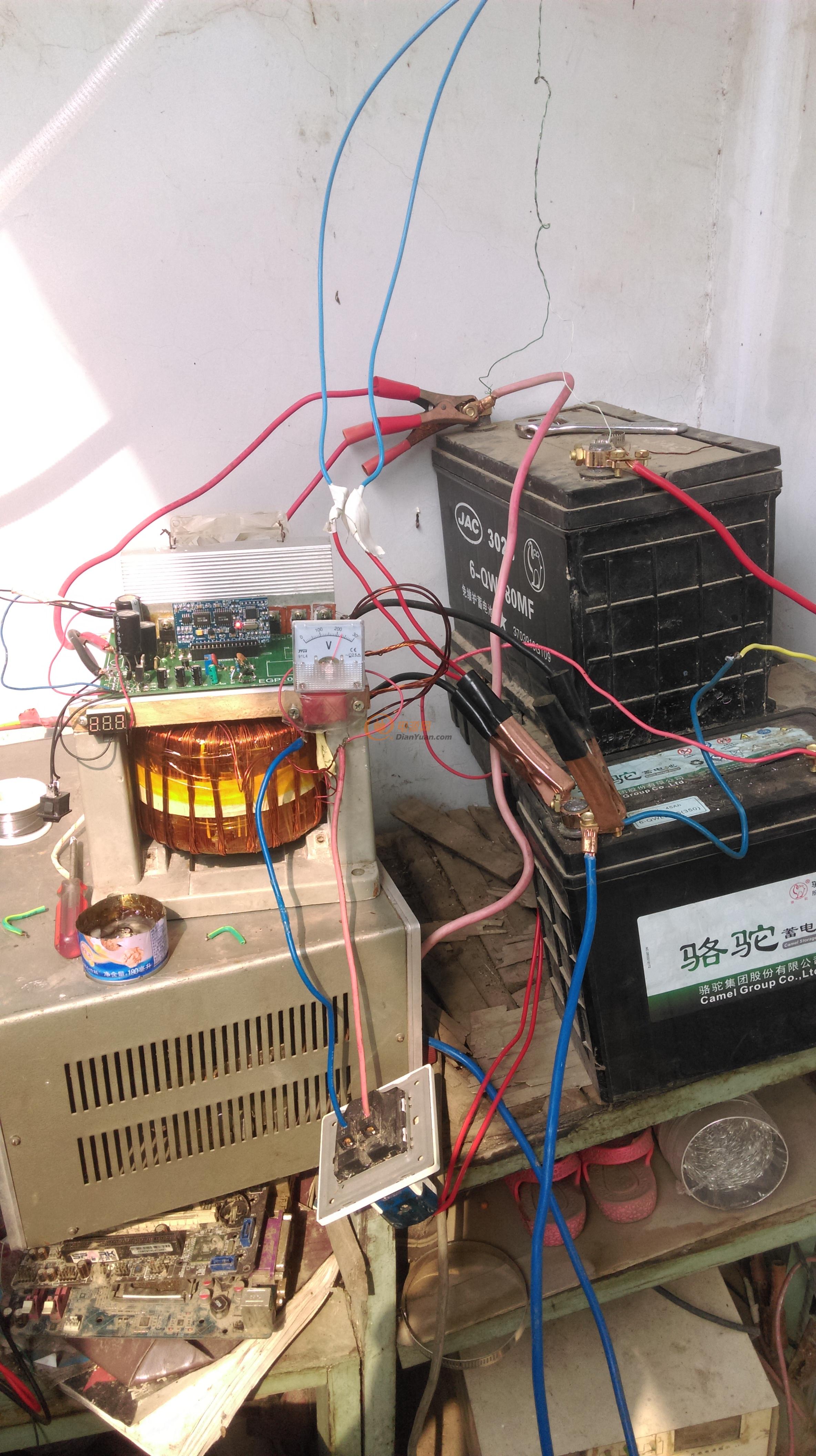

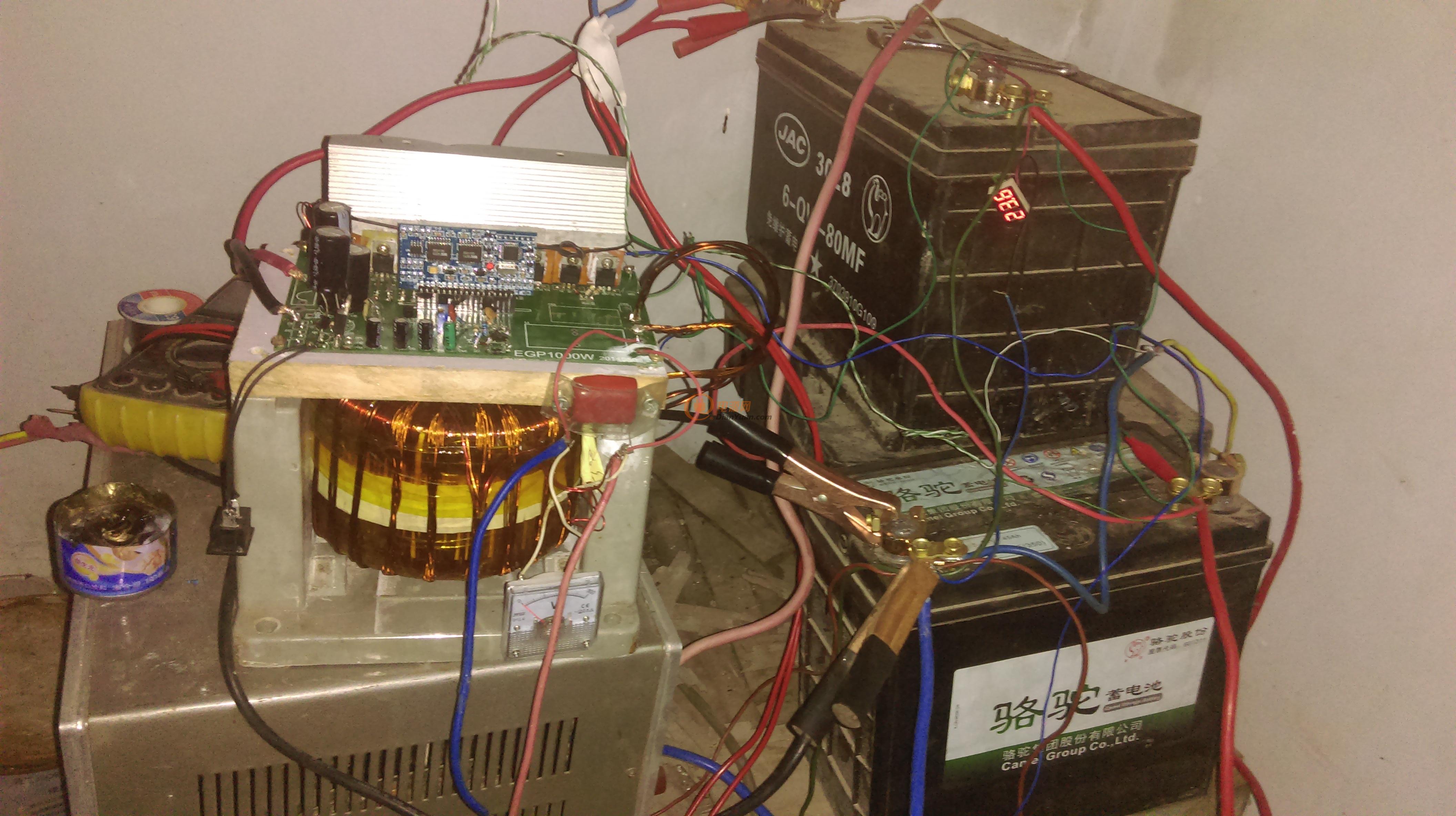

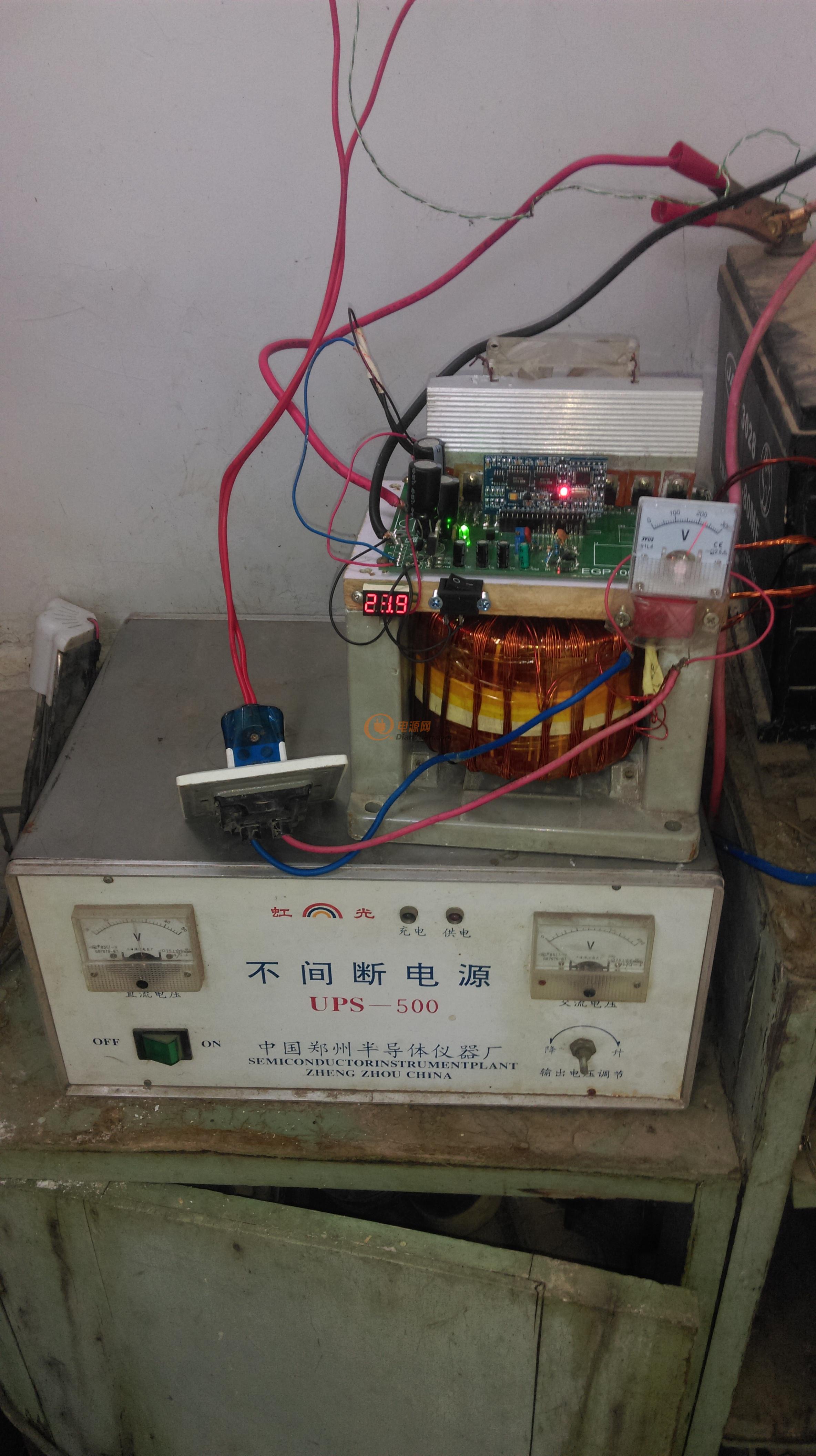

不知道這個變壓器改成正弦波的做多大的能

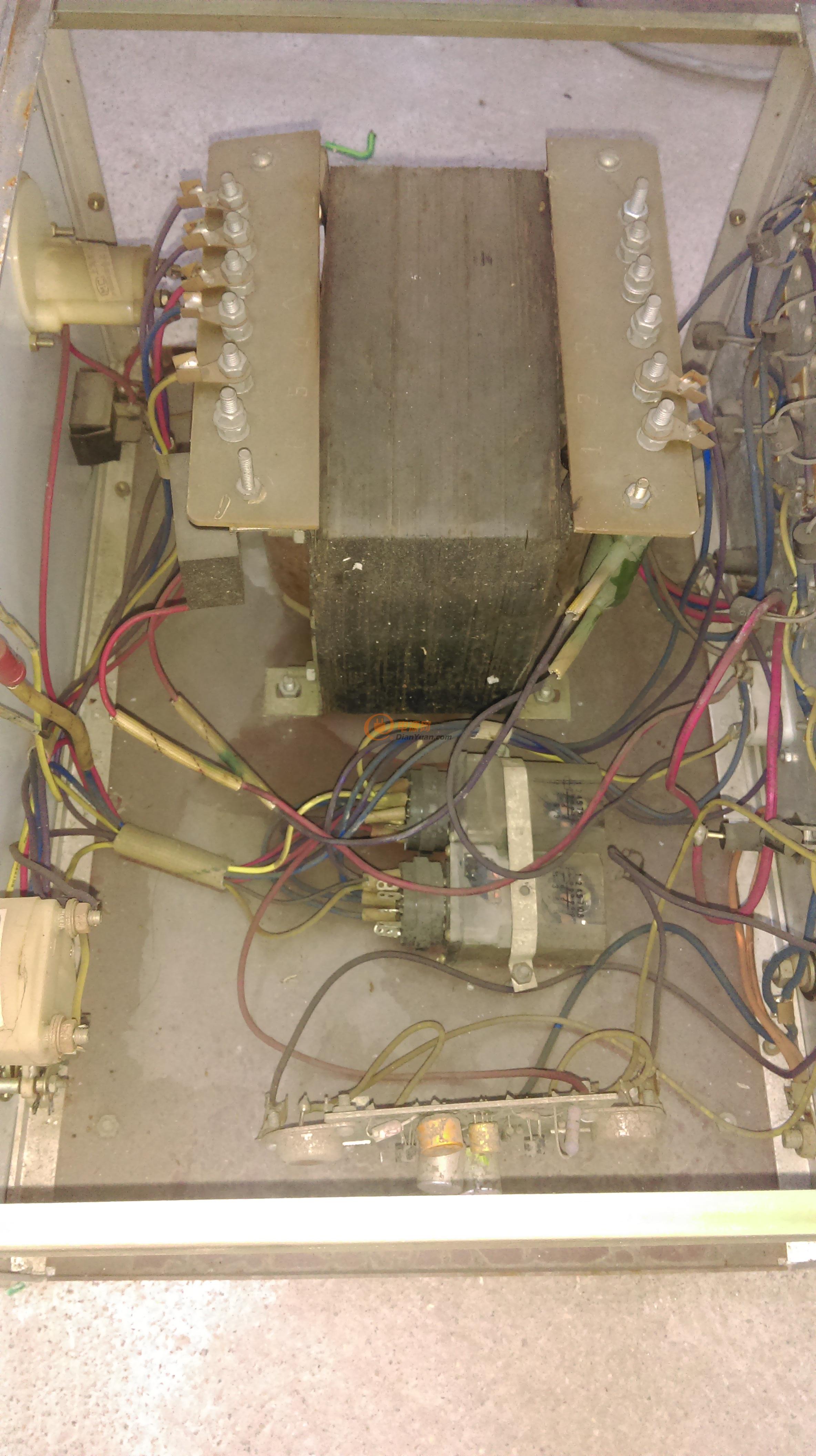

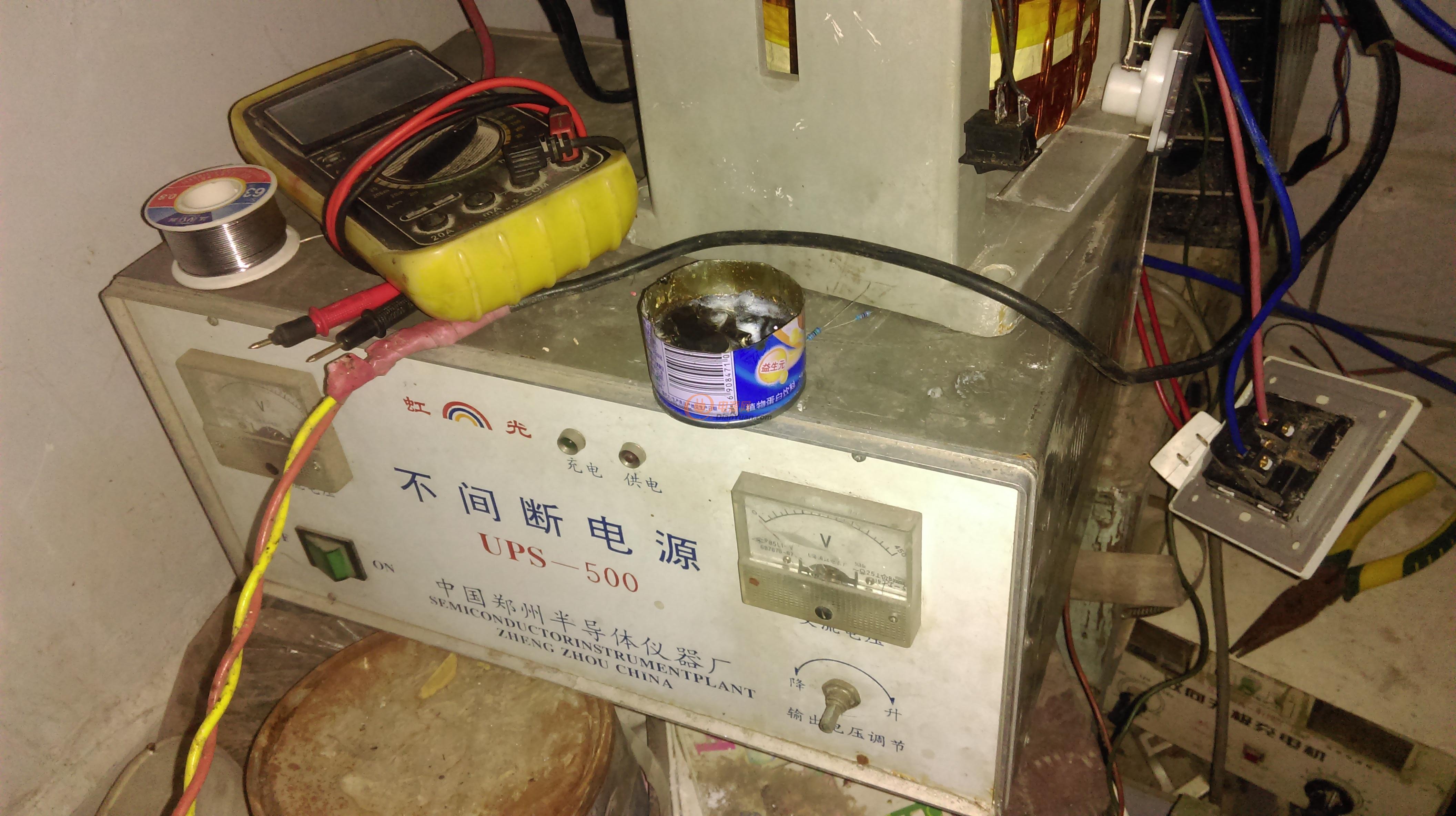

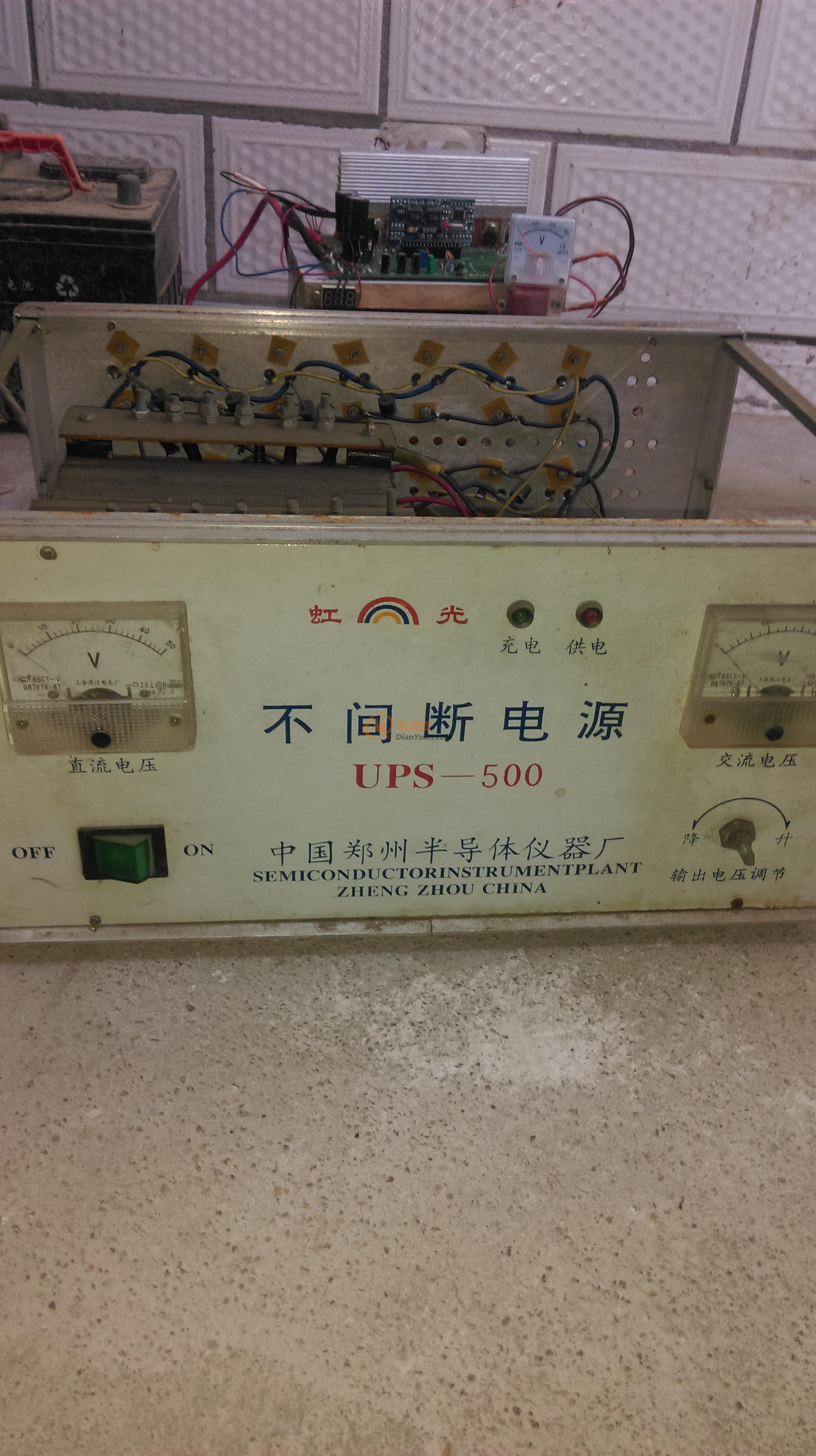

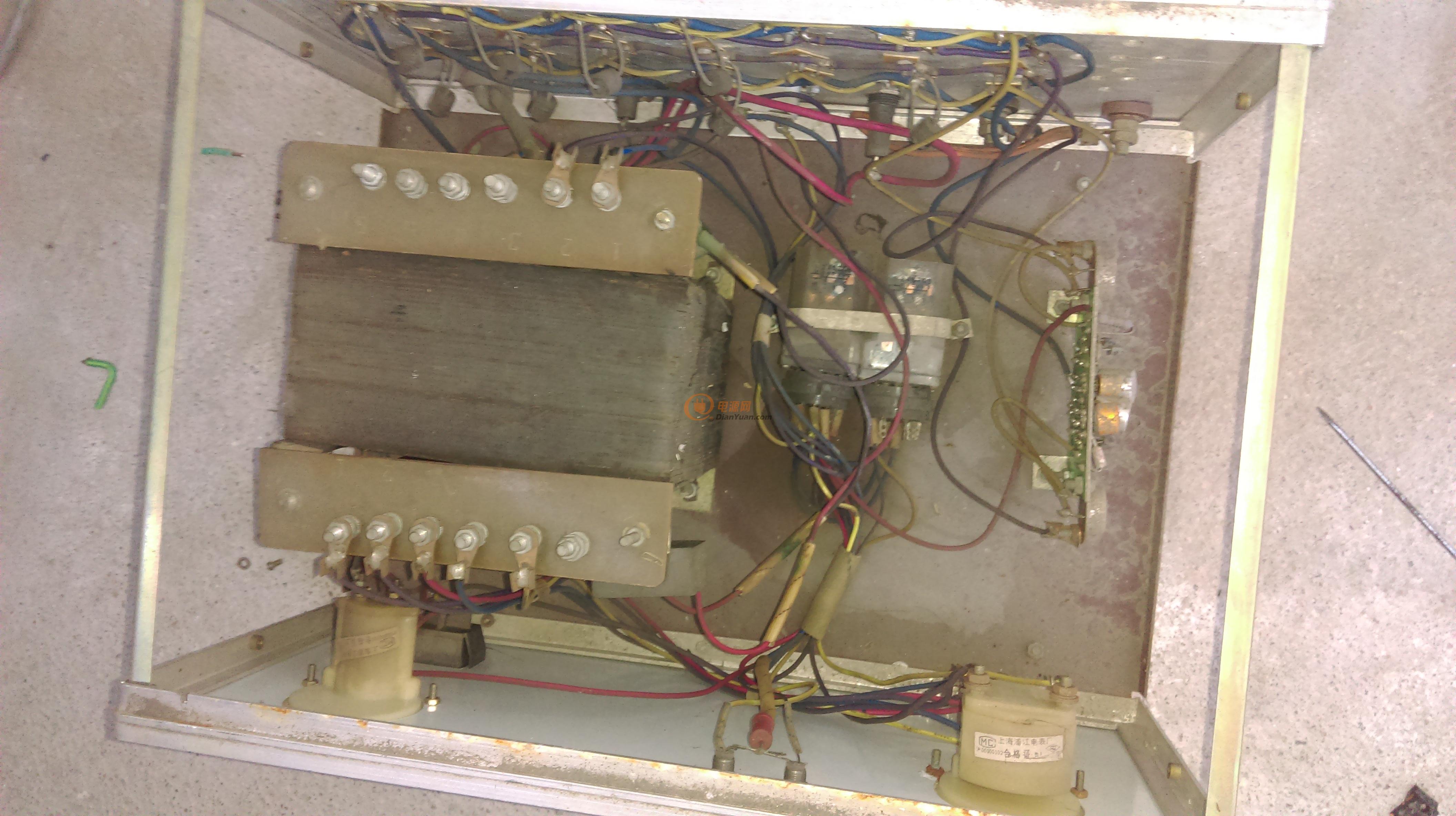

這個是150元買的方波的工頻機想把他改正弦波的不知道好不好改,用原來的變壓器不知道怎么樣寬是15cm厚是8cm舌寬好像有5cm截面積應該有40cm

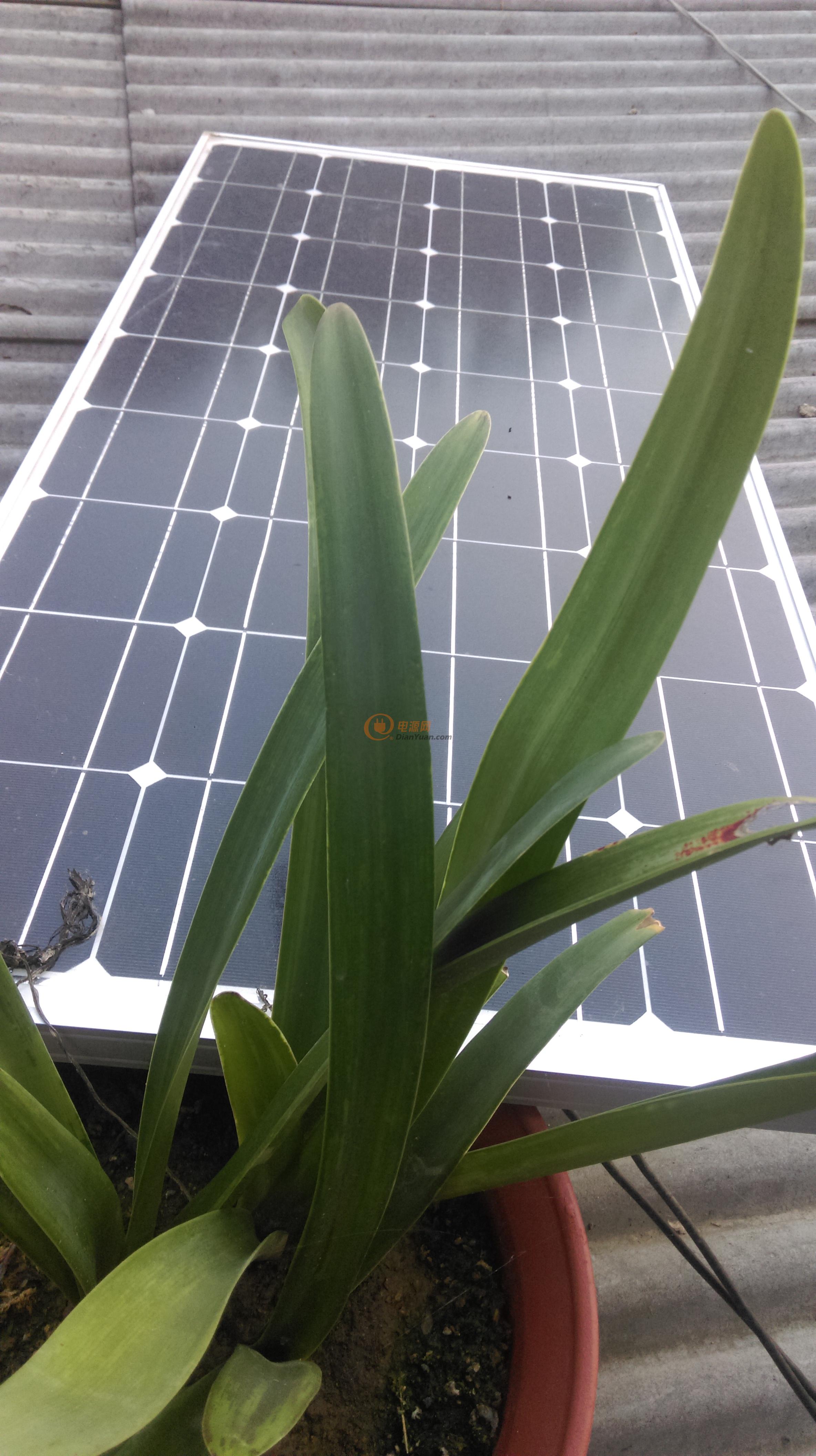

太陽能板這是

0
回復
2015-09-08 19:20
@晴天123
[圖片][圖片][圖片][圖片][圖片]不知道這個變壓器改成正弦波的做多大的能[圖片]這個是150元買的方波的工頻機想把他改正弦波的不知道好不好改,用原來的變壓器不知道怎么樣寬是15cm厚是8cm舌寬好像有5cm截面積應該有40cm[圖片][圖片][圖片][圖片]太陽能板這是

保守估計有1000W到3000W的樣子,不過改動太大很費時間用料除鐵心其他要全換。找個軟件計算下鐵心功率

用EG8010很不錯,看你的環形變壓器繞法還有很大的余量。弄個多股細線合成10平方線來繞16V組效果更好,盡量將線擰成一股不要過散。

EG8010只能用4只高壓大功率管,多只并管很易炸管的。

0
回復
晴天123
LV.2
16
2015-09-08 19:42
@東城立昇
保守估計有1000W到3000W的樣子,不過改動太大很費時間用料除鐵心其他要全換。找個軟件計算下鐵心功率用EG8010很不錯,看你的環形變壓器繞法還有很大的余量。弄個多股細線合成10平方線來繞16V組效果更好,盡量將線擰成一股不要過散。EG8010只能用4只高壓大功率管,多只并管很易炸管的。
**此帖已被管理員刪除**
0
回復
qwert123456
LV.6
17
2015-09-08 21:29
@晴天123
**此帖已被管理員刪除**

1,驅動板故障,如果驅動板在的2110有一個有問題的話也可能不會馬上燒功率管的,有時表現出來的只是空載電流大,帶載后電流更大,這種情況也好判斷,只需要拿 一個標準的燈泡試一下就知道了,方法是測一下電流看逆變效率,如果低于70%就可以判定驅動板故障。

2,電池有問題,特別是我看到你那個綠色的駱駝,據說駱駝電池在連續放電時容量只有標稱容量的一半都不到,都說瘦死的駱駝比馬大,在這里只能說現在的駱駝不如羊,不信你放電時測一下電池電壓看哪塊下降的多就知道了。

0
回復
2015-09-08 21:38
@晴天123
**此帖已被管理員刪除**
方形的改1000w就是參數要算好,220v采用2.0圓鋁線16v采用寬4.0厚2.0扁鋁。環變分4組各16v再并用。EG8010用4只190N08都夠了上1000W是沒問題的。
0
回復
晴天123
LV.2
19
2015-09-08 21:40
@qwert123456
1,驅動板故障,如果驅動板在的2110有一個有問題的話也可能不會馬上燒功率管的,有時表現出來的只是空載電流大,帶載后電流更大,這種情況也好判斷,只需要拿一個標準的燈泡試一下就知道了,方法是測一下電流看逆變效率,如果低于70%就可以判定驅動板故障。2,電池有問題,特別是我看到你那個綠色的駱駝,據說駱駝電池在連續放電時容量只有標稱容量的一半都不到,都說瘦死的駱駝比馬大,在這里只能說現在的駱駝不如羊,不信你放電時測一下電池電壓看哪塊下降的多就知道了。
你說的對駱駝的是電壓下降的多,不用的時候電壓慢慢的又會上來,什么電瓶連續放電好
0
回復
qwert123456
LV.6
20
2015-09-09 07:01
@晴天123
你說的對駱駝的是電壓下降的多,不用的時候電壓慢慢的又會上來,什么電瓶連續放電好

國產鉛酸電池目前也就風帆和統一的好點,不過買的時候你要讓賣家包容量起碼要有標稱的80%,買的時候要事先講好,買回家后充一次電用10A的電流放一下電看能放多久不行就拿去換,常規來說12V40A電池用10A的放電電流能放3小時電壓還在10V以上就算正常。

還有一種用法就是去買一組20A的電動車電池,初學都不建議用鋰電,鋰電雖好但是太嬌氣一不小心就鼓了,買電動車電池的好處是串起來有48V,48V用于工頻比24V好太多了短時間輸出3000W都沒問題,想當24V用并一下就行了,再說20A的也不貴,買的時候還是老規矩讓賣家包容量不包別要。

0
回復
晴天123
LV.2
21
2015-09-09 09:08
@東城立昇
方形的改1000w就是參數要算好,220v采用2.0圓鋁線16v采用寬4.0厚2.0扁鋁。環變分4組各16v再并用。EG8010用4只190N08都夠了上1000W是沒問題的。
剛才又試了帶兩個275W的浴霸燈電瓶電壓到23V,輸出下到200V帶三個燈就寶護了。是一個沖電器在給電瓶沖電
0
回復
晴天123
LV.2
22
2015-09-09 15:57
@qwert123456
國產鉛酸電池目前也就風帆和統一的好點,不過買的時候你要讓賣家包容量起碼要有標稱的80%,買的時候要事先講好,買回家后充一次電用10A的電流放一下電看能放多久不行就拿去換,常規來說12V40A電池用10A的放電電流能放3小時電壓還在10V以上就算正常。還有一種用法就是去買一組20A的電動車電池,初學都不建議用鋰電,鋰電雖好但是太嬌氣一不小心就鼓了,買電動車電池的好處是串起來有48V,48V用于工頻比24V好太多了短時間輸出3000W都沒問題,想當24V用并一下就行了,再說20A的也不貴,買的時候還是老規矩讓賣家包容量不包別要。
謝謝,48V還要重新繞變壓器現在的24V電瓶要是新的變壓器應該有700W,現在就是不帶大功率的電壓還行一帶大的就下降很多,然后不帶了電壓又會慢慢的上來,不知道是不是電瓶不行,還是變壓器不行,變壓器是不是初級再加幾匝比較好點會
0
回復
Rachelmi
LV.9
23
2015-09-09 18:03
@晴天123
[圖片][圖片][圖片][圖片][圖片]不知道這個變壓器改成正弦波的做多大的能[圖片]這個是150元買的方波的工頻機想把他改正弦波的不知道好不好改,用原來的變壓器不知道怎么樣寬是15cm厚是8cm舌寬好像有5cm截面積應該有40cm[圖片][圖片][圖片][圖片]太陽能板這是
這盆綠植搶鏡啊~~~
0
回復
2015-09-09 18:32
@Rachelmi
這盆綠植搶鏡啊~~~
你要知道這是綠色能源得嘛
0
回復
Rachelmi
LV.9
25
2015-09-10 11:48
@東城立昇
你要知道這是綠色能源得嘛
哦,iknow
0
回復
晴天123
LV.2
26
2015-09-11 11:32
@Rachelmi
哦,iknow
剛才管子又爆了一個驅動板也掛了
0
回復
Rachelmi
LV.9
27
2015-09-11 13:19
@晴天123
剛才管子又爆了一個驅動板也掛了
悲劇可
0
回復
pangpin
LV.2
28
2015-09-11 20:40

用這個板特耐操

0
回復
晴天123
LV.2
29
2015-09-12 10:27
@pangpin
[圖片]用這個板特耐操
這個是工頻的嗎,
0
回復
pangpin
LV.2
30
2015-09-12 10:49
@晴天123
這個是工頻的嗎,
是工頻機用的
0
回復
晴天123
LV.2
31
2015-09-13 11:55
@pangpin
是工頻機用的
多少錢
0
