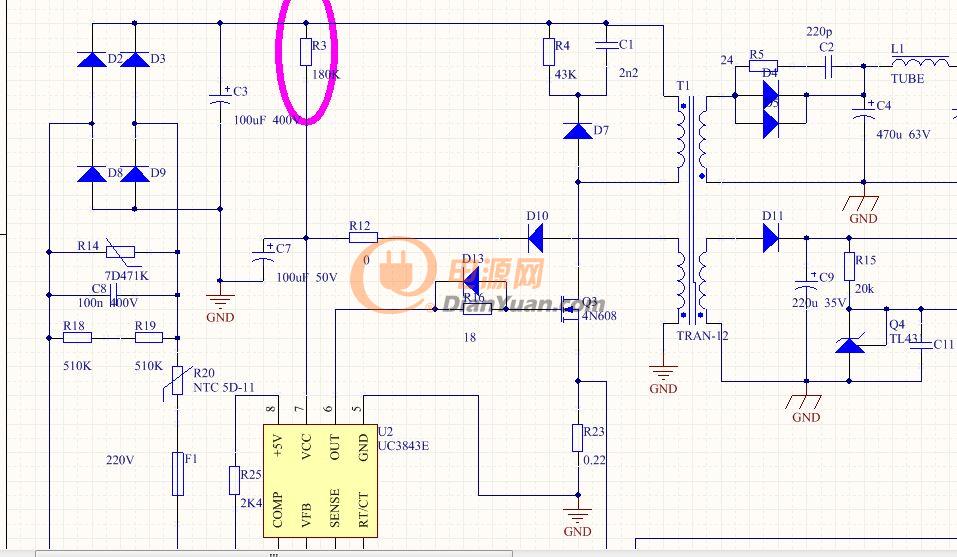

這個充電器電路為什么那里加了一個180K電阻？干嘛用的??？求高手解惑

OB1)~QIALINFC{DQ}EA0Z)U

誰能告訴我這個180K電阻是干嘛用的？謝謝了



全部回復(15)
正序查看
倒序查看
2015-09-08 13:12
這個是啟動電阻，3843開機需要0.5-1ma啟動電流，8.4v左右啟動電壓。
0
回復
2015-09-08 22:11
限制電流，C7用來維持電壓
0
回復
2015-09-09 08:09
@lingfenggg
限制電流，C7用來維持電壓
R3是啟動電阻，接通電源瞬間，電路尚未工作時，給IC提供啟動的電流，電路工作正常后有輔助繞組提供工作電流。
0
回復
2015-09-09 08:29
@ymyangyong
這個是啟動電阻，3843開機需要0.5-1ma啟動電流，8.4v左右啟動電壓。

我查了一下數據手冊，是有0.5-1ma的啟動電流，和8.4V的啟動電壓。啟動電流好理解，但是啟動電壓也是180K電阻提供的嗎？怎么理解啊。。。將UC3843看成是一個電阻和180K電阻串聯在整流后的300V電壓上，從而可以得到8.4V的分壓？還是什么原因？

還有一點220V交流輸入端那兩個510K電阻R18，R19這樣接不是導通了嗎。。。為什么這樣接??？  新手看不懂啊，好郁悶！謝謝大神教育教育

0
回復
2015-09-09 08:40
@wj_12691495
R3是啟動電阻，接通電源瞬間，電路尚未工作時，給IC提供啟動的電流，電路工作正常后有輔助繞組提供工作電流。

謝謝啊，小子還有點不明白，電路正常工作后輔助繞組提供12V電壓讓芯片工作，那么220V整流后的電壓還通過R3給芯片供電嗎？如果供電的話，芯片的VCC豈不是高于12V了?。繘](méi)影響嗎？

還有一個看不懂就是220V交流電哪兒接了兩個510K電阻R18，R19是干嘛的??？這樣接不是導通了嗎。。。。新手問題啊，可能比較低級，但我確實看不懂

0
回復
2015-09-09 08:57
@liu_hai_bo
謝謝啊，小子還有點不明白，電路正常工作后輔助繞組提供12V電壓讓芯片工作，那么220V整流后的電壓還通過R3給芯片供電嗎？如果供電的話，芯片的VCC豈不是高于12V了啊？沒影響嗎？還有一個看不懂就是220V交流電哪兒接了兩個510K電阻R18，R19是干嘛的?。窟@樣接不是導通了嗎。。。。新手問題啊，可能比較低級，但我確實看不懂[圖片]
R18.R19是X電容的放電電阻，
0
回復
oskowang
LV.5
8
2015-09-09 09:30

如果用高壓?jiǎn)?dòng)的IC,就可以省掉這個電阻，樓主之前是不是用的是高壓?jiǎn)?dòng)的IC?

0
回復
2015-09-09 09:39
@liu_hai_bo
謝謝啊，小子還有點不明白，電路正常工作后輔助繞組提供12V電壓讓芯片工作，那么220V整流后的電壓還通過R3給芯片供電嗎？如果供電的話，芯片的VCC豈不是高于12V了??？沒影響嗎？還有一個看不懂就是220V交流電哪兒接了兩個510K電阻R18，R19是干嘛的啊？這樣接不是導通了嗎。。。。新手問題啊，可能比較低級，但我確實看不懂[圖片]
我覺得R18和R19是不用接的吧
0
回復
liu_hai_bo
LV.2
10
2015-09-09 12:34
@oskowang
如果用高壓?jiǎn)?dòng)的IC,就可以省掉這個電阻，樓主之前是不是用的是高壓?jiǎn)?dòng)的IC?

您的意思是 如果高壓?jiǎn)?dòng)的芯片就可以去掉這個電阻 讓它和300V直接相連嗎？那這樣啟動以后呢？怎么斷開高壓??？  我學生。。。正在學習

0
回復
推背圖
LV.3
11
2015-09-09 16:37
電阻R3給電容C7充電，充到啟動電壓?jiǎn)?dòng)，芯片工作后由輔助繞組供電，輔助電壓高會把經過R3的電壓頂死，只由繞組供電。個人理解，僅供參考。
0
回復
2015-09-09 17:37
@liu_hai_bo
我查了一下數據手冊，是有0.5-1ma的啟動電流，和8.4V的啟動電壓。啟動電流好理解，但是啟動電壓也是180K電阻提供的嗎？怎么理解啊。。。將UC3843看成是一個電阻和180K電阻串聯在整流后的300V電壓上，從而可以得到8.4V的分壓？還是什么原因？還有一點220V交流輸入端那兩個510K電阻R18，R19這樣接不是導通了嗎。。。為什么這樣接??？ 新手看不懂啊，好郁悶！謝謝大神教育教育
啟動電流夠的話，電壓可以不用考慮，自然會達到8.4v以上，之后芯片工作電流增加，工作電壓主要由輔助電源決定。那兩個510K電阻是安規要求的放電電阻，關機后給C8放電用的。
0
回復
oskowang
LV.5
13
2015-09-09 22:04
@liu_hai_bo
您的意思是如果高壓?jiǎn)?dòng)的芯片就可以去掉這個電阻讓它和300V直接相連嗎？那這樣啟動以后呢？怎么斷開高壓??？ 我學生。。。正在學習[圖片]
開路，不是短路
0
回復
lingfenggg
LV.3
14
2015-09-10 07:59
@推背圖
電阻R3給電容C7充電，充到啟動電壓?jiǎn)?dòng)，芯片工作后由輔助繞組供電，輔助電壓高會把經過R3的電壓頂死，只由繞組供電。個人理解，僅供參考。
輔助繞組的電壓怎么會高過原邊的呢
0
回復
2015-09-10 08:10
@lingfenggg
輔助繞組的電壓怎么會高過原邊的呢

原理上看，R3應該用2個電阻串聯比較安全。

從電流的角度去看，假設IC供電需要3mA，則180k能提供1mA，VCC輔助繞組提供2mA，VCC繞組電壓升高的時候，能提供的電流小于2mA，電位被IC箝位。電壓就升不上去了。原邊電壓高也改變不了IC的VCC電壓。

0
回復
