同一個問題，之前已經發過一個帖子了。由于調試的時間比較長，最新的測試波形也完全不一樣，故從新開貼，方便討論。
第一次的帖子：http://www.e-ticket.cn/bbs/1514789.html
經過反復調試，依然存在的問題：
1、空載時輸出電壓較高（已經掛了12K假負載）（21V）。
2、帶載約20mA后電壓降到了9.2V左右，負載電流820mA時，輸出電壓掉到8.8V左右。
3、連續調節負載電流，電壓下跌趨勢持續而且明顯。
4、負載電流820mA時，電源間歇式停止輸出。（工作約66s，停止18s，貌似溫度保護）

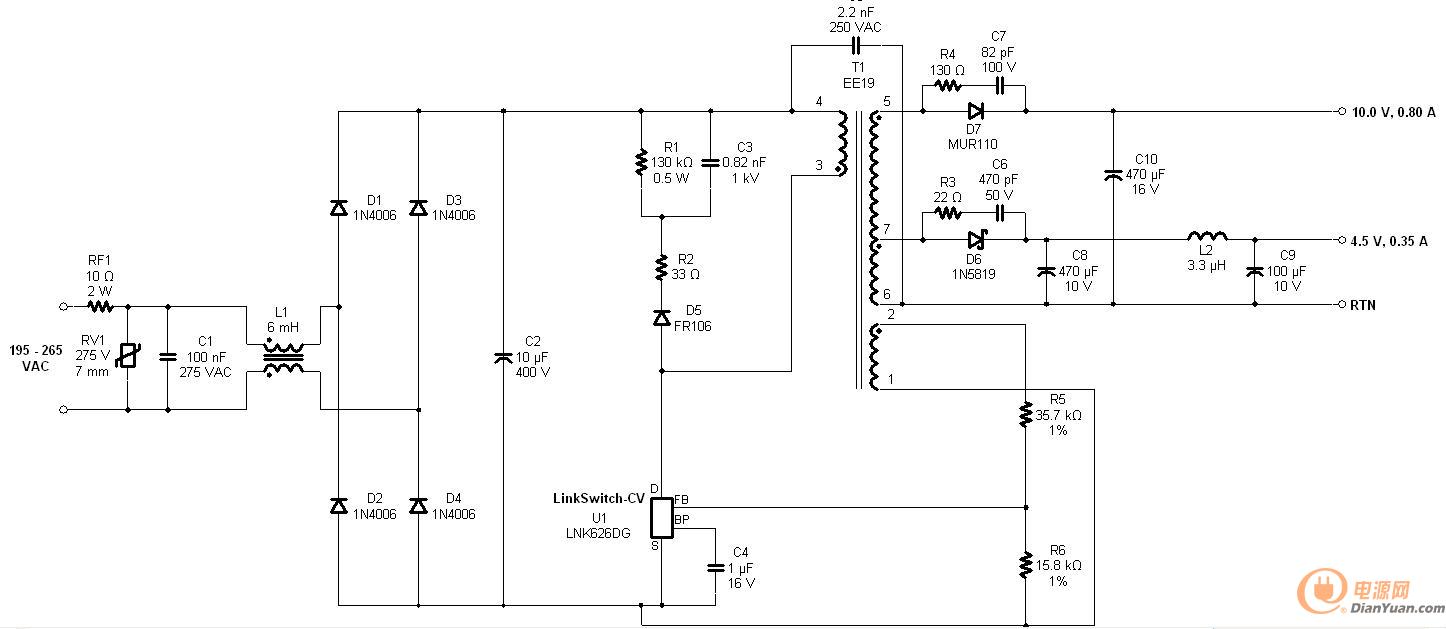

電路原理圖： 當前電路的不同之處在于，變壓器輸出繞組取消了4.5V繞組，PCB還一樣，外圍參數稍微調整了一下。明顯的改進就是VDS振鈴消除了，輸出整流管振鈴消除了。
===========================================================================
以下時最新的，目前為止最佳的調試結果：
1、VDS，負載820mA 2、負載輕一些，沒有記電流
3、負載更輕 4、負載約20mA（不準確，估計的）
5、 820mA，展寬 VDS 6、820mA負載，原邊電流波形，示波器連接上去后，工作幾秒就保護了
7、原邊電流波形 8、VDS波形，820mA負載，縮放到一定程度時的波形。有明顯周期波動。
9、VDS波形，820mA負載。約工作66s停18秒 10、反饋繞組波形
11、FB波形，1.76V （820mA負載） 12，輸出繞組
13、輸出繞組（負載電流增加后，改電壓也略微下降） 14、輸出紋波電壓
15、輸出紋波電壓 16、輸出紋波電壓
以上經過了大量的實驗調整，目前任然存在兩點重要問題：
1、輸出電壓不穩定，隨負載電流增加而降低
2、820mA時，電源不能長時間工作。
調試過程中發現，去掉FB引腳對地的RC電路，電源工作時間更短，工作44s后停18s。 與上面所述的停機時間一樣，都是18s，故估計是溫度保護了。
推測：
1、反饋采樣電阻取值還要優化?！緵]有優化的指導思路，希望謝工指點】
2、FB上的RC網絡也影響芯片的溫升。
（確定1以后，2相對容易調整）
如上，希望謝工和各位專家高手幫忙分析解決。萬謝?。。。?
