【方案名稱】茂捷半導體30W以內LED電源方案分享

【方案品牌】茂捷

【方案簡述】M5832應用于小功率AC/DC充電器和電源適配器的高性能離線式脈寬調制控制器。該芯片是一款基于原邊檢測和調整的控制器，因此在應用時無需TL431和光耦。芯片內置了恒流/恒壓兩種控制方式，在恒流控制時，恒流值和輸出功率可以通過SEN引腳的限流電阻RS設定。在恒壓控制時，芯片在INV腳采樣輔助繞組的電壓，進而調整輸出。在恒壓控制時還采用了多種模式的控制方式，這樣既保證了芯片的高性能和高精度，又保證了高效率。此外，通過內置的線損補償電路保證了較高的輸出電壓精度。M5832具有軟啟動功能，同時為了保證芯片正常工作特針對各種故障設計了一系列完善的保護措施，包括逐周期電流限制、峰值電流限制、過溫保護、過壓保護、電源箝位和欠壓鎖定功能。

【方案優勢】①輸出電壓精度高，OCP保護一致性好   ②待機空耗低   ③比OB2535性價比更高   ④原邊反饋做的功率更大

【方案規格】8-12*1W/8-12*3W/12-18*1W/12-15*3W/18-28*1W/10串2并/10串3并/12V1A/12V2A/12V2.5A/9V2A/9V3A/5V2A/5V3A

【方案特點】 恒壓和恒流精度可達 5%

                   原邊控制模式，無需 TL431 和光耦

                   非連續模式下的反激拓?fù)?nbsp;

                   準諧振開關模式，減小開關損耗

                   具有軟啟動功能

                   內置前沿消隱電路(LEB)

                   頻率抖動

                   恒壓恒流控制

                   恒流和輸出功率可調

                   內置初級電壓采樣控制器

                   可調式線損補償

                   基于系統穩定性的保護功能

                   ◆欠壓鎖定

                   ◆逐周期電流限制

                   ◆峰值電流限制

                   ◆過溫保護

                   ◆過壓保護和電源箝位

                   SOT-23-6L無鉛封裝

【方案應用】用于中小功率AC/DC離線式開關電源

                  手機/數碼攝像機充電器

                   小功率電源適配器

                   電腦和電視機的輔助電源

                   替代線性調節器或 RCC

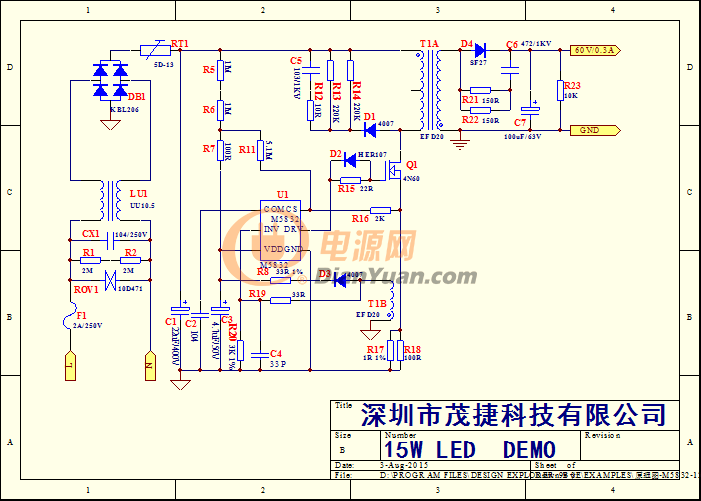

【電路圖】

【PCB】

【物料清單】

M5832(9V2A)DEMO變壓器設計文件.xls
