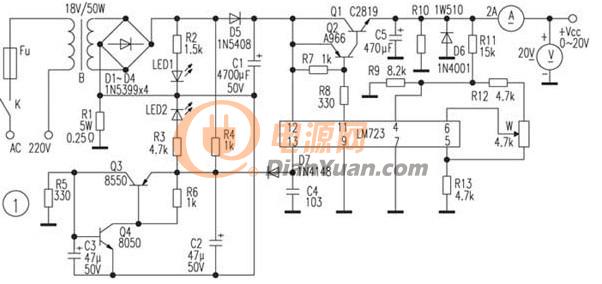

緊急 ！ 求大神幫忙分析 這個LM723直流穩壓電源的過流保護為何不工作了？

D1~D4換成了KBU808G橋堆，其中由Q3、Q4組成的保護電路不知為何不工作了，短路的時候都沒有將IC的13腳拉低。

會不會是我換成了橋堆才會造成這樣的？短路的時候R1壓降為0.46V，電流為1.86A。



2011917193844251

全部回復(8)
正序查看
倒序查看
Rachelmi
LV.9
2
2015-10-16 17:53
不一定，能詳細說說么
0
回復
Nivans
LV.2
3
2015-10-16 18:51
@Rachelmi
不一定，能詳細說說么
就是按照?qǐng)D做好之后短路測試，保護沒有被觸發。
0
回復
2015-10-16 19:24
@Nivans
就是按照?qǐng)D做好之后短路測試，保護沒有被觸發。
短路時，R1的電壓IC能檢測到不？
0
回復
Nivans
LV.2
5
2015-10-16 19:42
@417zhouge
短路時，R1的電壓IC能檢測到不？
R1的壓降是Q3 Q4 檢測的
0
回復
Nivans
LV.2
6
2015-10-16 19:42
@417zhouge
短路時，R1的電壓IC能檢測到不？
短路保護沒有使用IC內部的功能
0
回復
2015-10-22 10:15
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
回復
cjw318
LV.7
8
2015-10-22 18:50

短路時Q4的b-e之間應該有0.7v正向電壓（b+/e-），如果沒有當然不會保護啦。

很可能換橋堆時將橋堆負極接到地了，仔細檢查一下吧。

0
回復
Rachelmi
LV.9
9
2015-10-23 11:16
@cjw318
短路時Q4的b-e之間應該有0.7v正向電壓（b+/e-），如果沒有當然不會保護啦。很可能換橋堆時將橋堆負極接到地了，仔細檢查一下吧。
嗯，做這個就得仔細仔細再仔細~~
