自制變壓器5000W四硅

維修一個96管3DD15D的船機，整流管短路后使變壓器線圈燒毀?，F(xiàn)在傳上變壓器的圖片你們看看：

P51027-133534





P51027-133659



P51027-133756



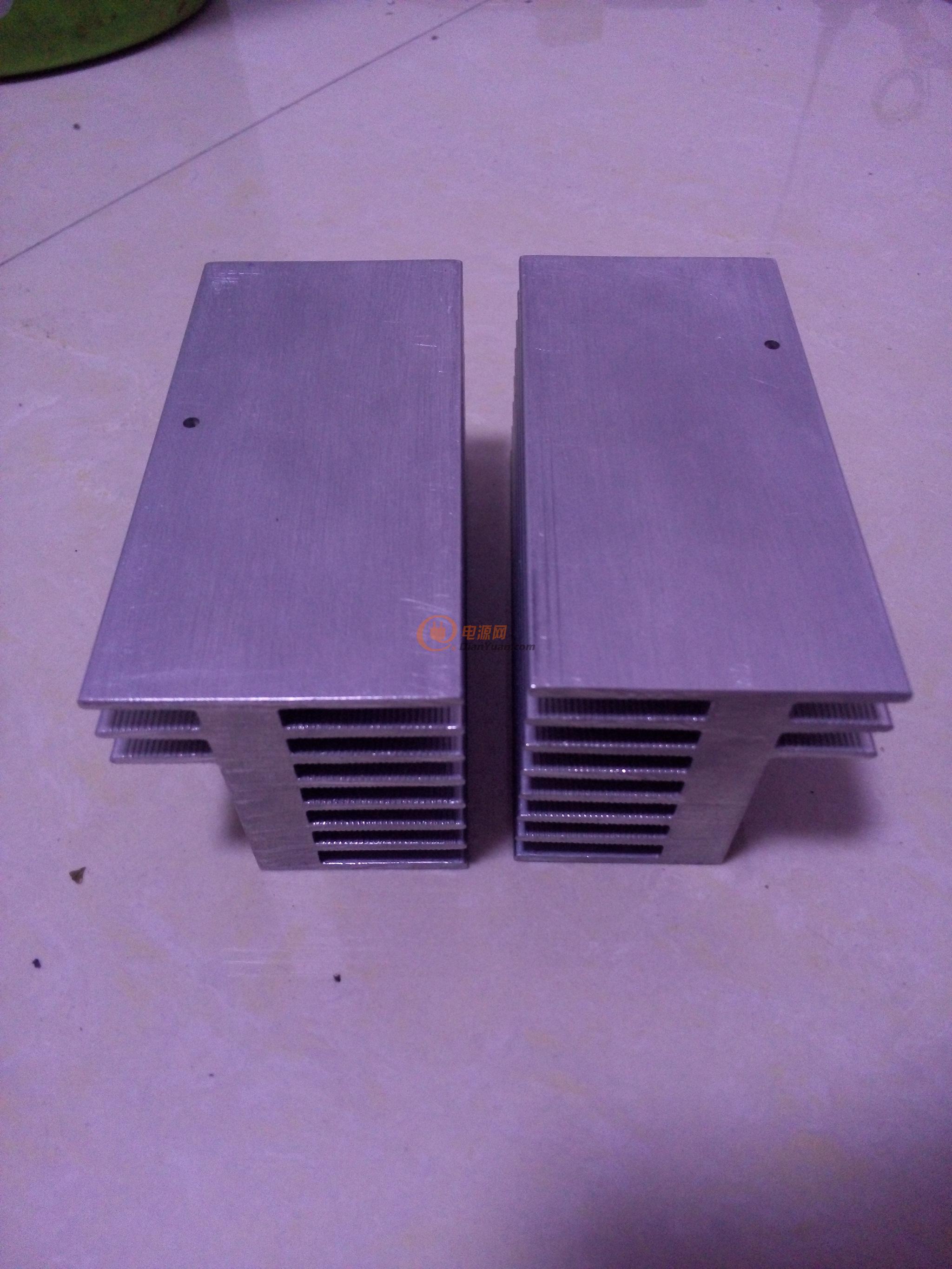

P51030-230107



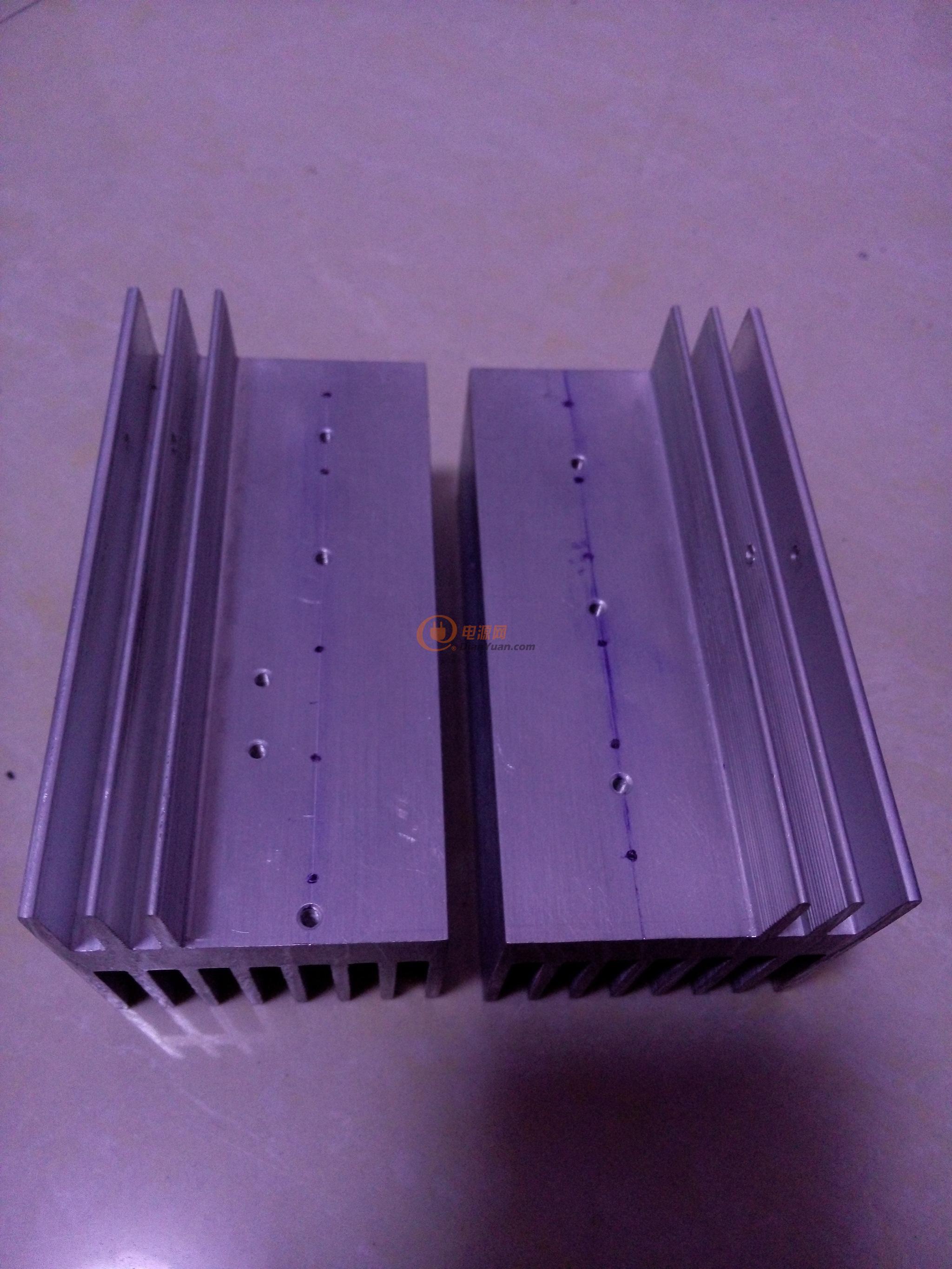

P51030-230145

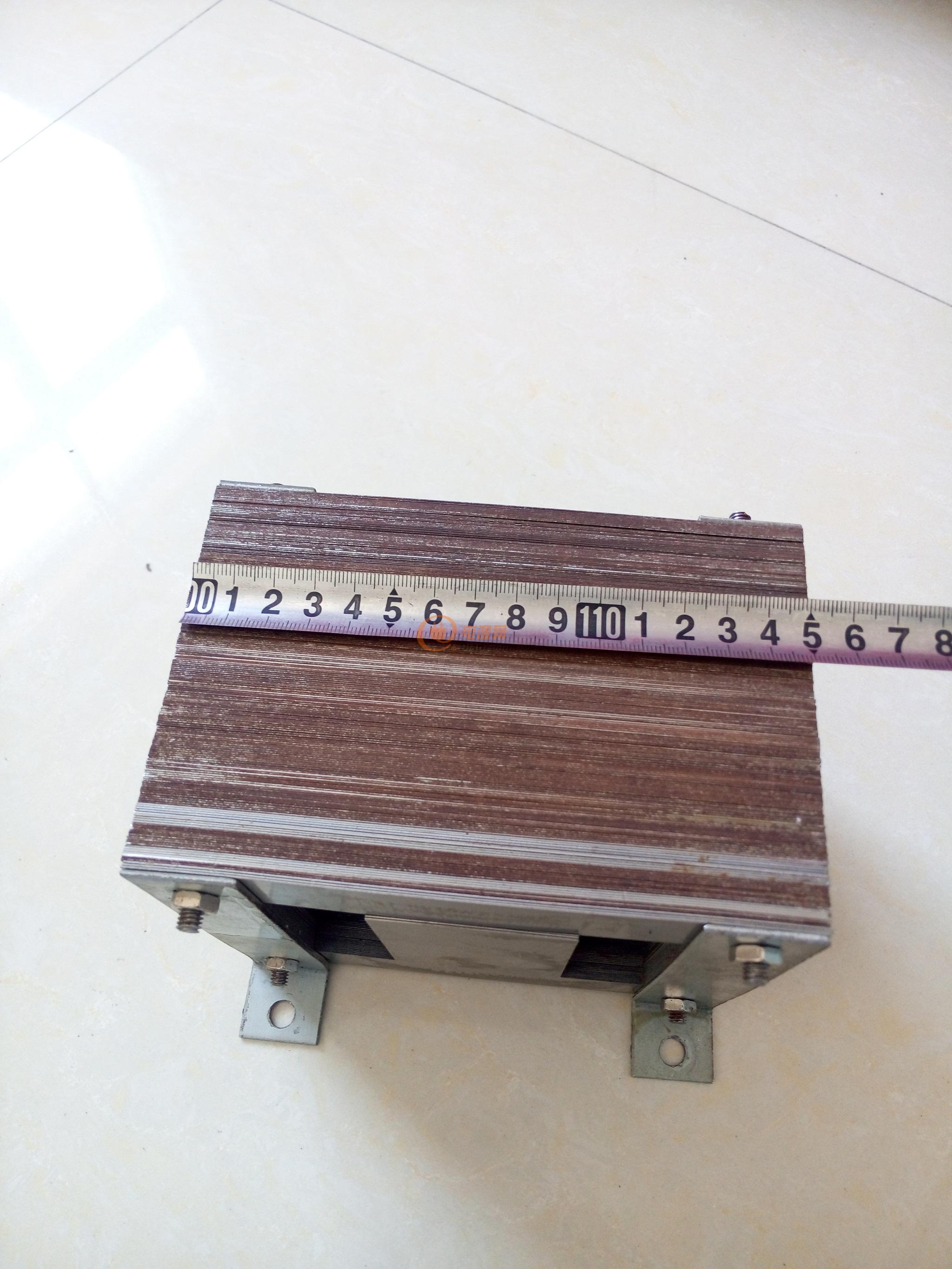

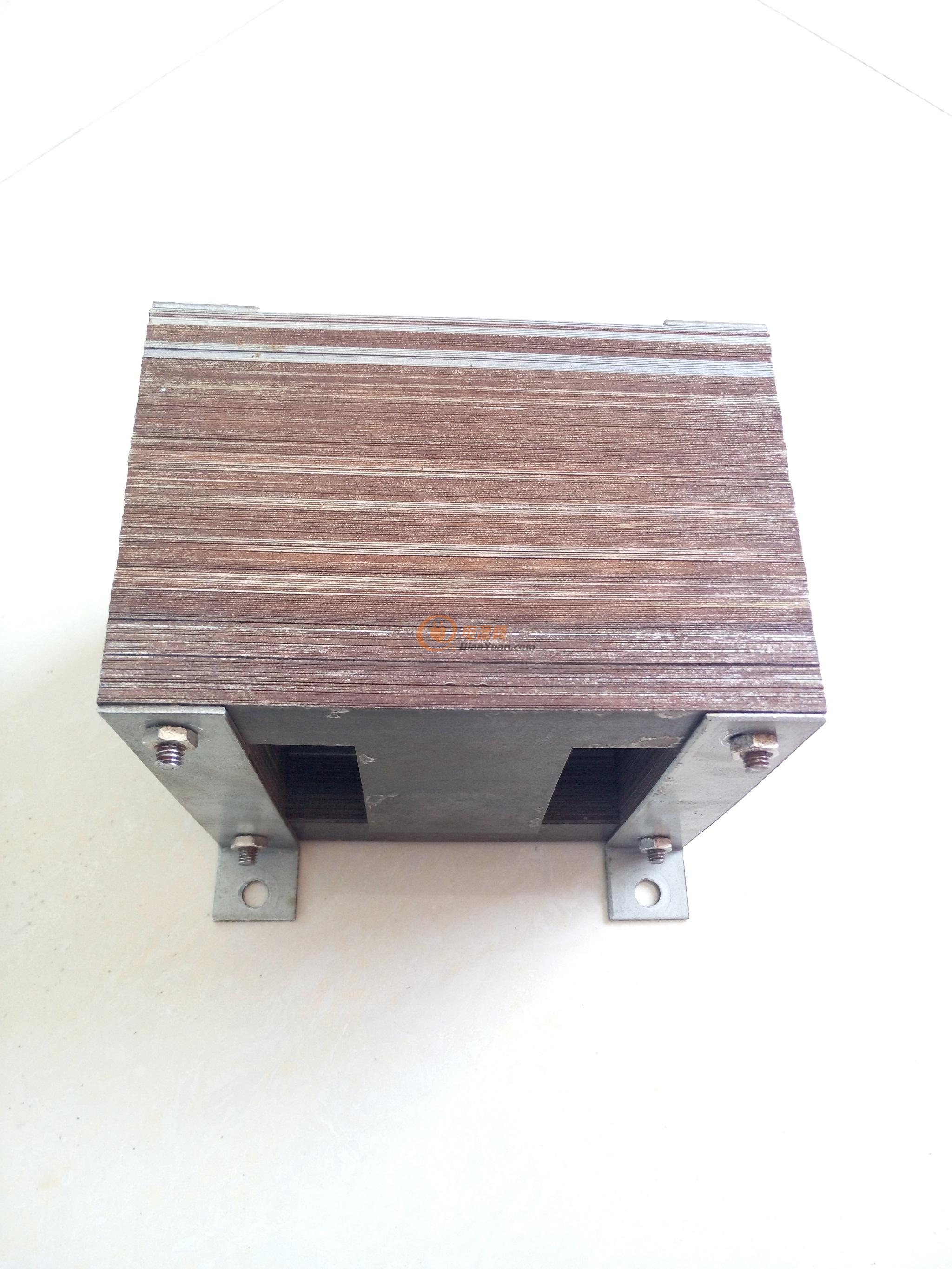

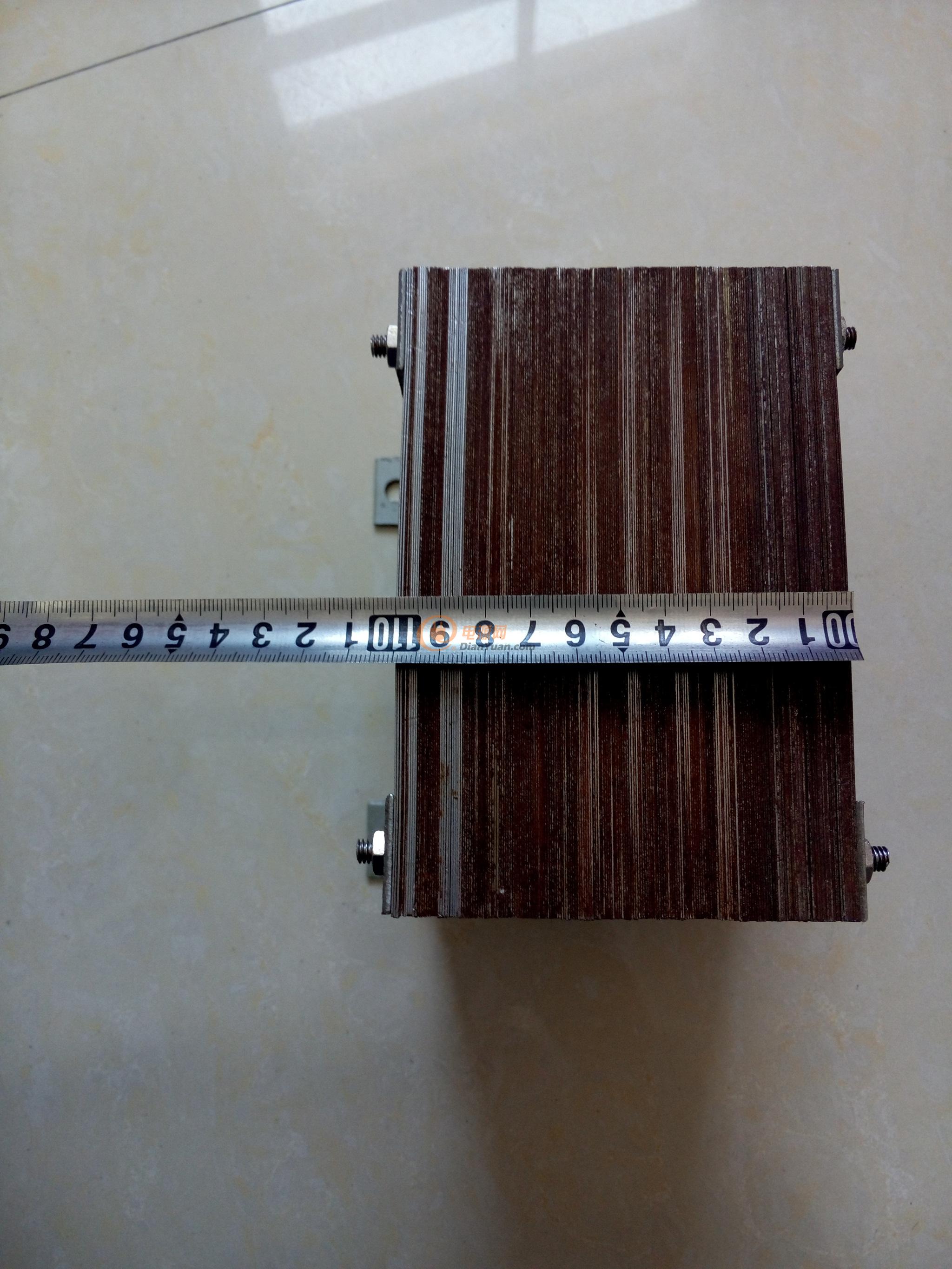

  這個變壓器之前疊厚8cm，我又加了2CM了。光鐵芯23斤，佘寬5cm疊厚10cm。

師傅們幫忙算算初級多少匝，想做成12/24V通用的。倍壓整流與橋式整流繼電器切換，還是推挽一邊6個TO247大管。







全部回復(25)
正序查看
倒序查看
549009960
LV.5
2
2015-10-30 23:24
12v頻率用400Hz，初級繞幾匝公空載電流不會太大？
0
回復
zzzxxx
LV.3
3
2015-10-31 08:17
@549009960
12v頻率用400Hz，初級繞幾匝公空載電流不會太大？
150*10差不多2000W，要效率的話1V1匝，通?？紤]到空載電流和內阻就0。7或0.8V1匝
0
回復
549009960
LV.5
4
2015-10-31 08:43
@zzzxxx
150*10差不多2000W，要效率的話1V1匝，通?？紤]到空載電流和內阻就0。7或0.8V1匝
你計算的1v1匝是在工頻50Hz下的，現在頻率提高了。
0
回復
hmy123456
LV.6
5
2015-10-31 10:54
@549009960
你計算的1v1匝是在工頻50Hz下的，現在頻率提高了。
50HZ下估計1V1匝有點多，400HZ下取6或者7V1匝試試。400HZ下鐵心可以做10多個千瓦
0
回復
xiam101
LV.2
6
2015-10-31 13:46
@hmy123456
50HZ下估計1V1匝有點多，400HZ下取6或者7V1匝試試。400HZ下鐵心可以做10多個千瓦

36電壓輸入0.8V1匝能做到2600w吧

0
回復
549009960
LV.5
7
2015-11-01 22:39
@hmy123456
50HZ下估計1V1匝有點多，400HZ下取6或者7V1匝試試。400HZ下鐵心可以做10多個千瓦

估計6/7v一匝有點多吧。最多也就1.5V了

不然空載電流相當大的。能做到4KW就非常牛； 這個不是做正弦波的，我拿來還要加4硅后級的

0
回復
hmy123456
LV.6
8
2015-11-02 12:37
@549009960
估計6/7v一匝有點多吧。最多也就1.5V了不然空載電流相當大的。能做到4KW就非常牛；這個不是做正弦波的，我拿來還要加4硅后級的
我說的是從常規的經濟特性來考慮的。不考慮鐵耗的情況下就要6匝。實際上這種變壓器不能用400HZ，如果考慮鐵耗匝數可以適當增加，你用1.5V的話銅損高，當然你要空載電流再小點你也可以用1V1匝，所以要做400HZ，可以用再小點的鐵心來做，鐵損少，4000瓦沒必要用這個大鐵心
0
回復
2015-11-03 10:13
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
回復
291133609
LV.7
10
2015-11-03 18:07

我這個是152*60的，鐵心7.3KG,銅線2KG,凈重9.3KG,工作頻率20--50HZ,



0
回復
549009960
LV.5
11
2015-11-04 00:47
@hmy123456
我說的是從常規的經濟特性來考慮的。不考慮鐵耗的情況下就要6匝。實際上這種變壓器不能用400HZ，如果考慮鐵耗匝數可以適當增加，你用1.5V的話銅損高，當然你要空載電流再小點你也可以用1V1匝，所以要做400HZ，可以用再小點的鐵心來做，鐵損少，4000瓦沒必要用這個大鐵心
今天繞好了次級線圈，接在220v上空載0.16A 是用1.35線繞的，275匝每匝0.8v
0
回復
hmy123456
LV.6
12
2015-11-04 09:51
@549009960
今天繞好了次級線圈，接在220v上空載0.16A 是用1.35線繞的，275匝每匝0.8v
還在用三極管，早該淘汰了，用MOS管幾個就夠了，96管太麻煩還效率低，用MOS管后你會立馬把什么3055扔到垃圾桶了
0
回復
549009960
LV.5
13
2015-11-04 23:40
@hmy123456
還在用三極管，早該淘汰了，用MOS管幾個就夠了，96管太麻煩還效率低，用MOS管后你會立馬把什么3055扔到垃圾桶了

這是別人換下來的變壓器，之前用在96管上面的。拆了加點硅鋼重做的 ，準備用DX350N08Q每邊6只。這管子好推動用882/772就可以。

0
回復
2015-11-06 15:41
@549009960
估計6/7v一匝有點多吧。最多也就1.5V了不然空載電流相當大的。能做到4KW就非常牛；這個不是做正弦波的，我拿來還要加4硅后級的
我建議還是別用鐵芯變壓器做，投資太大，功率又不高，用高頻磁芯變壓器多好
0
回復
549009960
LV.5
15
2015-11-06 16:50
@菜鳥玩逆變
我建議還是別用鐵芯變壓器做，投資太大，功率又不高，用高頻磁芯變壓器多好

已經繞好了次級線圈，1.35mm的線繞了275匝。初級用3.25mm紗包線兩個并繞8+8

0
回復
hmy123456
LV.6
16
2015-11-06 17:56
@291133609
我這個是152*60的，鐵心7.3KG,銅線2KG,凈重9.3KG,工作頻率20--50HZ,[圖片]

這個做什么用的？怪漂亮

0
回復
549009960
LV.5
17
2015-11-06 20:25
@hmy123456
這個做什么用的？怪漂亮
這個變壓器做的我看不中，你看他那變壓器次級線，那么細。我次級都用1.35的了初級3.25x2了
0
回復
549009960
LV.5
18
2015-11-07 16:45
@hmy123456
我說的是從常規的經濟特性來考慮的。不考慮鐵耗的情況下就要6匝。實際上這種變壓器不能用400HZ，如果考慮鐵耗匝數可以適當增加，你用1.5V的話銅損高，當然你要空載電流再小點你也可以用1V1匝，所以要做400HZ，可以用再小點的鐵心來做，鐵損少，4000瓦沒必要用這個大鐵心
沒辦法，初級還差那么一點點到8匝。只有用7匝了，初級7+7次級320匝。頻率500Hz空載2.5安，似乎有點大了。
0
回復
549009960
LV.5
19
2015-11-08 00:39
@549009960
這個變壓器做的我看不中，你看他那變壓器次級線，那么細。我次級都用1.35的了初級3.25x2了







先試試效果，不行了在用沙包扁線繞







0
回復
hmy123456
LV.6
20
2015-11-08 12:29
@549009960
[圖片] [圖片] [圖片] [圖片]先試試效果，不行了在用沙包扁線繞
人家干什么用的不知道的，圖片小線估計也不算細，那么多抽頭，你的前級呢欣賞下
0
回復
wwjj1966820
LV.7
21
2015-11-08 20:05
@hmy123456
人家干什么用的不知道的，圖片小線估計也不算細，那么多抽頭，你的前級呢欣賞下
四硅是漁機了。
0
回復
549009960
LV.5
22
2015-11-08 20:32
@wwjj1966820
四硅是漁機了。

變壓器太大了，突然不想做了

0
回復
hmy123456
LV.6
23
2015-11-09 10:27
@549009960
變壓器太大了，突然不想做了
不提倡搞魚機，保護環境
0
回復
549009960
LV.5
24
2016-10-15 22:52
@hmy123456
不提倡搞魚機，保護環境
現在前級完成了。用了20個IRFP3006目前沒有大電瓶來測試大負載，明天給你們上圖
0
回復
ss50495134
LV.2
25
2016-10-30 18:05
@549009960
現在前級完成了。用了20個IRFP3006目前沒有大電瓶來測試大負載，明天給你們上圖
沒必要那么多3006吧?。。。。?/div>
0
回復
549009960
LV.5
26
2016-10-31 18:34
@ss50495134
沒必要那么多3006吧?。。。?！
一個IRFP3006過15A，20個就是300A。設計功率可是4000W的
