最近做了一個反激開關電源,啟動電流太大,且電流不是從零開始,穩態也是電流不是從零開始,懂電流波形上看像是CCM模式,但是從電壓波形上看卻是DCM模式,看看有沒有哪位大俠能指導一下。以下是啟動和穩態的波形
啟動波形1 綠色為變壓器原邊電感電壓,粉紅為變壓器原邊電流
啟動波形2 變壓器原邊啟動電流

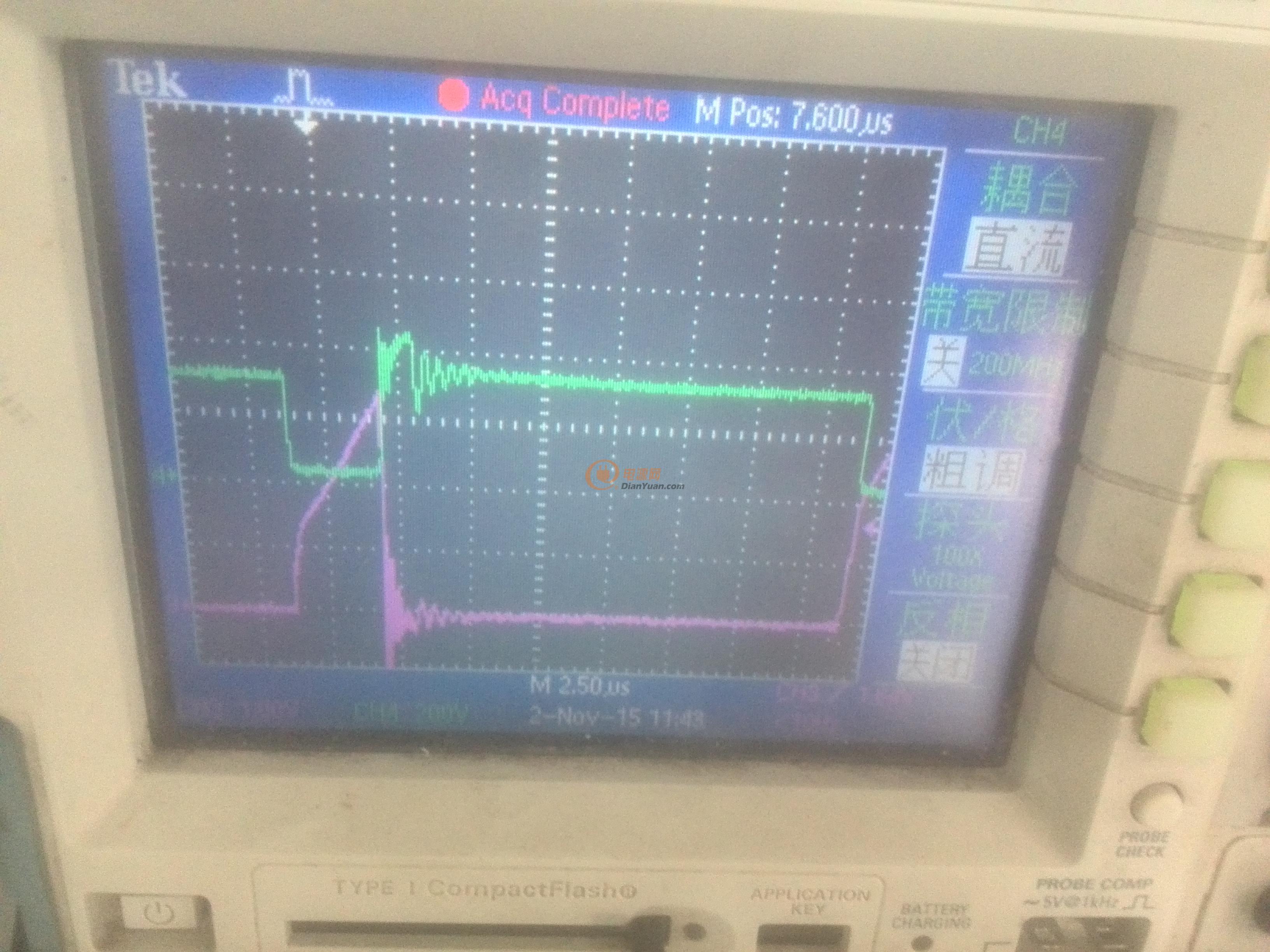

穩態波形1 綠色為變壓器原邊電感電壓,粉紅為變壓器原邊電流

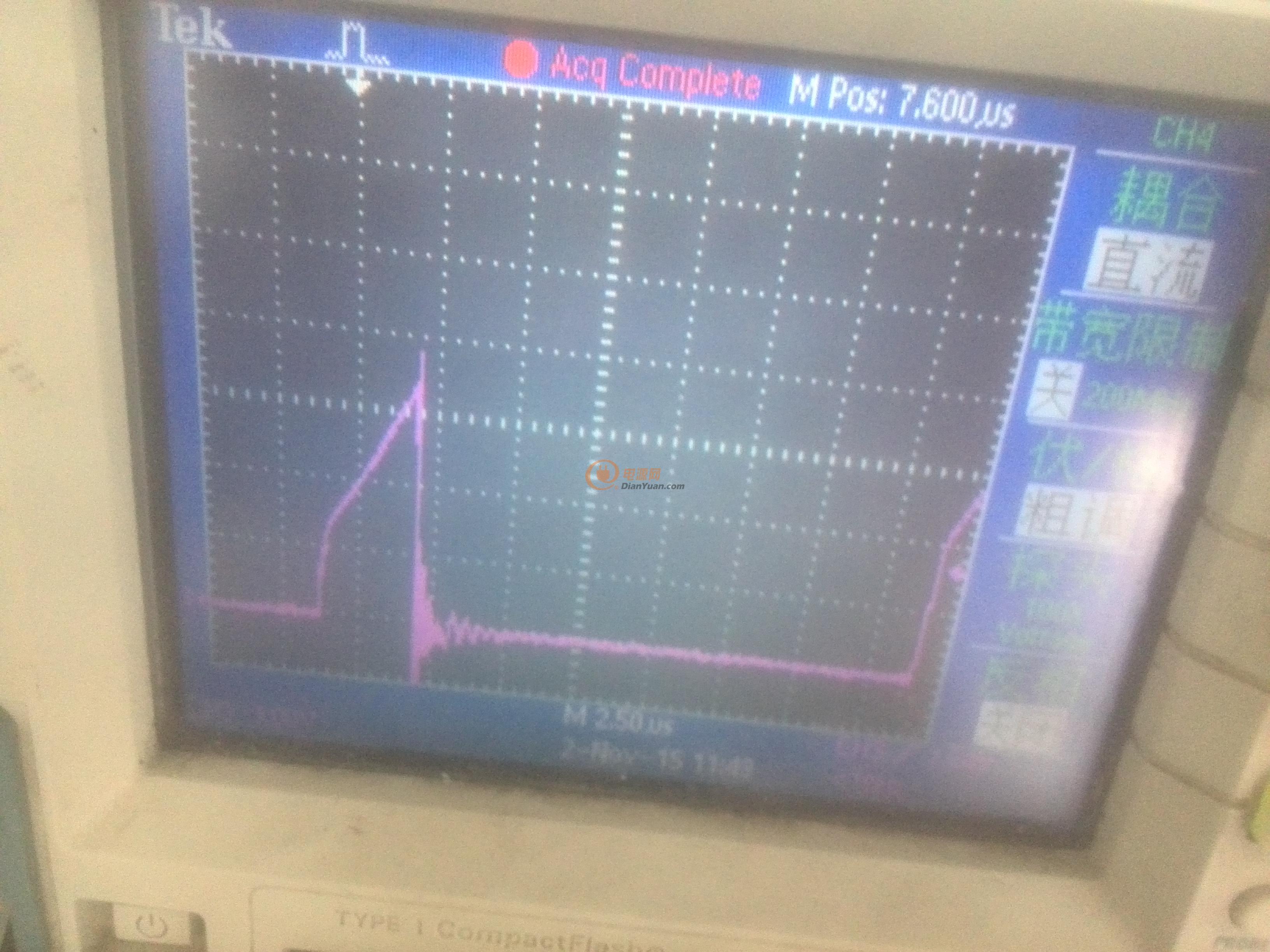

穩態波形2 變壓器原邊電流
峰值電流是不會擊穿MOSFET,但是我們公司用的開關電源芯片是KA5L0380R,一款很老的開關電源芯片,沒有電流環控制的,這個芯片的電流保護是2.15A,我現在的起機電流折算下來是2.14A,剛好在這個臨界值上,就怕批量的時候有可能會誤觸發這個過流保護功能,開關電源會工作不正常。
而且我的穩態電流波形為什么看起來也像CCM模式呢
(2)減小原邊電感,是不是可以理解為我如果把負載側負載加大也可以呢。

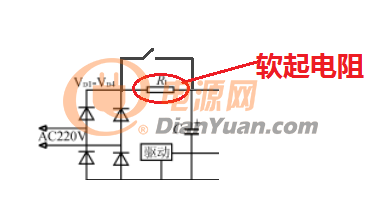

這個是給電容預充電的。我指的軟啟動時間是指IC的PWM從0到最大穩定的這個過程,輸出電壓建立時間。
如果把這個電阻加大了,那么輸入電壓會變低,占空比增大,電流進入連續模式。應該是這個電阻上的開關打開后,PWM再工作比較好。
減小原邊電感量,同樣的占空比,I會變大,則能量傳遞更多,沒那么快進入連續模式。
我算過3mH的△B,開機時候很大已經導致磁芯飽和了,穩態△B 為0.4,有點大了,所以我后面把電感改為1mH,穩態時△B為0.15可以接受,但是開機電流還是很大,我的這款開關電源芯片太老了,是電壓型控制的,現在打算改變壓器把可靠性提高,后期打算把開關電源方案換掉了,太難弄了,開機電流根本不可控
