這是我用H橋做的電機正反轉的圖，但一接上24v，24v電源就嗯嗯叫，mos管也發熱厲害

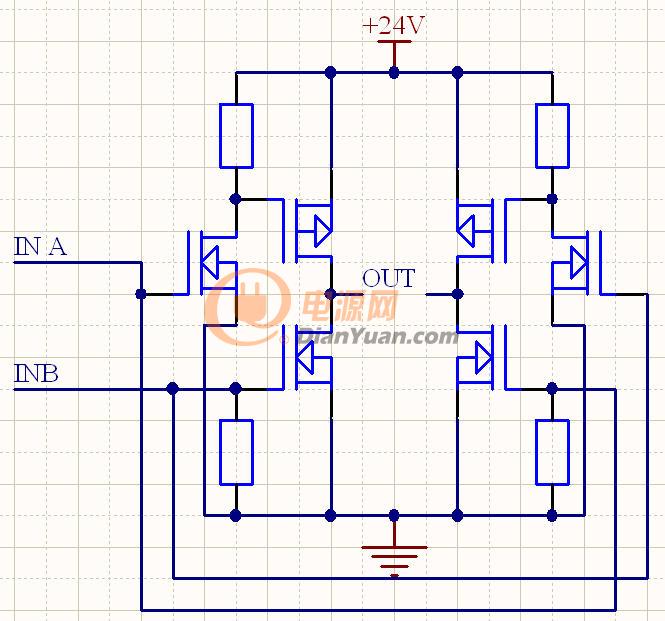

這是我用H橋做的電機正反轉的圖，但一接上24v，24v電源就嗯嗯叫，mos管也發熱厲害，測了下右邊的IRF9540跟IRF540燒壞了，麻煩問下怎么回事，謝謝

QQ截圖20151102163650

全部回復(15)
正序查看
倒序查看
2015-11-03 10:03
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
回復
ghsdwf
LV.6
3
2015-11-03 22:17
驅動有問題，上下管之間的驅動必須有死區，一般H橋可用專用驅動IC來驅動。
0
回復
a208hlc
LV.1
4
2015-11-19 12:38
這個mos驅動慢，且沒有錯時開通處理
0
回復
binpeng
LV.3
5
2015-11-23 08:51
這個電路控制方法錯誤啊，四個管處于導通狀態。
0
回復
binpeng
LV.3
6
2015-11-23 14:43
你的這個電路也叫H橋？
0
回復
2015-11-25 17:46
你這R1 R2 不要接了，中點是12V 對兩個管子而言都是導通。。。。。。
0
回復
binpeng
LV.3
8
2015-11-27 09:30
@caobiao8888
你這R1R2不要接了，中點是12V對兩個管子而言都是導通。。。。。。
請問，不解，，，，，，如何控制？
0
回復
2016-05-30 12:02
@caobiao8888
你這R1R2不要接了，中點是12V對兩個管子而言都是導通。。。。。。
這說到點上了。
0
回復
binpeng
LV.3
10
2016-06-17 05:05
@binpeng
請問，不解，，，，，，如何控制？

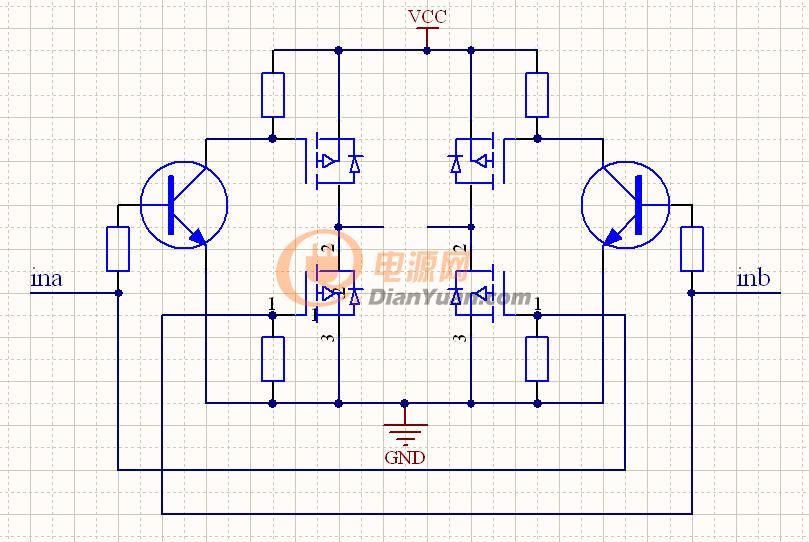

這才是橋

0
回復
2016-06-20 13:52
@binpeng
[圖片] 這才是橋

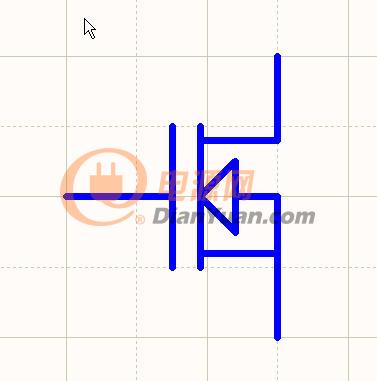

下面兩個應該是N溝道MOS管吧，不然怎么導通
0
回復
binpeng
LV.3
12
2016-06-20 14:09
@小周周的主銀
下面兩個應該是N溝道MOS管吧，不然怎么導通

道統：

1、INA加使5～12V電源，inB關閉，此時ibA上下兩管道統

2、INA關閉，inB加5～12V電源，此時ibB上下兩管道統

3、注意：INA和inB不可同時加電！

圖，沒有畫全管子的類型啊。







0
回復
2016-06-21 07:38
@尚尚網
這說到點上了。

V2和V4換下位置就可以了

0
回復
2016-07-27 14:11
@binpeng
請問，不解，，，，，，如何控制？
對呀，還是不太明白。能否再詳細點。謝謝了。
0
回復
Kaiwen彭
LV.1
15
2016-07-28 13:40
圖不對，根本走不通，建議弄懂H橋原理再搭電路
0
回復
2016-08-24 10:55
@Kaiwen彭
圖不對，根本走不通，建議弄懂H橋原理再搭電路
換成三極管就可以了
0
回復
立
即
發
帖
