【技術盛宴】150W電源設計

電源輸出36V；

150W設計

全部回復(21)
正序查看
倒序查看
2015-11-09 21:27
頂你
0
回復
fanchay
LV.5
3
2015-11-10 08:22
@不要放棄
頂你
//
0
回復
2015-11-11 09:05
然后捏  不更新啦
0
回復
ta7698
LV.9
5
2015-11-11 11:29
繼續............
0
回復
chuangmao
LV.7
6
2015-11-11 13:30
我正做9V 13A電源，樓主有什么好的經驗方法分亨。
0
回復
joe_choo
LV.4
7
2015-11-11 13:39
怎么沒下一步了
0
回復
馮斌
LV.5
8
2015-11-11 21:44
@joe_choo
怎么沒下一步了
suihouhuigengxin
0
回復
chuangmao
LV.7
9
2015-11-12 13:35
@chuangmao
我正做9V13A電源，樓主有什么好的經驗方法分亨。
9V 13A 全電壓輸入，PQ3220磁芯，現在高壓220V做到12A輸出，滿載90.3%，低壓110V做到10A輸出，滿載88.7%。
0
回復
zhangyiping
LV.9
10
2015-11-14 18:47
@馮斌
suihouhuigengxin

其實，不用這么大，2625足夠了，是3230的一半，開關頻率80千赫比較低就可以了，但必須是橋式的，即半橋了，如果反激的做不到。

0
回復
馮斌
LV.5
11
2015-11-15 13:05
@zhangyiping
其實，不用這么大，2625足夠了，是3230的一半，開關頻率80千赫比較低就可以了，但必須是橋式的，即半橋了，如果反激的做不到。

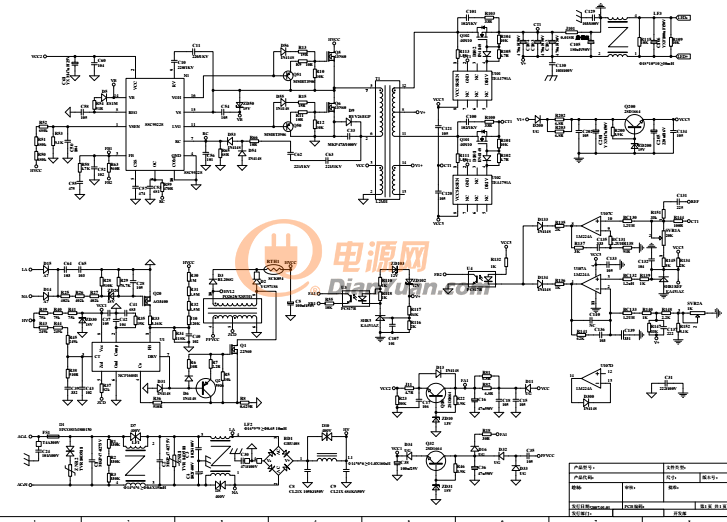

電路原理圖



0
回復
馮斌
LV.5
12
2015-11-15 13:05
@馮斌
  電路原理圖[圖片]

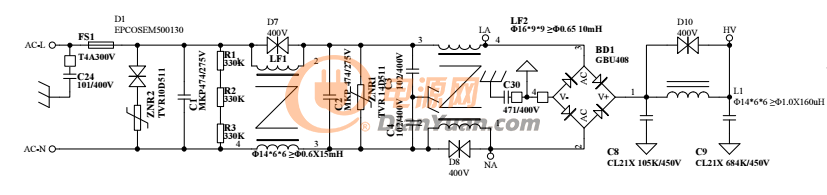

輸入部分的保護

0
回復
馮斌
LV.5
13
2015-11-15 13:11
@馮斌
輸入部分的保護[圖片]



0
回復
馮斌
LV.5
14
2015-11-21 13:33
@馮斌

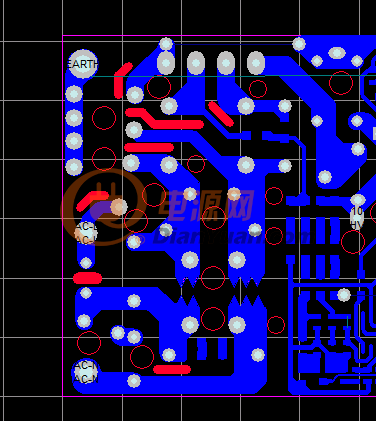

[圖片]

0
回復
anguslin
LV.5
15
2015-11-27 10:10
@馮斌

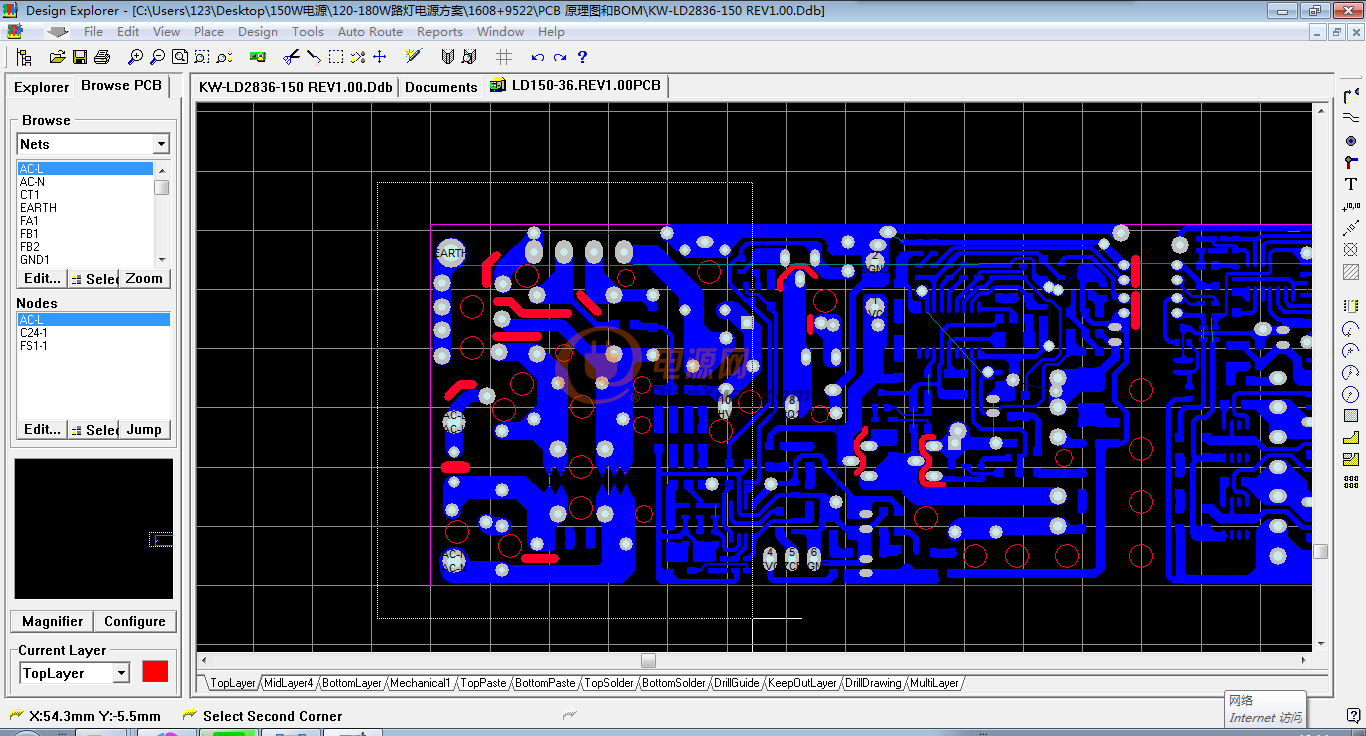

[圖片][圖片][圖片][圖片][圖片]
請問做150W，36V，4.17A用多大的變壓器比較好？PQ3230夠嗎？
0
回復
馮斌
LV.5
16
2015-12-05 20:03
@anguslin
請問做150W，36V，4.17A用多大的變壓器比較好？PQ3230夠嗎？

LSC20N65.pdf

SSC9522S Application Note Rev.0.3(TSK).pdf

0
回復
馮斌
LV.5
17
2015-12-05 20:04
@馮斌
LSC20N65.pdfSSC9522SApplicationNoteRev.0.3(TSK).pdf
150W_XY-LD2836-150W L1.pdf
0
回復
2015-12-08 19:21
@chuangmao
9V13A全電壓輸入，PQ3220磁芯，現在高壓220V做到12A輸出，滿載90.3%，低壓110V做到10A輸出，滿載88.7%。
好高的效率,什么拓?fù)渥龅?
0
回復
taoyaodong
LV.3
19
2016-01-04 09:35
@馮斌
150W_XY-LD2836-150WL1.pdf
0
回復
luckyangman
LV.1
20
2016-03-07 23:27
0
回復
flockmaster
LV.1
21
2016-03-11 11:19
0
回復
馮斌
LV.5
22
2016-03-11 19:36
@flockmaster
[圖片]
有成品
