 ABB公司采用的主電路結構如圖2-2所示，采用了8+1個級聯模塊，其中8個模塊為正常工作時的模塊數目，1個模塊為備用模塊，或者稱之為冗余模塊。該系統的整體結構如下圖所示。

    在2012年，1.2MVA容量的電力電子變壓器成功在瑞士聯邦鐵路上試運行成功。

 感謝鼓勵！

我盡量說清楚哈！

有說的不對的地方，還望指教??！

樓主，高鐵的三電平電力電子變換器的IGBT一般是多高電壓，是1700V還是3300V？

我現在看到的資料是采用3300V的IGBT模塊。

    國內對電力電子變壓器的研究起步較晚，而且主要以各大高校為主，而且均以仿真以及小功率實驗驗證為主。智能電網是近幾年比較火的，而且很多高校將電力電子變壓器的應用方向轉向電網，我所在的團隊主要研究的是將電力電子變壓器應用在機車牽引系統中。

    前面已經簡單介紹過我國牽引系統中牽引網電壓的參數，即25KV/50Hz，相比于上面提到的瑞士的牽引網15KV/16.7Hz，我們的牽引網電壓更高，因此如果采用上面圖2-2所示的H橋級聯拓?fù)浣Y(jié)構，級聯的數目將大大增加，而級聯數目越多，系統的復雜度越大，不僅系統的可靠性大大降低，系統的控制也將變得更加復雜。

    機車車載電力電子變壓器的拓?fù)浣Y(jié)構示意圖可以用圖2-3所示，如前所述，主要包括級聯AC-DC整流器、直直DC-DC變換器以及三相逆變器；在AC-DC側與采用傳統的H橋級聯不同的是，在這采用的是二極管箝位三電平的拓?fù)浣Y(jié)構，采用這種結構的原因就是在每個模塊的耐壓等級提高了，而且設備的容量也提高了；在DC-DC側采用的是半橋二極管箝位三電平的結構，采用這種結構第一可以實現與整流器輸出直流電源的電壓匹配，更重要的一點是采用這種結構可以實現ZVS，從而能夠?qū)崿F(xiàn)減少器件的損耗，在DC-DC側采用中頻變壓器實現電壓耦合。

圖2-3： 機車車載電力電子變壓器拓?fù)?/span>

    在AC-DC側和DC-DC側均采用二極管箝位三電平電路如圖2-4所示：

圖2-4： 機車車載電力電子變壓器拓?fù)?/span>

   相比于采用H橋級聯的結構，二極管箝位三電平每個模塊的直流側有兩個電容，而對于這種多電平結構，電容電壓均衡是一個固有問題，對于電容電壓均衡問題的解決可以參見之前發的一篇帖子（http://www.e-ticket.cn/bbs/1512824.html），這篇帖子詳細分析了二極管箝位三電平的工作模式以及解決電容電壓均衡問題的方法。



高手是高校還是公司就職？

電力電子變壓器的實現是個難題，器件，拓?fù)涠加幸欢ǖ奶魬?zhàn)

3.電力電子變壓器在智能電網中的應用

    變壓器（Transformer）作為電力系統中最重要的一部分，早在電力系統出現之初就起到了決定性的作用。19世紀末20世紀初Thomas Edison的直流供電系統和Westinghouse的交流供電系統的交直流電之爭，正是因?yàn)樽儔浩鞯某霈F(xiàn)，使得電能在長途傳輸過程中固有問題得到解決，因而交流電在這場爭論中占據了上風。

    配電變壓器的廣泛使用也促成了當今的整個電力系統的發展，配電變壓器的作用主要是電壓隔離、電壓變換等。配電變壓器的優點是顯而易見的，如成本低、可靠性較高且發展已經相當成熟；然而，變壓器也有其固有的缺點，如體積至尺寸較大、質量較大，負載時電壓的跌落，電能質量較差，對諧波較為敏感，對于油浸式變壓器變壓器油的泄露也會造成環境問題。

見識了！謝謝樓主！

現在的電力變壓器固有缺點但是電子變壓器要想大規模代替?zhèn)鹘y(tǒng)變壓器估計是行不通的，電子變壓器只能在小功率場合某一特定的地方有一定優勢。變壓器重量大但是對變電站來說這都不是事，因?yàn)橐坏┙ǔ蔁o需移動。至于體積大這個不一定的，同樣500KW的變壓器也許電子變壓器的體積更大

電力變壓器技術成熟可靠性高，成本低，幾百伏到幾百千伏，功率不分大小，適用不同場合型號眾多。還有過載能力強，干擾低，效率高，大型變壓器達到99%。電子變壓器成本高，可靠性相對變壓器不高，電壓做不高，功率做不大，干擾比相比偏大，效率也也不一定比變壓器高?？估讚粢膊槐茸儔浩骱谩５请S著半導體技術發展，電子變壓器功率密度越來越大，體積越來越小所以在特定場合電子變壓器會用的更廣泛

你說的很準確，現在大功率電力電子器件的成本很高，由于耐壓等級的限制，電力電子變壓器的體積未必會小，但電力電子變壓器作為一個未來發展的趨勢，隨著電力電子器件的發展，電力電子變壓器的體積和效率必將超越傳統變壓器。

        為解決傳統配電變壓器的不足，同時也是滿足智能電網中的要求，電力電子變壓器就成為了一種可替代的方案。

        有國外學者提出未來可再能源電能傳輸和管理系統(Future Renewable Electric Energy Delivery and Management, FREEDM)，如圖2-5所示。

圖2-5 FREEDM系統

該系統主要面向于可再生能源的應用與管理，包括居民級的分布式可再生電源系統( Distributed Renewable Energy Resource, DRER )、分布式能源存儲設備( Distributed Energy Storage Device, DESD )、負載( Load )、智能故障管理子系統( Intelligent Fault Management subsystem, IFM )、智能電能管理子系統( Intelligent Energy Management subsystem, IEM )。每一個IEM系統均由電力電子變壓器作為智能控制器，這里電力電子變壓器也稱之為固態變壓器( Solid State Transformer, SST )。在居民室內的SST裝置如圖2-6所示。

圖2-6 Solid State Transformer

    SST提供兩個用戶接口120V/AC和400V/DC，120V交流電壓為居民日常供電，400V直流接口為可再生能源并網發電的接口。SST的主要結構如圖2-7所示，該結構主要包括AC-DC 整流器、DC-DC變換器、DC-AC逆變器。

圖2-7 SST Topology

預留一樓。。

3.Simulation

    說了這么多，行不行，先仿個真！

    仿真是基于MATLAB/SIMULINK的仿真軟件，其他仿真軟件還有很多(之前也用到Power Simulation，即PSIM做過開關變換器的仿真，也很好用，而且軟件安裝后才幾百M(fèi)B)，個人覺得做大功率電力電子這一塊，MATLAB真的很強大(MATLAB不僅可以在實現電氣仿真，還能實現經濟、航空航天、地質學......正是因?yàn)楣δ軓?qiáng)大，因此只是安裝包就有十幾個GB.....隨著功能日益改善，安裝包也越來越大，MATLAB2015安裝后占用硬盤30GB...)。在此申明，本人沒有在此植入廣告，只是分享自己覺得好用的仿真軟件。等有時間希望可以把MATLAB安裝包傳到電源網，不知道電源網是否有類似于資源共享的帖子。(鄭重申明：僅限學習交流，嚴禁商用！)

    圖3-1是級聯整流器交流輸入側的多電平電壓波形，有多少個階梯波，請眼神好的數一下；

圖3-1 變換器交流側多電平電壓波形

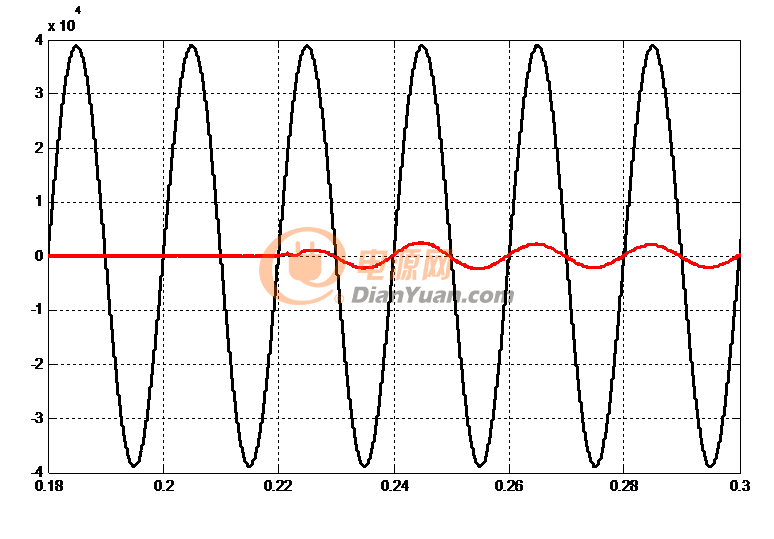

    圖3-2是負載突變時，交流輸入電壓（黑色）和電流（紅色）的波形，可以從波形可以看出，整個系統基本上可以在一個電網周期（0.02s）內可以實現穩定，系統的動態性能較好；

 圖3-2負載突變時波形

    圖3-3是系統穩定時，交流輸入電壓和電流的波形，從交流電壓（黑色）和交流電流（紅色）的相位可以看出，功率因數PF基本達到了是1的要求；

 圖3-3系統穩定時的波形

   圖3-4是整個系統運行時的直流側輸出電壓波形，在0.22s時系統由空載突變到負載，可以看出系統在空載和帶載時，系統均可以保持穩定運行。

圖3-4直流側電壓波形

客氣了！

現在看來器件成本比較高，而且一個較新的東西，實現商業化都需要一個過程。

這個可算是高端技術研究了，看看有點高壓變頻器的味道。

   實驗結果

   以三模塊級聯，做了整流實驗，至少在小功率模塊下，實驗結果較為理想。

   左邊圖片示波器四路通道分別是三路(通道1、2和3)輸出直流電壓以及網側交流電流(4通道)；右圖為網側輸入交流電壓(淡藍色)、端口多電平(藍色)以及交流電流(綠色)波形。

相關工具：

繪圖軟件：Microsoft Visio 2010

仿真軟件：MATLAB/Simulation

參考文獻：

[1] Drazen Dujic,Chuanhong Zhao,et,al. Power Electronic Traction Transformer-Low Voltage Prototype[J]. IEEE TRANSACTIONS ON POWER ELECTRONICS 2013,28(12):5522-5534.

[2] Chuanhong Zhao,Drazen Dujic,et,al. Power Electronic Traction Transformer-Medium Voltage Prototype[J]. IEEE TRANSACTIONS ON POWER ELECTRONICS, 2014,61(7):3257-3268.

[3] Tiefu Zhao,Gangyao Wang,et,al. Voltage and Power Balance Control for a Cascaded H-Bridge Converter-Based Solid -State Transformer[J]. IEEE TRANSACTIONS ON POWER ELECTRONICS,2013,28(4):1523-1532.

[4] Overview of PI-Based Solutions for the Control of DC Buses of a Single-Phase H-Bridge Multilevel Active Rectifier[J]. IEEE TRANSACTIONS ON    INDUSTRY APPLICATIONS,2008,44(3):857-866.

3個模塊級聯，輸入電壓多少V啊？

電子的體積優勢很大，但效率超過工頻不可能吧，那個效率輕而易舉98-99%，再有過載能力也不是一個級別的。

電子取代工頻是從小往大逐步的，一定功率后會遇到瓶頸，比如幾Mva
