怎么熱機就直通呢一開始很好用一會就直通啊！

全部回復(25)

只看樓主

正序查看

倒序查看

王彥召

LV.3

2015-11-29 19:13

回復

王彥召

LV.3

2015-11-29 19:21

@王彥召

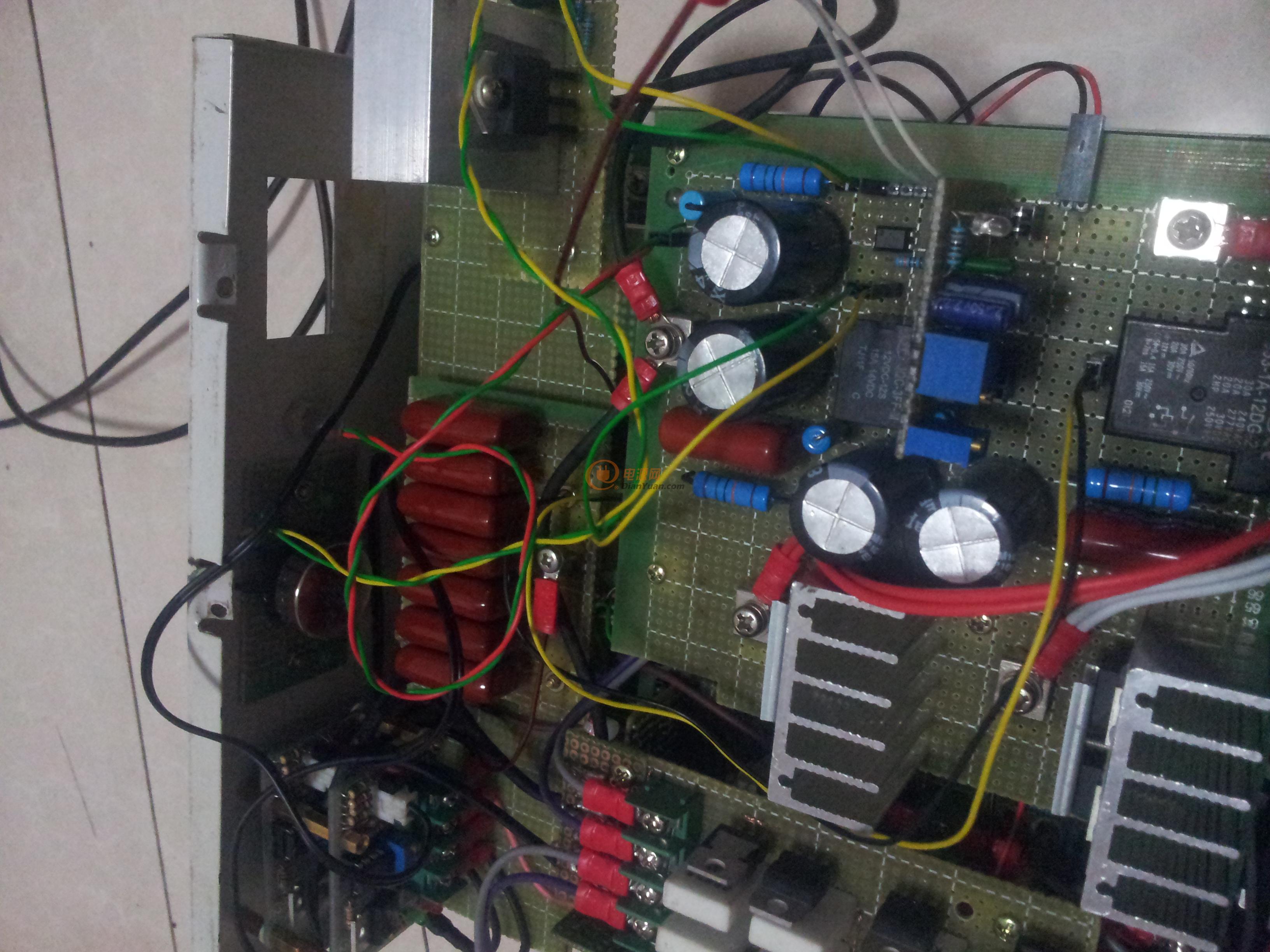

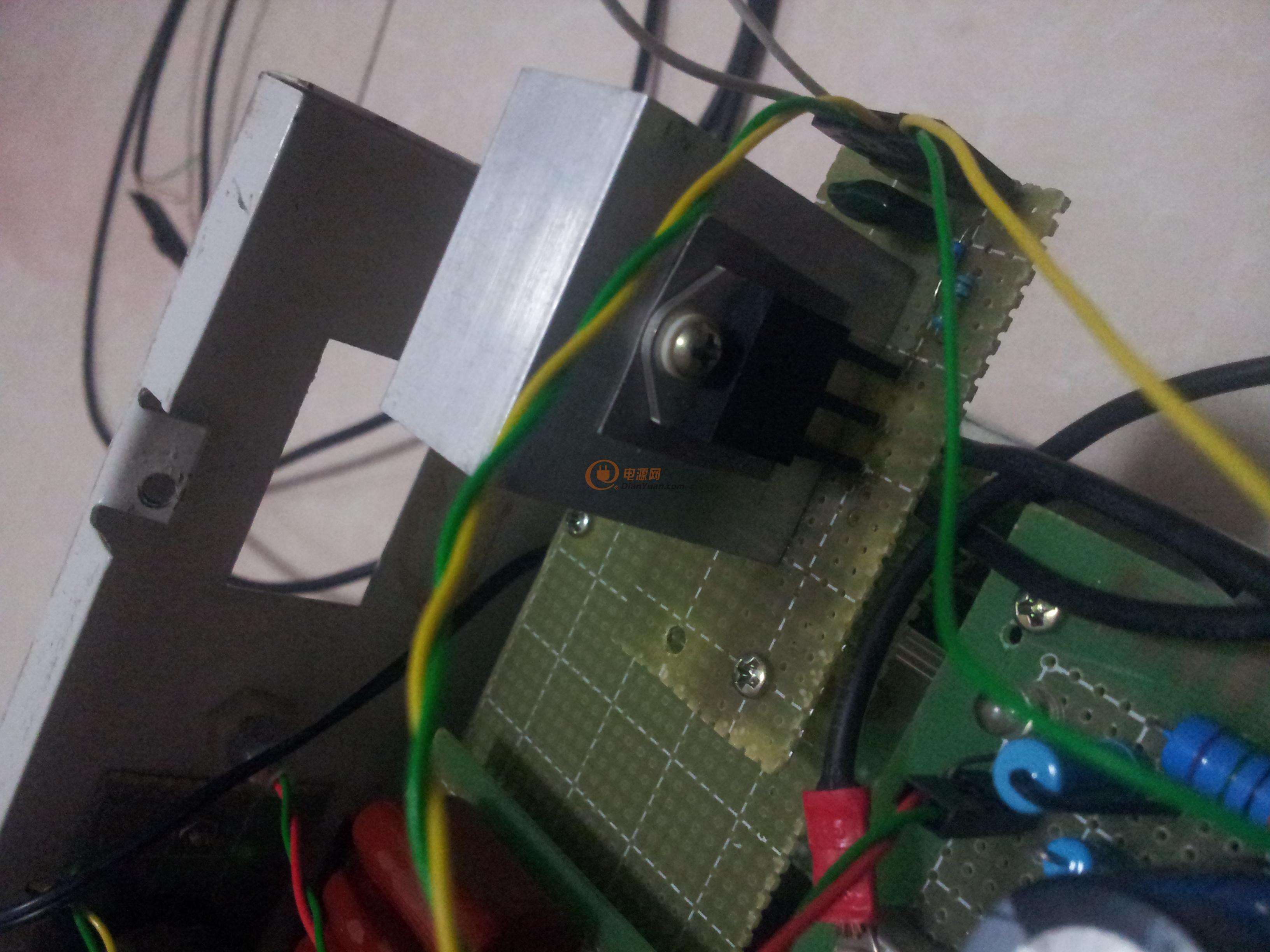

[圖片]

全橋整流800~950V DC 后級650V1.5UF*7+1.2MM*200T左右熱機直通厲害

回復

wj_12691495

LV.8

2015-11-30 07:31

@王彥召

[圖片]全橋整流800~950VDC后級650V1.5UF*7+1.2MM*200T左右熱機直通厲害

機子搞的蠻扎實呀?。?！

回復

ymyangyong

2015-11-30 16:51

@王彥召

[圖片]全橋整流800~950VDC后級650V1.5UF*7+1.2MM*200T左右熱機直通厲害

洞洞板布線可能有干擾，用示波器看下波形。

回復

王彥召

LV.3

2015-12-01 20:20

@ymyangyong

洞洞板布線可能有干擾，用示波器看下波形。

冷機工作正常呀兩邊場管升溫到40度左右散熱風機一轉就開始出現直通現象斷掉風機電源還是直通一直通場管發熱加劇好在有較大的余量和過電流保護電路前級有干擾到是有可能后級怎么來的干擾呢再加倆電容試試！

回復

王彥召

LV.3

2015-12-01 20:33

@王彥召

后級高壓帶載壓降四百多伏空載有1000左右吧和這個有關嗎？

回復

王彥召

LV.3

2015-12-01 20:40

@王彥召

后級高壓帶載壓降四百多伏空載有1000左右吧和這個有關嗎？

還有就是混頻打開后頻率降低了混頻基波15Hz

回復

王彥召

LV.3

2015-12-01 20:51

@王彥召

還有就是混頻打開后頻率降低了混頻基波15Hz

最大的一個疑問為什么在直通過程中用繼電器斷開高壓輸出正級后還有直通電流呢而把正級從水里拿出后直通電流就斷了？？？？麻煩高手解說一下?。。?

回復

Rachelmi

LV.9

2015-12-02 14:29

@王彥召

最大的一個疑問為什么在直通過程中用繼電器斷開高壓輸出正級后還有直通電流呢而把正級從水里拿出后直通電流就斷了？？？？麻煩高手解說一下?。。?/span>

高手哪

回復

電源網-fqd

2015-12-03 10:15

已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/

回復

支持你

LV.6

2015-12-03 11:34

@王彥召

[圖片]全橋整流800~950VDC后級650V1.5UF*7+1.2MM*200T左右熱機直通厲害

換個1600V的硅試試。

回復

Rachelmi

LV.9

2015-12-03 11:48

@支持你

換個1600V的硅試試。

可以有

回復

空軍通信兵

LV.8

2015-12-03 16:55

@ymyangyong

洞洞板布線可能有干擾，用示波器看下波形。

不要用示波器看波形，應為次級的電壓會互感到初級，初級電壓會有很高的尖峰電壓，如果非要用示波器要用帶有衰減的探頭來看。一般探頭估計會燒示波器的。

回復

空軍通信兵

LV.8

2015-12-03 16:59

@王彥召

這種魚機，變壓器初級最好用銅箔繞，而且電路上初級要加吸收尖峰電壓的電路尖峰電壓在在帶載的情況下會很高（這個尖峰電壓和變壓器漏感有關）?？蛰d尖峰電壓會很小，甚至沒有尖峰。我以前做過魚機，我不敢用示波器測MOS管上波形的，怕尖峰電壓干掉示波器。

回復

王彥召

LV.3

2015-12-03 20:27

@電源網-fqd

已經被添加到社區經典圖庫嘍http://www.e-ticket.cn/bbs/classic/

有在線的嗎？

回復

王彥召

LV.3

2015-12-03 20:29

@王彥召

有在線的嗎？

硅是800V 50A的

回復

王彥召

LV.3

2015-12-03 20:30

@王彥召

硅是800V50A的

硅也沒壞??？

回復

王彥召

LV.3

2015-12-03 20:35

@王彥召

硅也沒壞啊？

用耐壓4KV的探頭看的后級波型輸出波形有那個平臺期

后級直通和前級也有關嗎？

回復

王彥召

LV.3

2015-12-03 20:41

@王彥召

用耐壓4KV的探頭看的后級波型輸出波形有那個平臺期后級直通和前級也有關嗎？

回復

王彥召

LV.3

2015-12-03 20:41

@王彥召

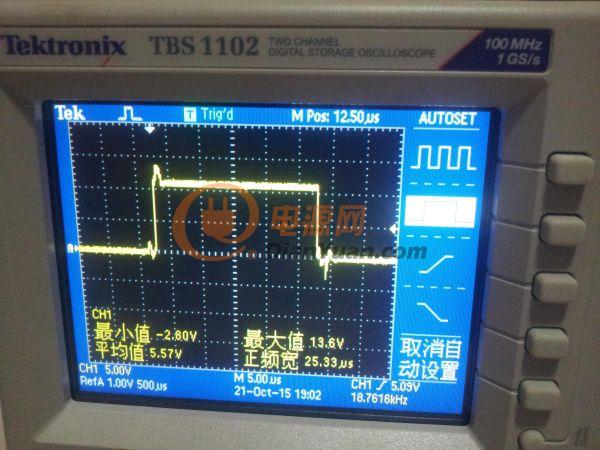

[圖片]

前級波形有尖峰

回復

空軍通信兵

LV.8

2015-12-04 09:55

@王彥召

前級波形有尖峰

帶滿載尖峰電壓更高，所以不建議用示波器在帶滿載的情況下看波形，除非你的示波器有帶衰減的差分探頭，能測1500V的電壓。但是一般的示波器測量最高電壓VPP才300V.電魚機這類機器次級變壓器輸出都在400V(交流）后端還有一個大電感自感（有可控硅來關斷實現自感），這個自感電壓再加上推挽出來的電壓，兩個電壓疊加輸出1KV的電壓。我以前用我的萬用表AC檔測試12V那里就有1KV。所以用示波器測試要小心，空載可以測試一下，帶滿載一點要小心。最好先用萬用表判斷一下。
