想了半天還是發在逆變版塊吧！
先上圖吧?。?

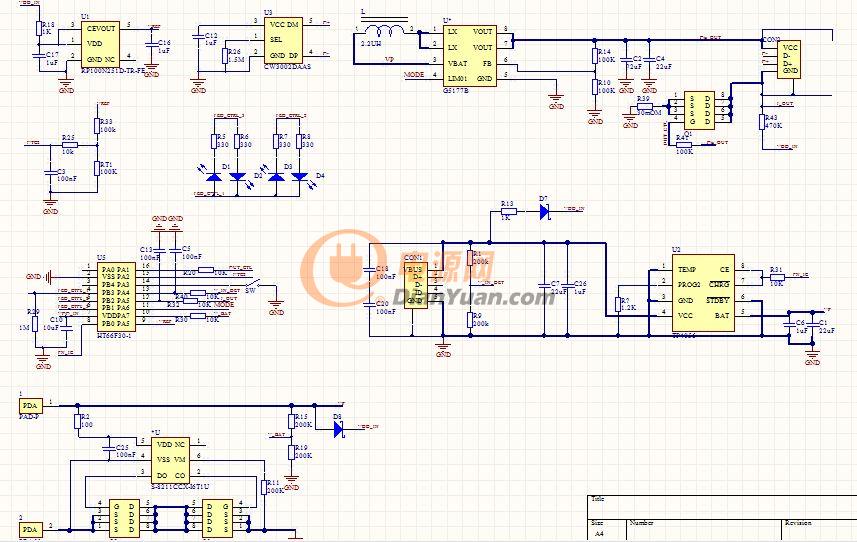

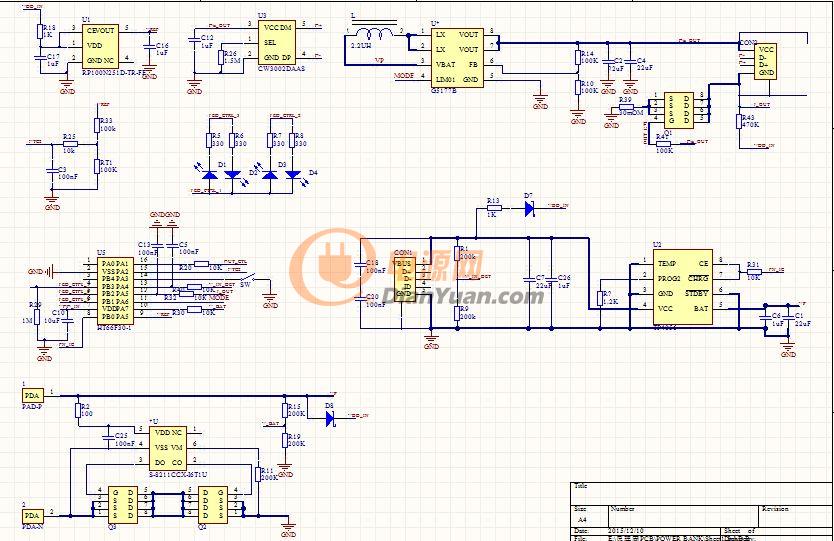

這是原理圖，不太清晰，后面有PDF.

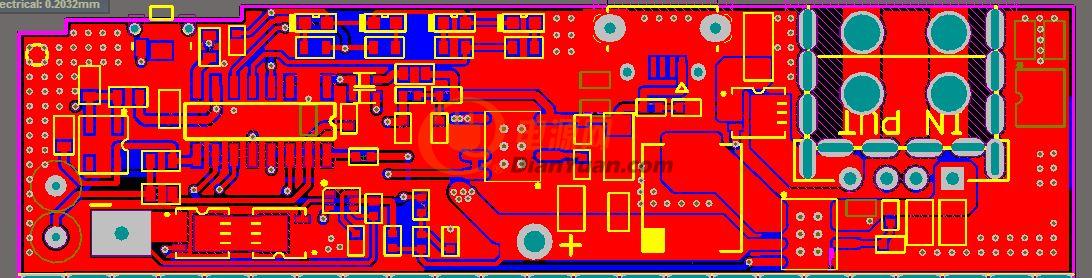

pcb。雙面板，板子形狀是和小米的形狀相同，買外殼比較方便。

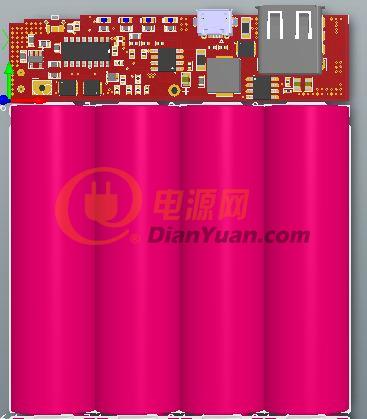

哈哈！這個就是3D的嘍?？粗€可以。貼片電阻電容用的都很小的封裝，焊接要有一定的功底才行。電芯充放電保護IC要用風槍焊哦！
有問題可以留言哦，程式不是我編的我只有下載檔。
【技術盛宴】充電寶也是逆變
全部回復(46)
正序查看
倒序查看
@飛天螞蟻

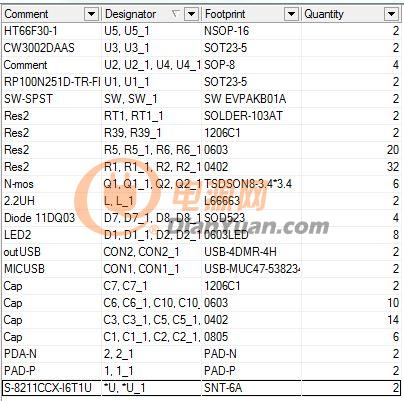

[圖片]BOM表不是很正式。
S-8211C_datasheet.pdf
這部份是充放電保護部分，跟一般手機電池保護電路相似，不同是使用S-8211保護IC，這是一款低功耗保護IC，外圍元件少。在ASUS手機POWERbank內也使用了同樣的保護IC。R15&R19夠成電池電壓偵測電路，BMU通過偵測此點電壓進行計算電池容量，現在市面的Powerbank都是采用這種方法，準確性不高，但是經濟實惠，電路簡單，在筆記本電池中都會有專門的IC進行庫倫計算容量。用在充電寶不使用。VD8是BMU供電二極管。
0
回復
@飛天螞蟻
S-8211C_datasheet.pdf[圖片]這部份是充放電保護部分，跟一般手機電池保護電路相似，不同是使用S-8211保護IC，這是一款低功耗保護IC，外圍元件少。在ASUS手機POWERbank內也使用了同樣的保護IC。R15&R19夠成電池電壓偵測電路，BMU通過偵測此點電壓進行計算電池容量，現在市面的Powerbank都是采用這種方法，準確性不高，但是經濟實惠，電路簡單，在筆記本電池中都會有專門的IC進行庫倫計算容量。用在充電寶不使用。VD8是BMU供電二極管。
TP4056.pdf
充電電路采用最常用的TP4056.最大支持1A充電電流，如果電池容量大充電時間會長。TP4056是線性鋰離子電池管理芯片，具有溫度保護和充電狀態顯示功能，此功能已屏蔽，充電溫度保護和電量狀態顯示用BMU控制。R1&R9是充電電壓偵測端，BMU偵測到此電壓后會開啟TP4056使能端，開始充電，降低功耗。R13&D7充電端對BMU供電。R？是充電電流設置電阻，1.2K是最大充電電流。
0
回復
@飛天螞蟻
TP4056.pdf[圖片]充電電路采用最常用的TP4056.最大支持1A充電電流，如果電池容量大充電時間會長。TP4056是線性鋰離子電池管理芯片，具有溫度保護和充電狀態顯示功能，此功能已屏蔽，充電溫度保護和電量狀態顯示用BMU控制。R1&R9是充電電壓偵測端，BMU偵測到此電壓后會開啟TP4056使能端，開始充電，降低功耗。R13&D7充電端對BMU供電。R？是充電電流設置電阻，1.2K是最大充電電流。
G5177B_詢虴薹骯祭淕霜汔揤郋?.pdf
放電電路采用的是G5177B，具有同步整流功能，效率能達到最少90%（板端），最大輸出電流2A。由 BMU控制MODE開啟放電。Q1&R41、R39 是放電電流偵測電路，R43是負載偵測電路，當未插入手機時，充電寶輸出地被電阻 R43拉高。DIS_OUT是低電平。當插入手機時充電寶地與手機內部地構成回路，拉低I_OUT電壓，使BMU拉高DIS_OUT和MODE引腳，充電寶開始放電。這塊自我感覺挺精髓的，因?yàn)楝F(xiàn)在市面上的充電寶都要按一下按鍵才可以放電。
今天就這些。玩游戲了。
0
回復
@飛天螞蟻
G5177B_詢虴薹骯祭淕霜汔揤郋?.pdf[圖片]放電電路采用的是G5177B，具有同步整流功能，效率能達到最少90%（板端），最大輸出電流2A。由 BMU控制MODE開啟放電。Q1&R41、R39 是放電電流偵測電路，R43是負載偵測電路，當未插入手機時，充電寶輸出地被電阻 R43拉高。DIS_OUT是低電平。當插入手機時充電寶地與手機內部地構成回路，拉低I_OUT電壓，使BMU拉高DIS_OUT和MODE引腳，充電寶開始放電。這塊自我感覺挺精髓的，因?yàn)楝F(xiàn)在市面上的充電寶都要按一下按鍵才可以放電。 今天就這些。玩游戲了。
幫頂一下 0
回復
@飛天螞蟻
G5177B_詢虴薹骯祭淕霜汔揤郋?.pdf[圖片]放電電路采用的是G5177B，具有同步整流功能，效率能達到最少90%（板端），最大輸出電流2A。由 BMU控制MODE開啟放電。Q1&R41、R39 是放電電流偵測電路，R43是負載偵測電路，當未插入手機時，充電寶輸出地被電阻 R43拉高。DIS_OUT是低電平。當插入手機時充電寶地與手機內部地構成回路，拉低I_OUT電壓，使BMU拉高DIS_OUT和MODE引腳，充電寶開始放電。這塊自我感覺挺精髓的，因?yàn)楝F(xiàn)在市面上的充電寶都要按一下按鍵才可以放電。 今天就這些。玩游戲了。
每部分使用的IC資料已經更新上去了。其他的燈談到時在上傳。
上班時間沒時間，下班后在更新。
0
回復
@飛天螞蟻
G5177B_詢虴薹骯祭淕霜汔揤郋?.pdf[圖片]放電電路采用的是G5177B，具有同步整流功能，效率能達到最少90%（板端），最大輸出電流2A。由 BMU控制MODE開啟放電。Q1&R41、R39 是放電電流偵測電路，R43是負載偵測電路，當未插入手機時，充電寶輸出地被電阻 R43拉高。DIS_OUT是低電平。當插入手機時充電寶地與手機內部地構成回路，拉低I_OUT電壓，使BMU拉高DIS_OUT和MODE引腳，充電寶開始放電。這塊自我感覺挺精髓的，因?yàn)楝F(xiàn)在市面上的充電寶都要按一下按鍵才可以放電。 今天就這些。玩游戲了。
好帖子!
頂一個,充電電流1A的IC好像有點小了,充四個電池得充大半天呢.
0
回復
@飛天螞蟻
G5177B_詢虴薹骯祭淕霜汔揤郋?.pdf[圖片]放電電路采用的是G5177B，具有同步整流功能，效率能達到最少90%（板端），最大輸出電流2A。由 BMU控制MODE開啟放電。Q1&R41、R39 是放電電流偵測電路，R43是負載偵測電路，當未插入手機時，充電寶輸出地被電阻 R43拉高。DIS_OUT是低電平。當插入手機時充電寶地與手機內部地構成回路，拉低I_OUT電壓，使BMU拉高DIS_OUT和MODE引腳，充電寶開始放電。這塊自我感覺挺精髓的，因?yàn)楝F(xiàn)在市面上的充電寶都要按一下按鍵才可以放電。 今天就這些。玩游戲了。

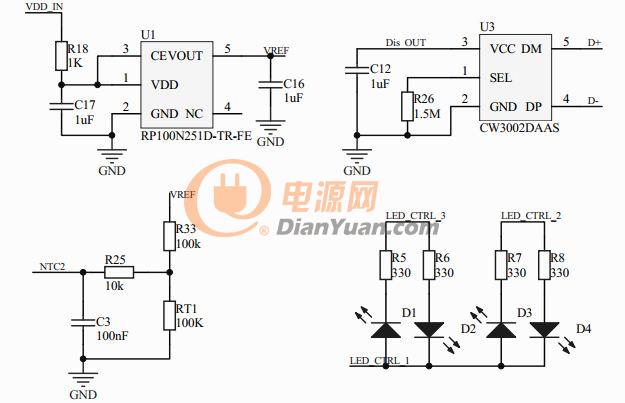

下面是基準電壓、負載識別、電量顯示和溫度偵測電路。
U1是基準電壓IC。電容穩壓濾波、電阻就是限流作用，電路很簡單。輸出電流能達到300mA，耗電流很小。
U3是識別充電控制IC啦，手機在插入充電寶后，手機會偵測D+&D-電壓來判斷是什么在給他充電，應該用多點電流充。很多人認為我充電寶能輸出2A電流，充手機就會2A的電流往里充，其實在一些手機上都會有充電保護電路的，如果沒有偵測的D+&D-電壓就會默認用500mA充電，這時你放電能力再強都白搭。市面上也有充電寶會用電阻進行分壓，這么做成本低但穩定性我不敢恭維啦。
通過改變R26的阻值可以改變識別充電電流，1M~2M是最大2.4A，<1K是1A識別充電電流。
溫度偵測和電量顯示就很簡單了，RT1是NTC溫敏電阻。電量顯示用3個I/O口控制，時序不同點亮的燈不同。
Datasheet發上來了，大家有興趣可以下載
CW3002DUSB識別充電控制IC規格書.pdf
0
回復
@飛天螞蟻
下面是基準電壓、負載識別、電量顯示和溫度偵測電路。[圖片]U1是基準電壓IC。電容穩壓濾波、電阻就是限流作用，電路很簡單。輸出電流能達到300mA，耗電流很小。U3是識別充電控制IC啦，手機在插入充電寶后，手機會偵測D+&D-電壓來判斷是什么在給他充電，應該用多點電流充。很多人認為我充電寶能輸出2A電流，充手機就會2A的電流往里充，其實在一些手機上都會有充電保護電路的，如果沒有偵測的D+&D-電壓就會默認用500mA充電，這時你放電能力再強都白搭。市面上也有充電寶會用電阻進行分壓，這么做成本低但穩定性我不敢恭維啦。通過改變R26的阻值可以改變識別充電電流，1M~2M是最大2.4A，
HT66FXX中文版詳細資料.pdf終于到最后一部分了，充電寶的大腦來了，雖然說是大腦，外圍電路也是太少了，
主控IC是HOLTKE的HT66F30八位單片機，具有如下特性：
因?yàn)樗?2位的A/D轉換器使得對電壓準確測量得以實現，尤其是對電流的測量，因?yàn)樵趫?zhí)行電流溫度電壓保護都是有MCU控制的，如果偵測到的數據不準確保護就沒有意義了。還有一個他可以進入休眠模式，并且可以設置在休眠模式下啟動哪些功能，在這個充電寶電路里在休眠模式下，A/D轉換器內部時鐘還是會工作。 確保在降低功耗的同時不影響充電寶的喚醒。
保護：
輸入電壓保護點是6V，放電電流保護2.55A，溫度保護充電60℃。
電量顯示：
電量顯示明天上班發個圖出來，家里沒有。

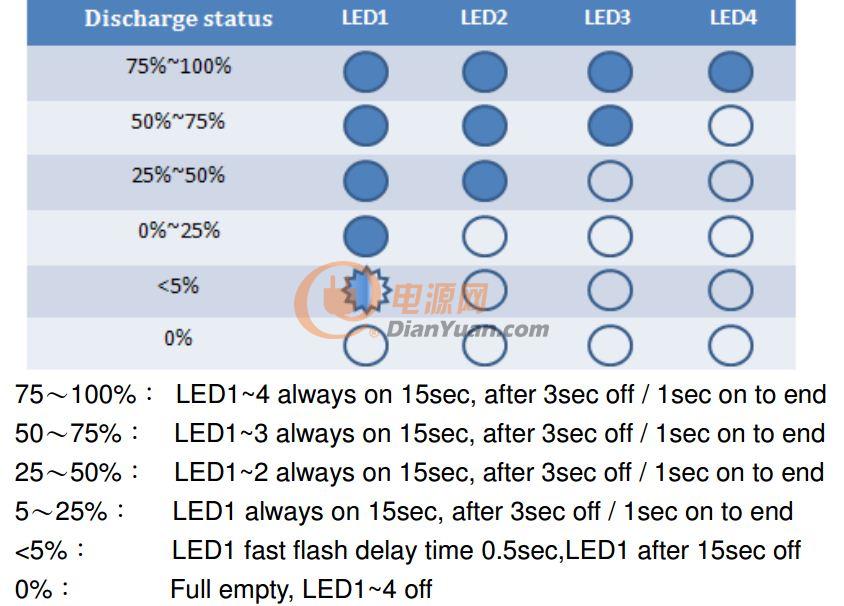

放電時led與電量關系

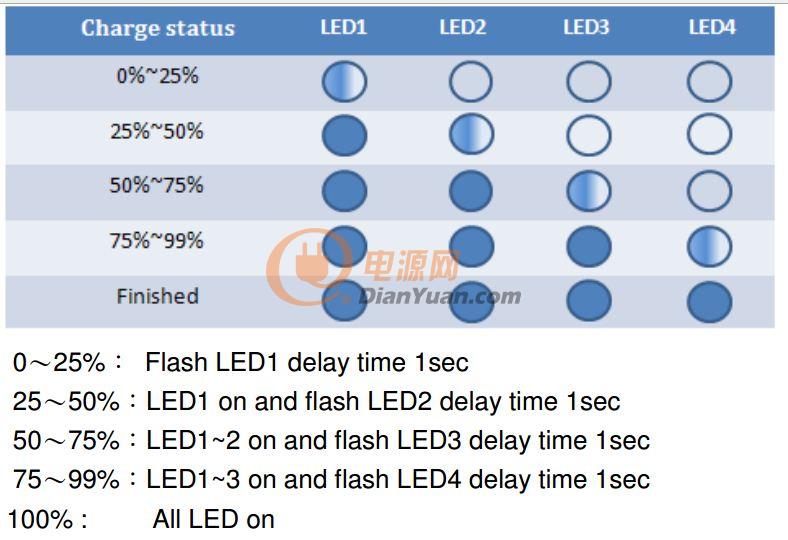

充電時led與電量關系

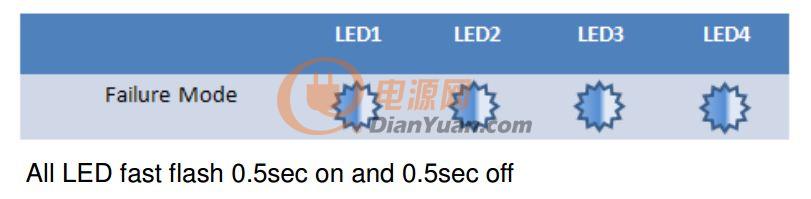

故障時led顯示
在市面上很多的充電寶也都使用單片機，但是很少有單片機會參與充放電保護里，都是用單片機來顯示電量。而在這個電路中單片機參與更多，保護機制相對來說更安全。
說說充電寶可以自動識別負載放電，為什么還要放一個按鍵吧，在程序設計是考慮到在整個放電過程中l(wèi)ed持續電量會很費電，所以led在放電3分鐘后會關閉，但怎么知道剩余電量呢，這時候只要按下開關，電量顯示又會亮起來?？偟膩碚f吧，這個電路在安全和節能方面考慮的很多（美中不足就是充電電流太小了，因?yàn)槭怯玫木€性充電IC電流大了發熱亮也大，用buck電路充電電流大，電路復雜，又要多個電感，干擾也會增加。）
0
回復
@飛天螞蟻
G5177B_詢虴薹骯祭淕霜汔揤郋?.pdf[圖片]放電電路采用的是G5177B，具有同步整流功能，效率能達到最少90%（板端），最大輸出電流2A。由 BMU控制MODE開啟放電。Q1&R41、R39 是放電電流偵測電路，R43是負載偵測電路，當未插入手機時，充電寶輸出地被電阻 R43拉高。DIS_OUT是低電平。當插入手機時充電寶地與手機內部地構成回路，拉低I_OUT電壓，使BMU拉高DIS_OUT和MODE引腳，充電寶開始放電。這塊自我感覺挺精髓的，因?yàn)楝F(xiàn)在市面上的充電寶都要按一下按鍵才可以放電。 今天就這些。玩游戲了。
這種方法測試能行嗎？還有LED燈那樣接法能實現D1,D2,D3,D4同時亮嗎？
0
回復
@飛天螞蟻
HT66FXX中文版詳細資料.pdf終于到最后一部分了，充電寶的大腦來了，雖然說是大腦，外圍電路也是太少了，[圖片]主控IC是HOLTKE的HT66F30八位單片機，具有如下特性：[圖片]HT66FXX系列單片機是一款A(yù)/D型具有8位高性能精簡指令集的Flash單片機。該系列單片機具有一系列功能和特性，其Flash存儲器可多次編程的特性給用戶提供了極大的方便。存儲器方面，還包含了一個RAM數據存儲器和一個可用于存儲序號、校準數據等非易失性數據的EEPROM存儲器。在模擬特性方面，這款單片機包含一個多通道12位A/D轉換器和雙比較器功能。還帶有多個使用靈活的定時器模塊，可提供定時功能、脈沖產生功能及PWM產生功能。內建完整的SPI和I2C功能，為設計者提供了一個易與外部硬件通信的接口。內部看門狗定時器、低電壓復位和低電壓檢測等內部保護特性，外加優秀的抗干擾和ESD保護性能，確保單片機在惡劣的電磁干擾環境下可靠地運行。這款單片機提供了豐富的HXT、LXT、ERC、HIRC和LIRC振蕩器功能選項，且內建完整的系統振蕩器，無需外圍元器件。其在不同工作模式之間動態切換的能力，為用戶提供了一個優化單片機操作和減少功耗的手段。HT66FUx0系列單片機內含UART模塊，它可以支持諸如單片機之間的數據通信網絡，低成本PC和外部設備間的數據連接，便攜式和電池供電設備間的通信等。因?yàn)樗?2位的A/D轉換器使得對電壓準確測量得以實現，尤其是對電流的測量，因?yàn)樵趫?zhí)行電流溫度電壓保護都是有MCU控制的，如果偵測到的數據不準確保護就沒有意義了。還有一個他可以進入休眠模式，并且可以設置在休眠模式下啟動哪些功能，在這個充電寶電路里在休眠模式下，A/D轉換器內部時鐘還是會工作。 確保在降低功耗的同時不影響充電寶的喚醒。保護：輸入電壓保護點是6V，放電電流保護2.55A，溫度保護充電60℃。電量顯示：電量顯示明天上班發個圖出來，家里沒有。 放電時led與電量關系[圖片]充電時led與電量關系[圖片]故障時led顯示[圖片]在市面上很多的充電寶也都使用單片機，但是很少有單片機會參與充放電保護里，都是用單片機來顯示電量。而在這個電路中單片機參與更多，保護機制相對來說更安全。說說充電寶可以自動識別負載放電，為什么還要放一個按鍵吧，在程序設計是考慮到在整個放電過程中l(wèi)ed持續電量會很費電，所以led在放電3分鐘后會關閉，但怎么知道剩余電量呢，這時候只要按下開關，電量顯示又會亮起來。總的來說吧，這個電路在安全和節能方面考慮的很多（美中不足就是充電電流太小了，因?yàn)槭怯玫木€性充電IC電流大了發熱亮也大，用buck電路充電電流大，電路復雜，又要多個電感，干擾也會增加。）
好細致
