臺達48伏50安電源改裝可調電源（更新）

這次在二手交易區淘到臺達48伏50安開關電源一臺，經過改裝變成了可調電源。在這里謝謝那位壇友，在網上改裝電路資料很少，至此特意公開原理，下面看圖。這種方法不需要拆下控制板，大大降低了改裝難度。

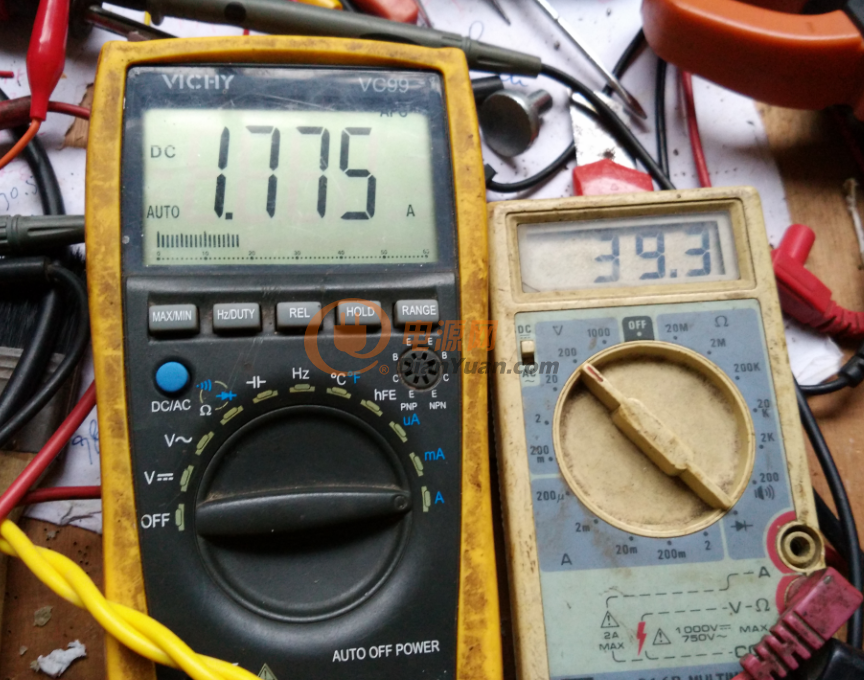

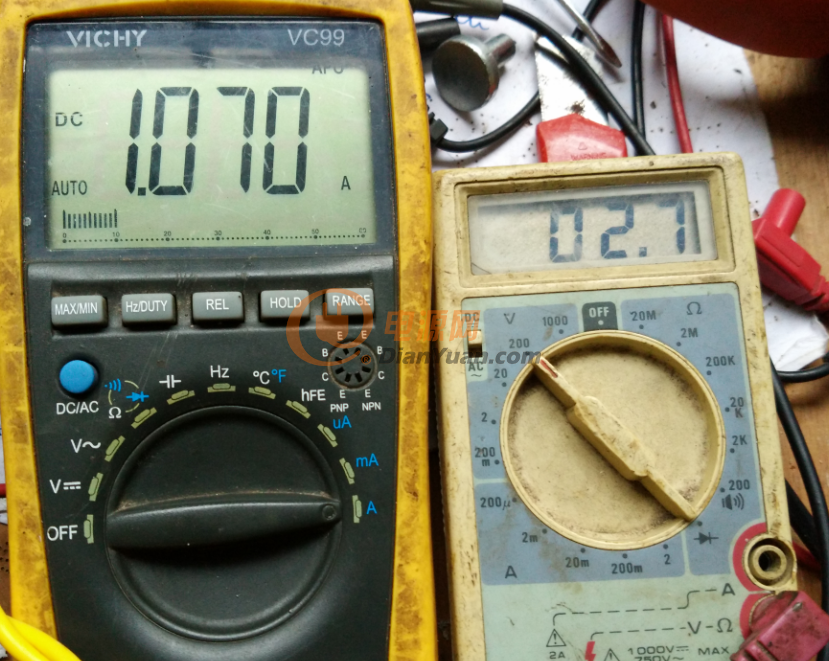

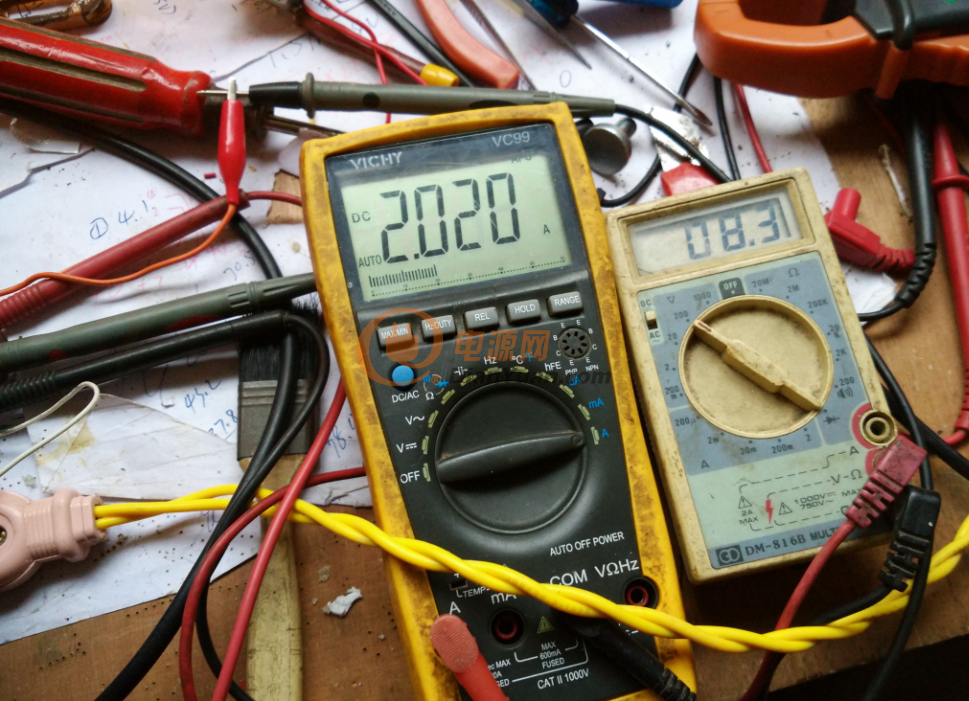

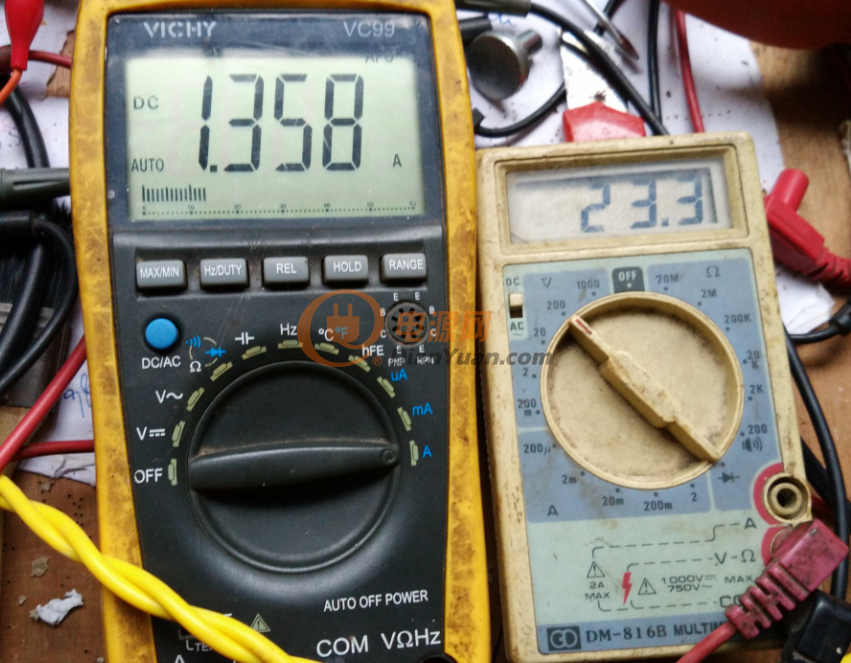

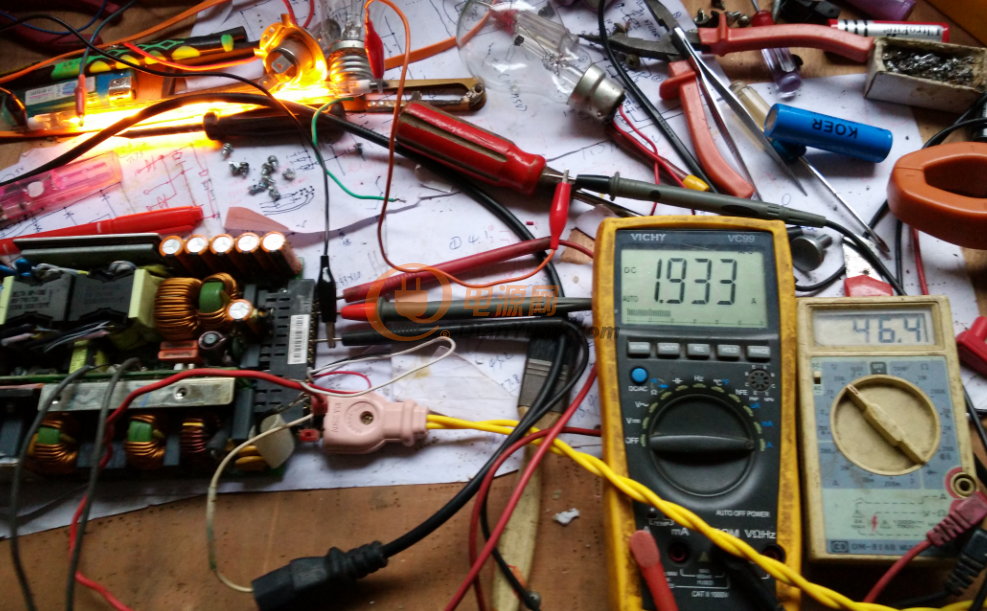

QQ截圖20151209200356

QQ截圖20151209200422

QQ截圖20151209200435

QQ截圖20151209200445

QQ截圖20151209200456

QQ截圖20151209200506

QQ截圖20151209200521

QQ截圖20151209200537

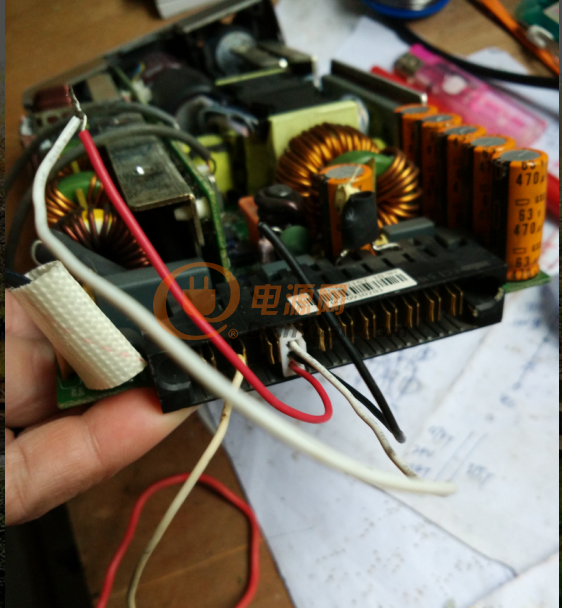

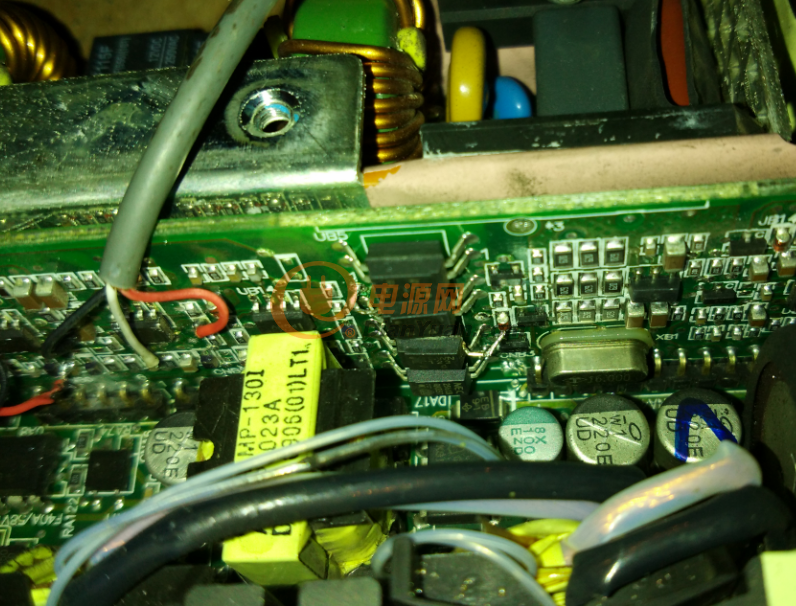

短接第一排2.4腳開機

QQ截圖20151209200550

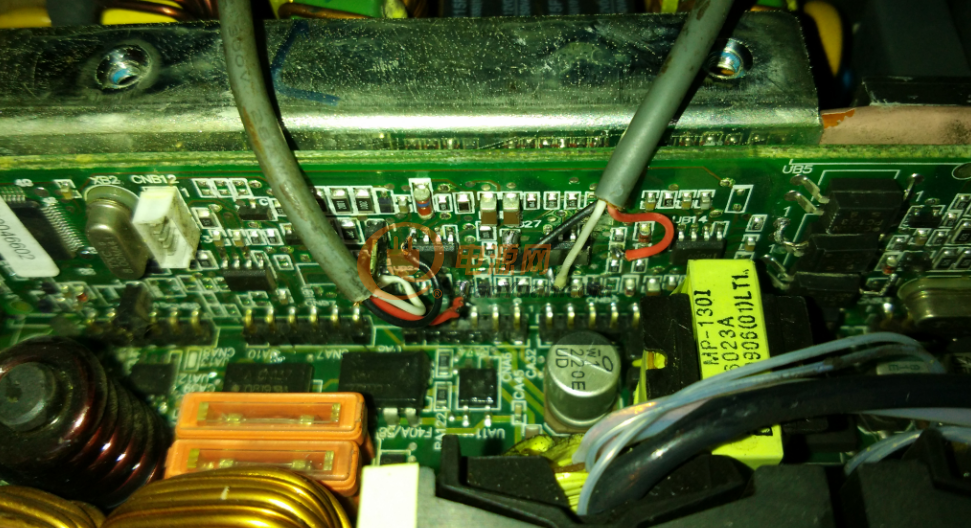

斷開上面數下來第三個光耦取消高低壓和過流保護，如果你只要11V----50V則不需要去光耦，還有一個方法就是改取樣電阻，下面有講

QQ截圖20151209200603

兩個運放，左邊的電位器接458腳調電壓（更新一下不接8腳，接JB2插針2下面有圖），調壓用10K電位器，右邊電位器接45腳調電流，用100K電位器，如果電流不夠大可以在電位器接個上啦電阻到8腳提高5腳調整電壓值

QQ截圖20151209200620

提高輸出電壓原理圖

QQ截圖20151209200644

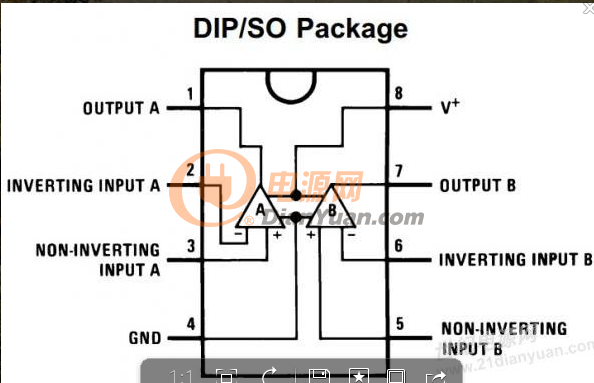

LM258運放各腳功能

QQ截圖20151209200710

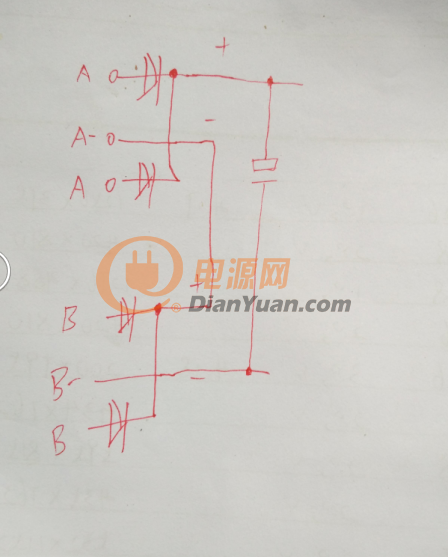

更改電阻RB187為220K后串聯輸出可以提升電壓到113V

1

2

3

不去光耦情況下更改這幾個電阻可以提高過壓保護點，阻值隨電壓自己調整好
