方案標題：離線式AC/DC反激拓?fù)潆娏髂Ｊ絇WM適配器控制方案資料

方案品牌：茂捷

方案簡述：M5576是一款高集成度及高性能的電流模式PWM控制芯片，具有離線式AC/DC反激拓?fù)浣Y(jié)構，具備了低待機功耗和低成本結構的優點。M5576正常工作下，PWM開關頻率處于合理的范圍內，在空載或輕載的條件下，IC工作在“跳周期模式”來減少開關損耗，從而實現低待機功耗和高轉換效率。

方案優勢：①過溫保護可調             ②待機空耗低               ③比OB2276/2269性價比更高                      ④容易過EMI

方案特點：SSR電壓電流精度高, M5576最大待機功耗〔100mW〕  高效率:〔24V5A平均效率>89%〕，輕載，空載無異響聲

方案應用：1.筆記本適配器。 2.顯示器電源。 3.電動工具電源。4.LCD TV電源

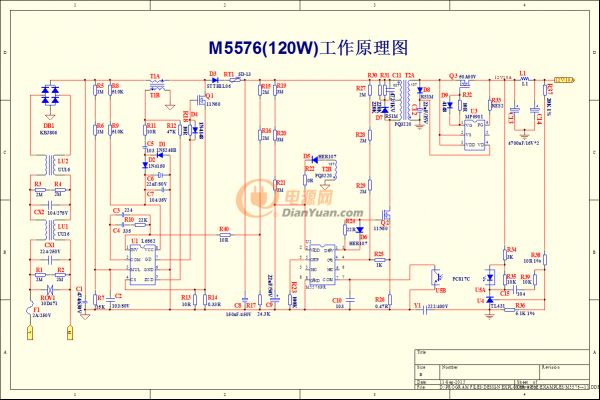

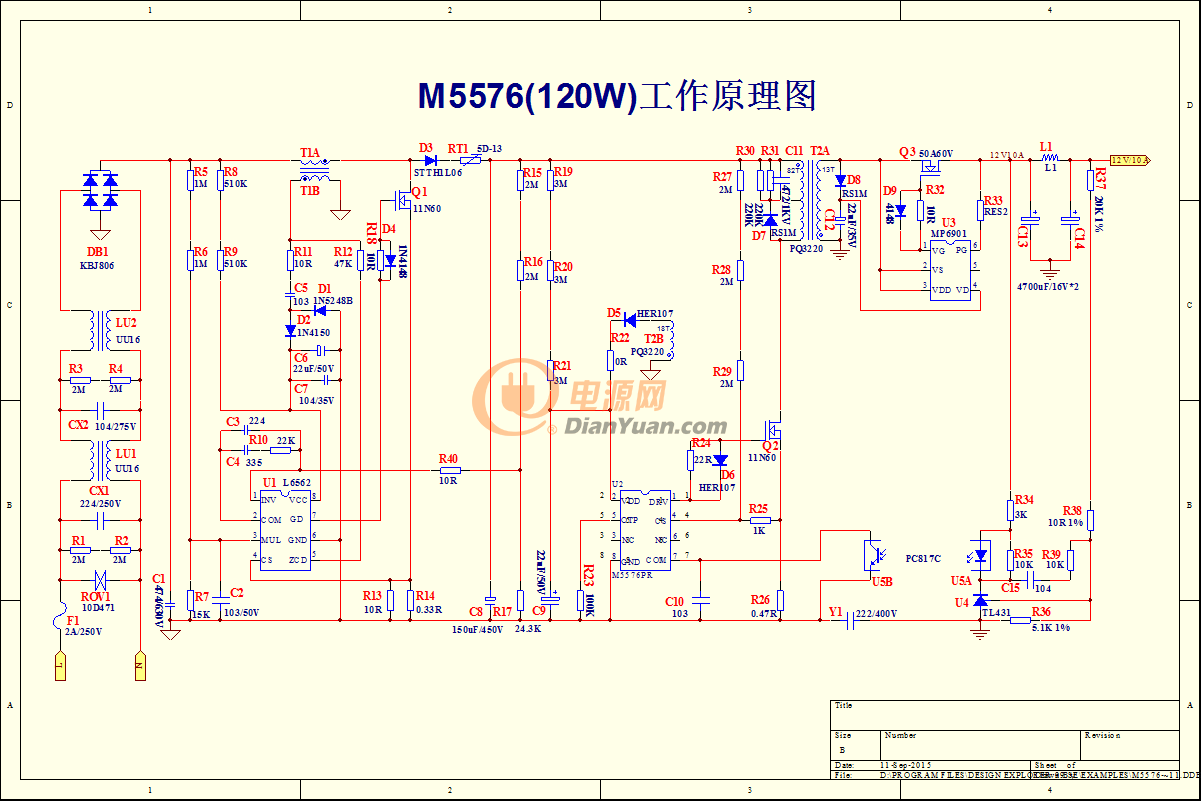

方案電路：

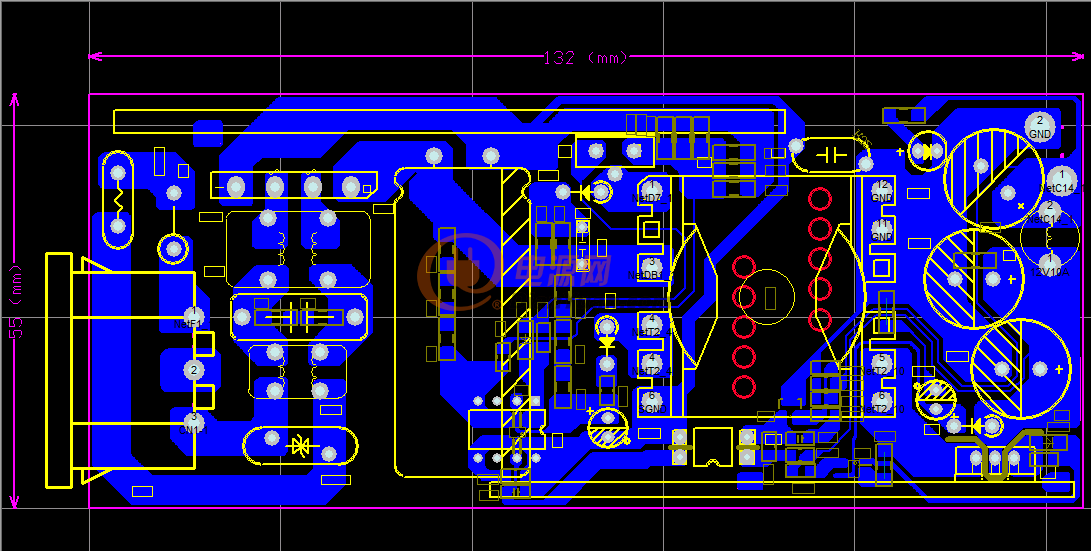

方案PCB：

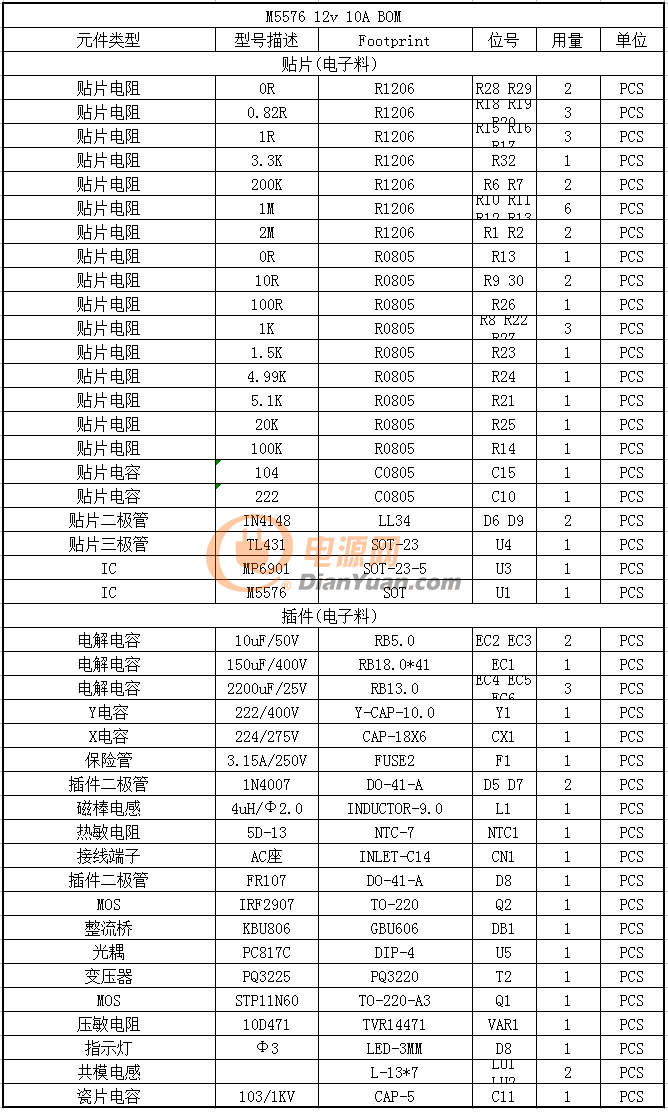

方案清單：

方案聯系：
