M5576 V1.0.pdf

M5576是一款高集成度、高性能、電流模式PWM控制芯片，離線式AC-DC反激拓?fù)浣Y(jié)構，具備低待機功耗和低成本優點。正常工作下，PWM開關頻率處于合理的范圍內，在空載或輕載條件下，IC工作在“跳周期模式”來減少開關損耗，從而實現低待機功耗和高轉換效率，M5576提供完善的保護功能，包括自動恢復保護、逐周期電流限制（OCP）、過載保護（OLP）、VDD的欠壓鎖定（UVLO）、過溫保護（OTP）和過電壓（固定或可調的）保護（OVP），具備抖頻功能，改善系統的EMI性能。

特點：

■軟啟動功能，減少功率MOSFET的VDS應力

■跳周期模式控制的改進，提高效率降低待機功耗

■抖頻功能，改善系統EMI性能

■消除音頻噪聲

■65KHz的開關頻率

■完善的保護功能

?             VDD 欠壓保護

?             逐周的過流閾值設置，恒定輸出功率

?             自動恢復式過載保護（OLP）

?             自動恢復式過溫保護（OTP）

?             鎖定型的VDD 過壓保護（OVP）

?             鎖定型的過溫保護（OTP）

?             過壓保護點OVP通過外部穩壓二極管可調

■     采用SOT-23-6和DIP-8封裝

應用：

■手機充電器, 上網本充電器

■筆記本適配器

■機頂盒電源

■各種開放式開關電源

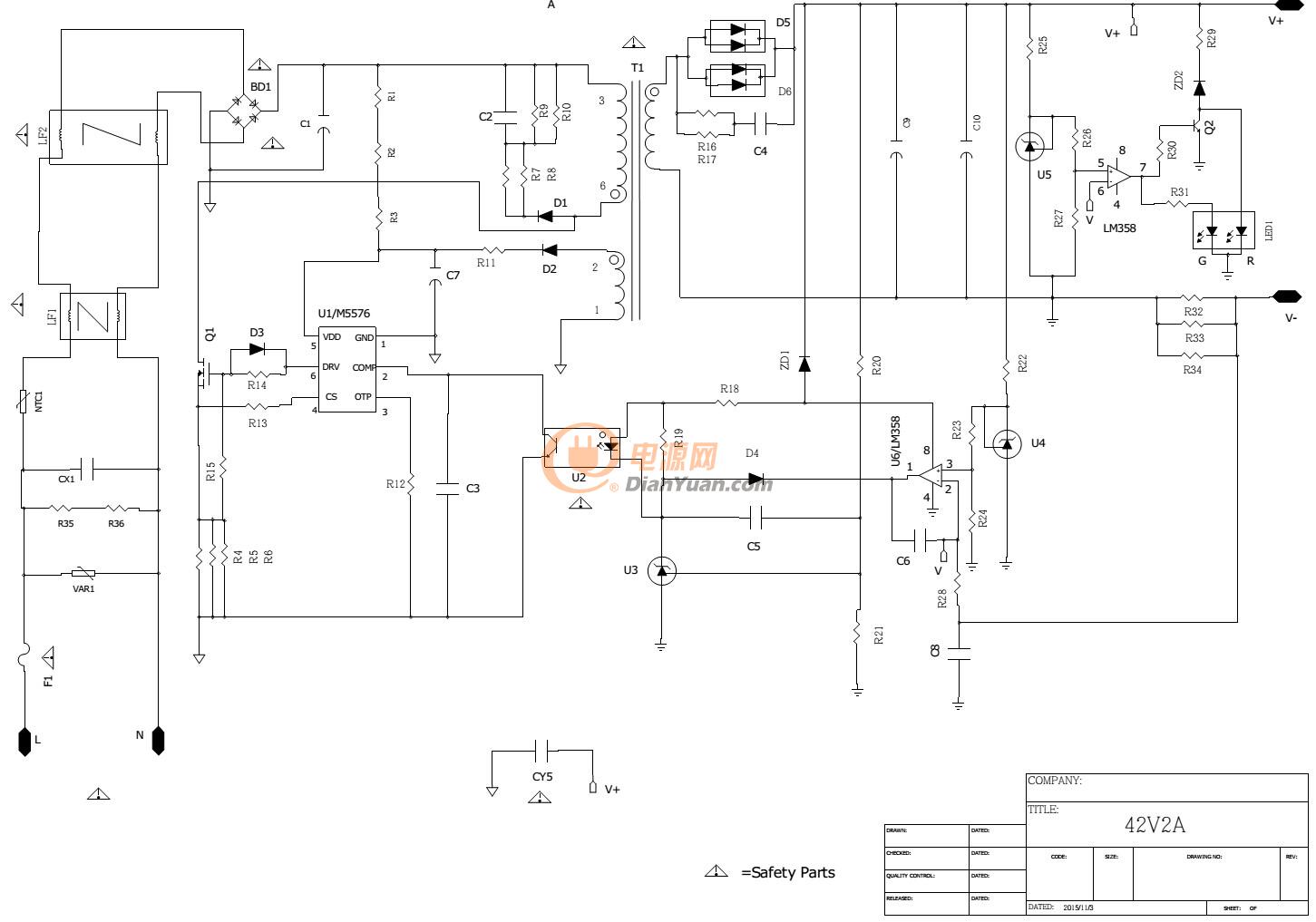

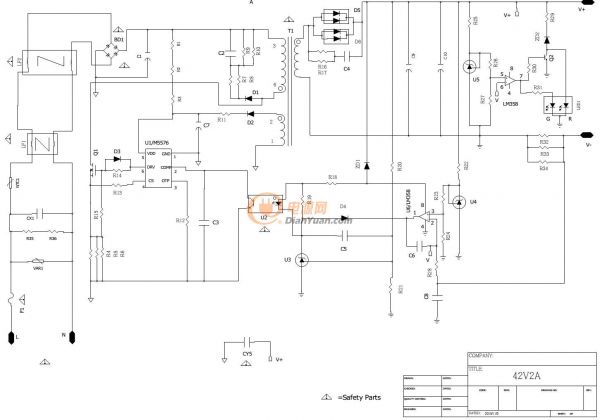

原理圖-M5576-42V2A（1.5A通用）

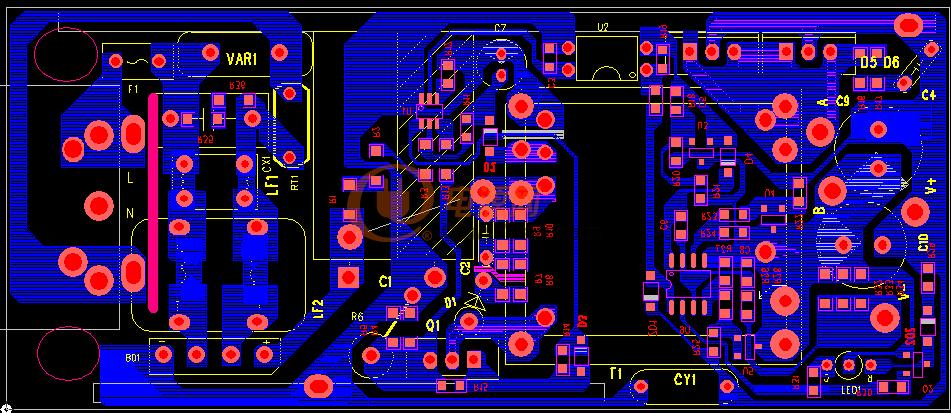

PCB-42V2A（1.5A）-通用

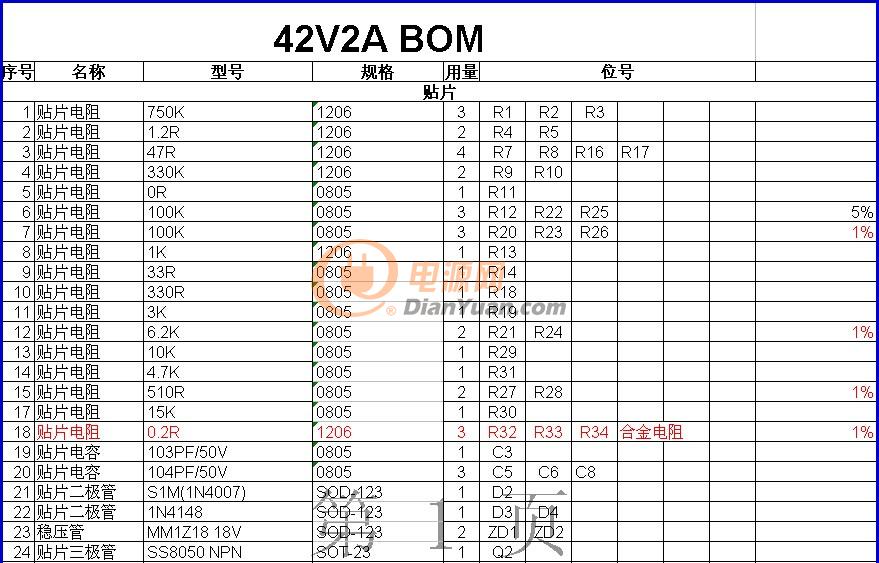

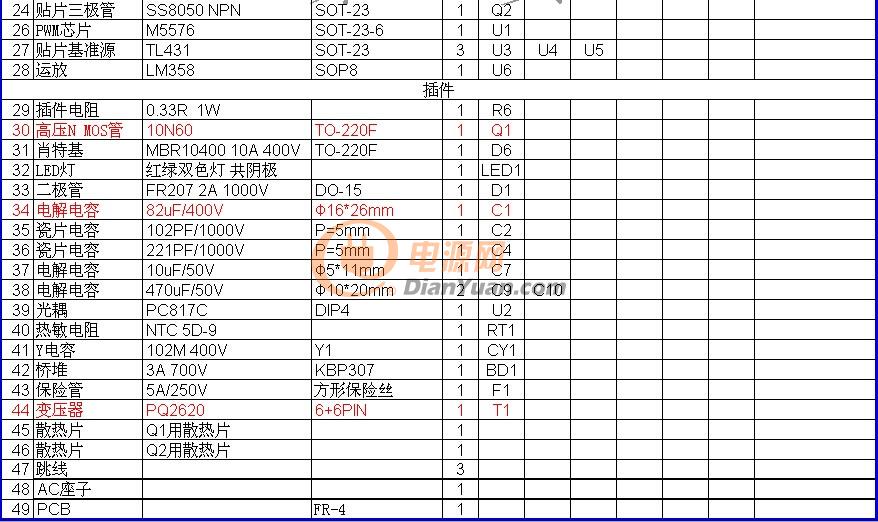

42V2A-BOM

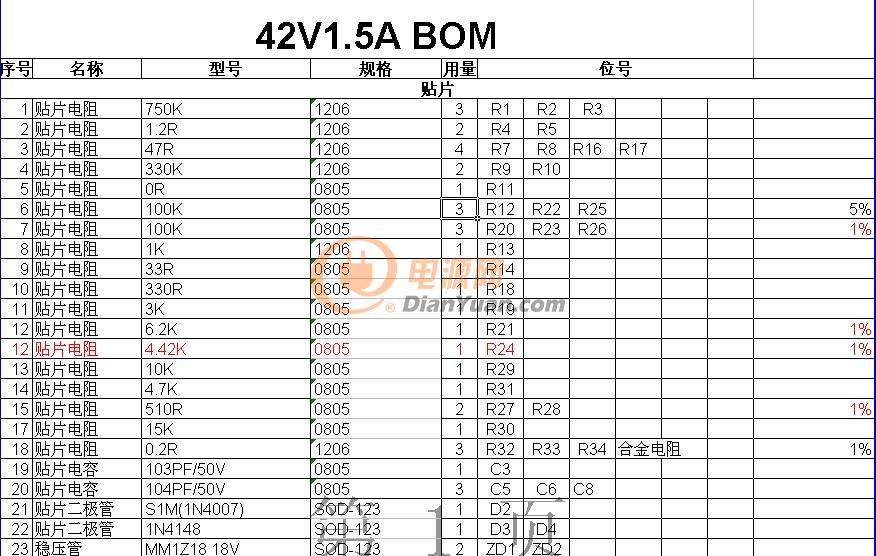

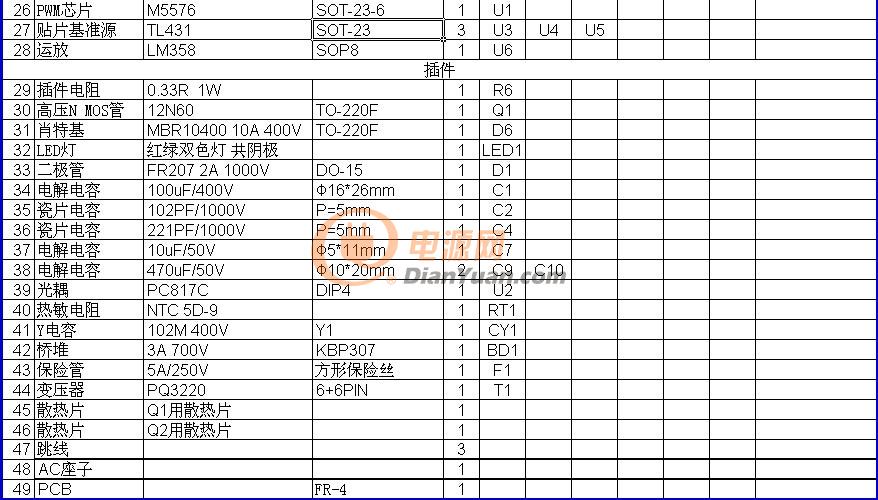

42V1.5A -BOM

如需方案及技術支持 請注明公司名稱發郵件申請！
