2.方案品牌：上海晶豐明源

3.方案規格：SOP-8 內置mos

4.方案簡介：

BP3218 是一款高效率支持可控硅調光的LED 驅動芯片。芯片工作在電感電流臨界連續模式，適用于Buck，Buck-Boost， Fly-back 結構的LED 驅動電源。BP3218 采用專利的驅動和電流檢測方式，芯片的工作電流極低，只需要很少的外圍元件，即可實現優異的恒流特性，極大的節約了系統成本和體積。BP3218 具有多重保護功能，包括LED 開路保護，LED 短路保護，CS 電阻短路保護，欠壓保護，芯片溫度過熱調節等。

5.方案特點：

支持可控硅調光? 內部集成300V 功率管? 電感電流臨界連續模式? 芯片超低工作電流? ±5% LED 輸出電流精度? LED 開路保護? LED 短路保護? CS 電阻短路保護? 芯片供電欠壓保護? 過熱調節功能

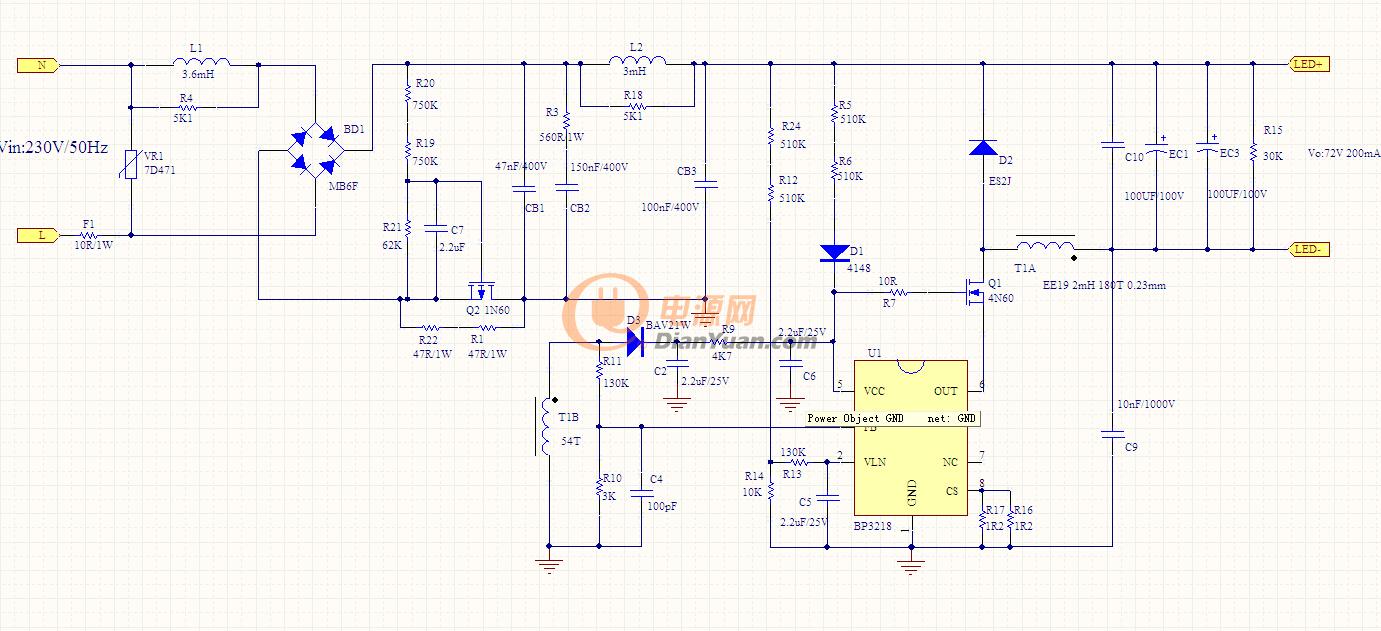

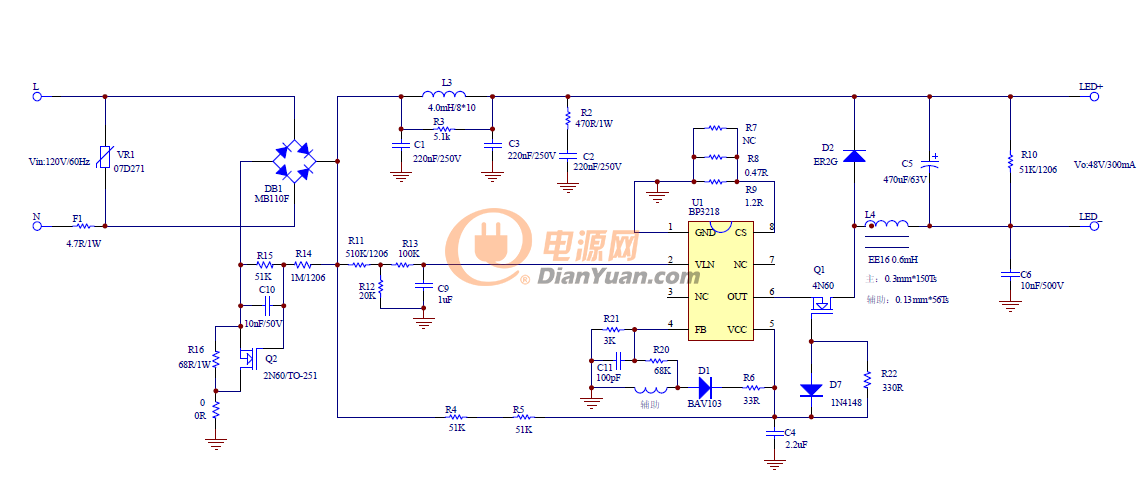

6.方案原理圖：

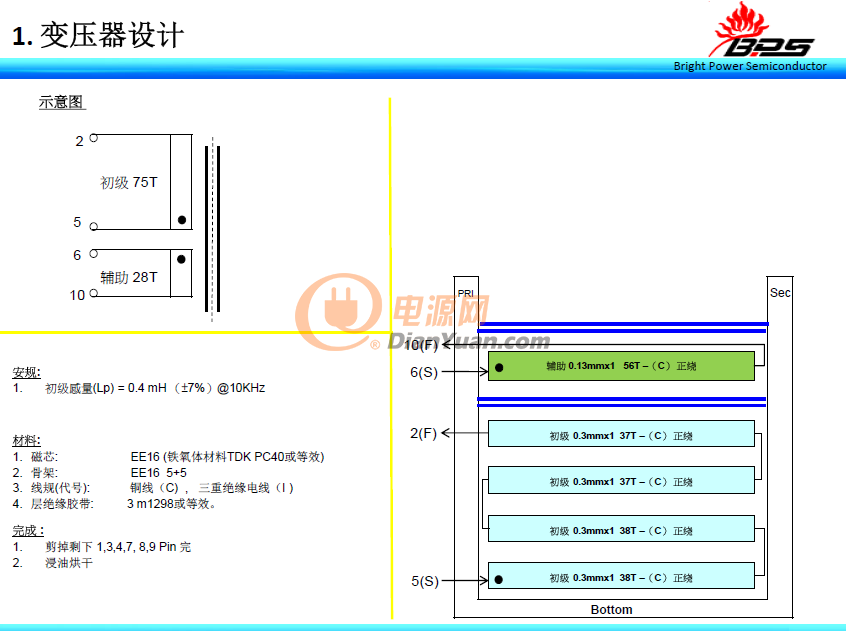

7。BOM和電感制作工藝

8.方案詳細咨詢：

我是弘雷電子李工，晶豐一級代理商，歡迎咨詢?cè)斍椋?8279005901  QQ：2355657199
