Buck 儲能電感的電流密度是怎么確定的，還有磁通？如圖所示。

初次接觸開關電源，感覺很神奇。但是今天計算了一下電感的匝數頭都大了。之前按照一本書去計算，發現這本書是錯的。無奈換了一本書，這本書比較精細，但是要求提供的參數很難弄。電流密度J，和磁通。如圖所示。

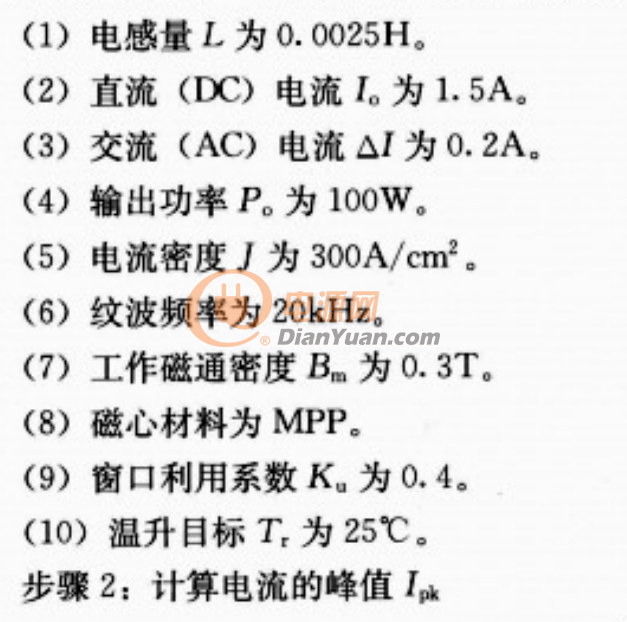

QQ截圖20151222223444

全部回復(3)
正序查看
倒序查看
2015-12-23 08:36

對應這個j大致可以這么看。300A/cm2=3A/mm2

0.1mm直徑的漆包線，S=πR2=3.14*（0.05）2=0.00785mm2

0.00785*3=0.02355=23.55mA

即直徑0.1的漆包線，按照300A/cm2 的電流密度來算，可以過23.55mA電流，這個電流的工況下，溫升能滿足要求。

0
回復
Nivans
LV.2
3
2015-12-23 10:29
@417zhouge
對應這個j大致可以這么看。300A/cm2=3A/mm20.1mm直徑的漆包線，S=πR2=3.14*（0.05）2=0.00785mm20.00785*3=0.02355=23.55mA即直徑0.1的漆包線，按照300A/cm2的電流密度來算，可以過23.55mA電流，這個電流的工況下，溫升能滿足要求。
電流密度是怎么選的？還有磁通
0
回復
2015-12-23 10:54
@Nivans
電流密度是怎么選的？還有磁通

電流密度一般是2A-8A/mm2，看成本、環境溫度和通風等情況來確認。

磁通密度就比較麻煩了，可以搜索下論壇里面的帖子學習下。
