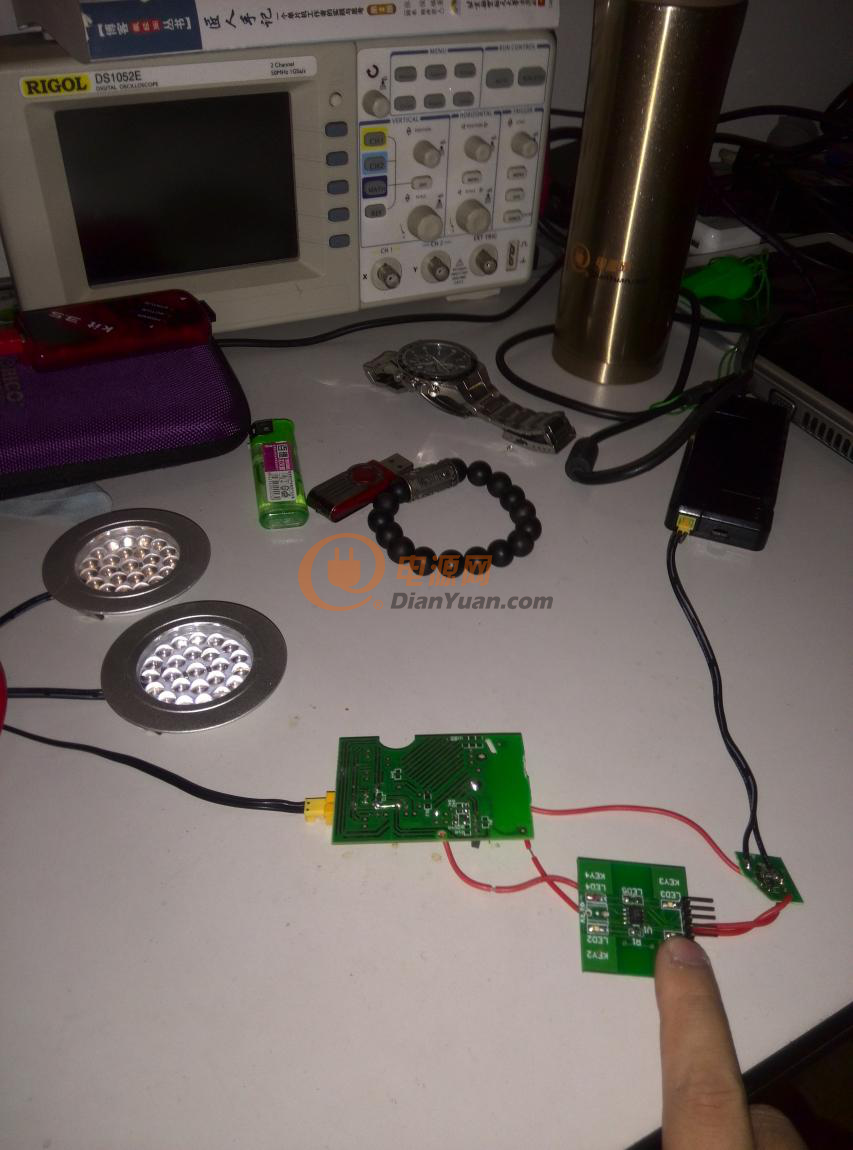

以上是理想的接線方式，真實環境是這樣的……

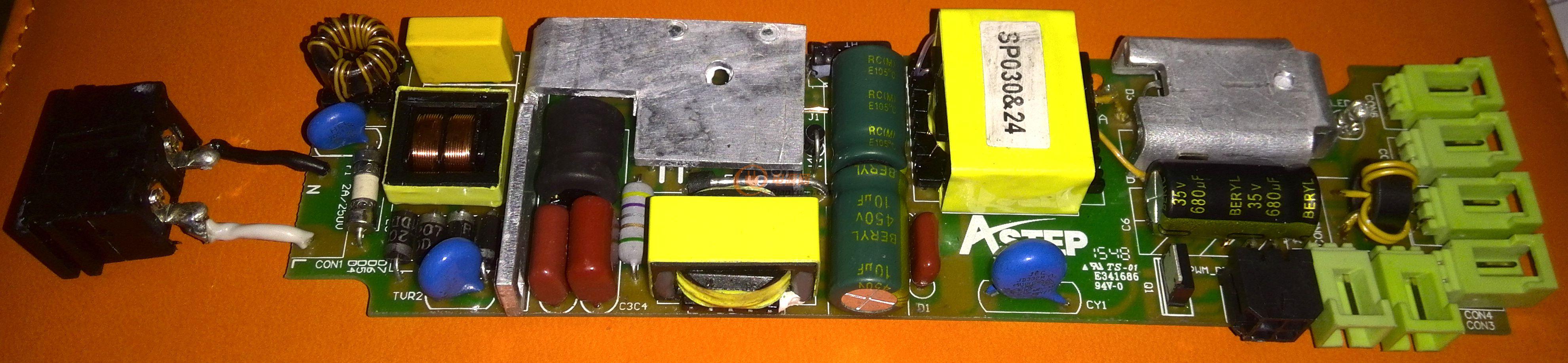

拼湊接線方式

   1.采用PIC12F1822單片機， 8M/16M以及PLL*4=32M內置時鐘 可供選擇

   2. 四通道電容傳感寄存器設置

   3. 一路10位PWM CCP寄存器

   4. 內置256字節 EEPROM寄存器

 附件是Microhip官方給出的觸摸學習資料，供大家下載

PIC12F1822 中文Datesheet.pdf

電容觸摸傳感簡介.pdf

電容觸摸傳感布板和物理設計指南.pdf

電容觸摸傳感軟件處理.pdf

實現Touch判斷，軟件流程圖如下：

以往我們都是直接利用市面上固化好的專用觸摸IC來作為按鍵輸入對接單片機。 然而這觸摸的原理——這個黑匣子我們始終不得而知

所以在這里，我就簡易的說說PIC這款單片機IO口作為觸摸輸入引腳的黑匣子原理：

1.當IO口作為觸摸引腳時，一旦當人體觸摸焊盤時，由于人體自身電容引起的振蕩打破了原有的充放電的常態，與內部基準做比較，引起了頻率的漂移。

  準確是引起頻率變低。

如下圖：C2OUT就是比較后的輸出————這個可以作為TIME1計數的時鐘來源

*

2.  C2OUT比較后的輸出作為TIME1計數的時鐘來源，然后再用一個定時器，如TIME0設定一個固定時基來時時讀取TIME1中TIME1H和TIME1L 的計數值

*

3. 每抓取一次，就和上一次沒有觸摸時所求的平均值來做比較，這樣就可以判斷當前是否有觸摸

  if(當前值<上一次沒有觸摸時的平均值) ， 已觸摸。else ，無觸摸

針對TOUCH判斷的函數需要在中斷里面完成，而中斷的時間就是你設定的掃描時基：

1. 對于中斷， 你可以采用定時器最常用的溢出中斷，也可以采用定時器門控中斷，一般PIC單片機都會有定時器1的門控中斷

   本文采用的就是利用定時器0做時基，作為定時器1計數器的門控條件————簡單來說就定時器0時間一到，就進入定時器1中斷，然后在定時器1里面

   讀取觸摸變化頻率計數值， 然后做觸摸判斷

  定時器初始化如下：

   void timer_init()                    //定時器0 定時1初始化

  {

        OPTION_REG=0X82;       //8分頻比

        TMR0=0X06;                   //1ms 時基     TMR1大概計數500，電容振蕩頻率500KHZ

        T1CON=0XC5;        //預分頻1:1 使能TMR1  時鐘源為TMR1計數

        TMR1L=0;

        TMR1H=0;

        T1GCON=0XE1;    //翻轉模式 TMR0溢出門控

        TMR1GIF=0;           //門控中斷標志位

        TMR1GIE=1;

        PEIE=1;             //開外設中斷

       GIE=1;              //開總中斷

  }

2. 觸摸判斷函數需要在中斷內完成

  2.1 觸摸判斷函數盡量要簡單，不能有其他任務執行函數，以免影響觸摸判斷無效

  2.2 對于判斷方法可以參考——PIC附件文檔（觸摸傳感軟件處理）里面有介紹三種方式：

       1. 直接判斷法

      2. 百分比判斷法

      3. 百分比選擇法

   而然本文采用第一種改良后的方法——————讀值直接判斷法+百分比判決水平

          if (當前值) < （上次松手后刷新的平均值— 觸摸判決固定值）   ————————?jiǎng)t 已觸摸

      else 沒有觸摸

     觸摸判決固定值——————可以設為（上次松手后刷新的平均值）百分之多少，這個作為你觸摸的條件

    實例如下：

      value=(uint)(TMR1H<<8)+TMR1L;             //讀取當前值

        if(value<(uint)(avg[index]*90/100))        //如果有觸摸

             button1=1;                                    //標志位置1

        else if(value>((uint)(avg[index]*90/100)+20))         //否則無觸摸

        {

                 button1=0;

                 if (AvgIndex<2)AvgIndex++;           //慢慢更新平均值

                else AvgIndex=0;

                if (AvgIndex==2)

                    avg[index]=(uint)((value+avg[index]*15)/16);              //16位 加權 求平均值

         }
