BUCK降壓各種參數選擇,輸入電容不對呀

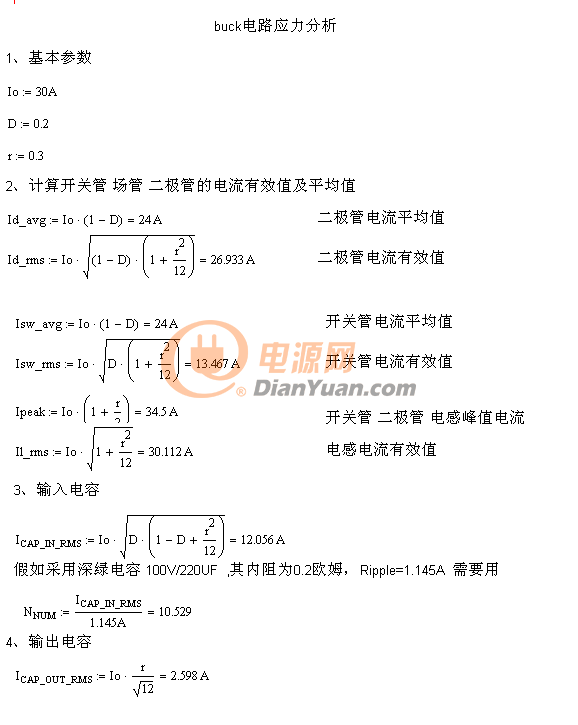

根據精通開關電源設計第二版中應力分析,BUCK電路的輸入電容選擇值太高了

QQ截圖20151231114911



全部回復(3)
正序查看
倒序查看
2015-12-31 12:42

如果要滿足這些公式,就要用到薄膜電容了。

因為這個電流很大。

0
回復
lugang126
LV.2
3
2015-12-31 13:00
@417zhouge
如果要滿足這些公式,就要用到薄膜電容了。因為這個電流很大。
但是實際使用中,使用3個220UF電容,產品已批量生產,沒有發現輸入電容存在問題。是否這個計算公式有誤?
0
回復
2015-12-31 16:18
@lugang126
但是實際使用中,使用3個220UF電容,產品已批量生產,沒有發現輸入電容存在問題。是否這個計算公式有誤?

實際測試下輸入電容的紋波電流均方根值,是否在電容的額定值范圍內。

電容的紋波電流跟電容的壽命有關。

0
回復
