LNK501恒壓恒流式電池充電器

   我了解的PI產品中我認為最好的產品是LNK501，它的恒壓／恒流式性能很是吸引我,我簡單跟大家說一下我用這個產品做了由 LNK501構成恒壓／恒流式電池充電器的電路如圖1所示。該電池充電器的主要技術指標如下：恒壓區的額定輸出電壓Uo=＋5.5V，恒流區的輸出電流IOM=500mA，最大輸出功率POM=2.75W；當交流輸入電壓u=85～265V時，電源效率η≥72％；當交流輸入電壓u=230V或115V時，空載功耗分別為260mW或200mW。



QQ截圖20151103145343

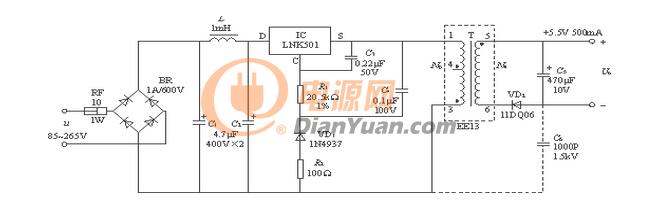

                                    由LNK501構成恒壓／恒流式電池充電器的電路

        RF（Fusible Resistor）采用10Ω、1W的熔斷電阻器，當輸入端發生短路故障時能起到過流保護作用。BR為1A、600V的整流橋，亦可用4只1N4005型硅整流管來代替。C1、L和C2構成π型濾波器。LNK501的開關頻率為42kHz，允許使用簡單的EMI濾波器濾除電磁干擾，而且一般不需要初級返回端與次級返回端之間并聯一只安全電容（亦稱Y電容）。

     　當電源輸入交流85～265V時，交流電壓U依次經過電磁干擾(EMI)濾波器(C1，L1)、輸入整流濾波器(KBL406G，C2)獲得直流高壓UI。UI經過R1接L端，能使極限電流隨UI升高而降低。它使用C3，VD型漏極鉗位二極管P6KE200A和阻斷二極管D1，以替代價格較高的TVS(瞬態電壓抑制器)，用于吸收在TOP247Y關斷時由高頻變壓器漏感產生的尖峰電壓，對漏極起到保護作用。次級電壓經過整流、濾波后獲得多路輸出。其中15V電源輸出所用的是快速恢復二極管，其他輸出用的二極管是肖特基二極管，其目的是減少整流管的損耗。


全部回復(66)
正序查看
倒序查看
2016-01-13 14:18
當輸入端發生短路故障時能起到過流保護作用。
0
回復
2016-01-13 14:36
該產品用最少的外圍元件，來完成高效率的恒壓、恒流產品，性價比很高!@
0
回復
2016-01-14 08:37
恒壓區的額定輸出電壓Uo=＋5.5V
0
回復
2016-01-14 08:37
@得意的小女生
當輸入端發生短路故障時能起到過流保護作用。
當交流輸入電壓u=85～265V時，電源效率η≥72％
0
回復
2016-01-14 08:37
LNK501的開關頻率為42kHz，允許使用簡單的EMI濾波器濾除電磁干擾
0
回復
2016-01-14 08:43
@q若不棄永相惜q
當交流輸入電壓u=85～265V時，電源效率η≥72％
一般不需要初級返回端與次級返回端之間并聯一只安全電容
0
回復
2016-01-14 08:53
@q若不棄永相惜q
當交流輸入電壓u=85～265V時，電源效率η≥72％
內部功率開關管漏極端?用于提供內部啟動工作電流
0
回復
2016-01-14 08:53
@得意的小女生
當輸入端發生短路故障時能起到過流保護作用。
主回路和限流回路誤差反饋輸入端?工作時?偏置電流由此輸入?同時它也是電源旁路電容和自動重啟動補償電容的連接端
0
回復
2016-01-14 08:53
@你的昵稱
該產品用最少的外圍元件，來完成高效率的恒壓、恒流產品，性價比很高!@
采用的新型專利技術能降低高的空載能耗?而且尺寸更小!重量更輕!效率更高
0
回復
冰山一
LV.5
11
2016-01-14 10:06
當IC>2mA時，進入恒壓區，輸出電壓及占空比同時降低
0
回復
冰山一
LV.5
12
2016-01-14 10:06
@q若不棄永相惜q
恒壓區的額定輸出電壓Uo=＋5.5V
使LNK501進入自動重啟動階段，迅速將輸出電流限制在50mA以下
0
回復
冰山一
LV.5
13
2016-01-14 10:06
@你的昵稱
該產品用最少的外圍元件，來完成高效率的恒壓、恒流產品，性價比很高!@
根據實際需要還可在初、次級返回端之間并聯一只1000～2200pF、耐壓值為1.5kV的安全電容C6
0
回復
冰山一
LV.5
14
2016-01-14 10:06
在IC=2.3mA時，進行過電流保護，使占空比降至30％
0
回復
2016-01-14 10:24
迫使控制端電容Cc放電，LNK501就進入自動重啟動階段。
0
回復
2016-01-14 10:24
LNK501構成恒壓／恒流式電池充電器的電路，這個實際應用有什么要求？
0
回復
dakjncdc
LV.7
17
2016-01-14 10:40
@得意的小女生
一般不需要初級返回端與次級返回端之間并聯一只安全電容
內部振蕩電容式在設定的上、下閥值UH、UL之間周期性地線性充放 電
0
回復
dakjncdc
LV.7
18
2016-01-14 10:40
@得意的小女生
一般不需要初級返回端與次級返回端之間并聯一只安全電容
產生脈寬調制器所需要的鋸齒波（SAW）,與此同時還產生最大占空比（Dmax）信號和時鐘信號（Clock）。
0
回復
dakjncdc
LV.7
19
2016-01-14 10:41
@冰山一
根據實際需要還可在初、次級返回端之間并聯一只1000～2200pF、耐壓值為1.5kV的安全電容C6
為減少電磁干擾，提高電源效率，振蕩頻率（即開關頻率）設計為100kHz，脈沖波形的占空比設定為D。
0
回復
2016-01-14 12:49
反激式電流控制型開關電源設計，不連續（或低壓時淺連續）電流工作模 式。
0
回復
2016-01-14 12:50
@冰山一
當IC>2mA時，進入恒壓區，輸出電壓及占空比同時降低
電源啟動電流選擇 0.5-3 mA，功率管的放大倍數可按 10 計算，則啟動電阻R1選擇應保證電源啟動時功率管基極電流為 0.05-0.3 mA
0
回復
2016-01-14 12:50
@很安靜的人
迫使控制端電容Cc放電，LNK501就進入自動重啟動階段。
可 10 倍減少啟動電 阻的功耗，降低了待機功耗。
0
回復
2016-01-14 13:11
過流比較器的反相輸入端接閥值電壓VLIMIT,同時輸入端接MOSFET管的漏極。
0
回復
2016-01-14 13:11
@冰山一
在IC=2.3mA時，進行過電流保護，使占空比降至30％
漏-源導通電阻與產品型號和芯片結溫有關。
0
回復
2016-01-14 13:11
@冰山一
在IC=2.3mA時，進行過電流保護，使占空比降至30％
過流比較器的反相輸入端接閥值電壓VLIMIT,同時輸入端接MOSFET管的漏極。
0
回復
2016-01-14 13:11
@很安靜的人
LNK501構成恒壓／恒流式電池充電器的電路，這個實際應用有什么要求？
剛通電時 可將整流后的直流限制在0.6A或0.75A。
0
回復
fsxdasxaxa
LV.4
27
2016-01-14 13:17
@dakjncdc
內部振蕩電容式在設定的上、下閥值UH、UL之間周期性地線性充放電
是不是電路短路？還是變壓器損壞了？
0
回復
fsxdasxaxa
LV.4
28
2016-01-14 13:18
@你的昵稱
該產品用最少的外圍元件，來完成高效率的恒壓、恒流產品，性價比很高!@
目前市場上大部分產品都能滿足能源之星EPS2.0所規定的待機功耗300mW的要求。
0
回復
fsxdasxaxa
LV.4
29
2016-01-14 13:18
@大財主11
漏-源導通電阻與產品型號和芯片結溫有關。
OB電流約為120mA,小輸出時的驅動功耗得到顯著降低。
0
回復
2016-01-14 13:49
@dakjncdc
內部振蕩電容式在設定的上、下閥值UH、UL之間周期性地線性充放電
選擇800V/3A的整流橋，或選用四個IN4007作整流二極管構成整流橋。
0
回復
2016-01-14 13:49
@得意的小女生
一般不需要初級返回端與次級返回端之間并聯一只安全電容
在當前的供電條件下，電容 C1 的值可根據輸出功率按照1μF /W來取值
0
