我了解的PI產品中我認為最好的產品是TOP202Y，它的快速啟動性能很是吸引我,我簡單跟大家說一下我用這個產品做了由   這個是在在學校的時候和同學一起做的一個項目。由TOP202Y構成的7.5V，15W開關電源交流輸入電壓范圍Ui=85V～265V,AC，輸入電網頻率f=47Hz～440Hz，電壓調整率SV=±0.5％,負載調整率SI=±1％，電源效率達80％，輸出紋波電壓的最大值為±50mV。該電源采用帶穩壓管（VDZ2）的光耦反饋工作方式。

     開關電源以其小型、輕量和高效率的特點，被廣泛地應用于各種電氣設備和系統中，其性能的優劣直接關系到整個系統功能的實現。開關穩壓電源有多種類型，其中單端反激式開關電源由于具有線路簡單，所需要的元器件少，能夠提供多路隔離輸出等優點而廣泛應用于小功率電源領域。  傳統的單端反激電源一般由PWM控制芯片(如UC3842)和功率開關管(頻率較高時一般使用MOSFET)組成，PWM芯片控制環路設計復雜，容易造成系統工作不穩定，功率開關管有時需要外加驅動電路。另外，反激變壓器的設計也是一個難點，其往往導致電源設計周期延長。隨著PI公司生產的以TOPSwitch為代表的新一代單片開關電源的問世，以上諸多問題都得到了很好的解決。應用TOPSwitch設計開關電源，不僅器件更少，結構更簡單，發熱量更少，工作更可靠，而且與之配套的軟件設計平臺Pl Expert使得變壓器的設計也變得異常容易。

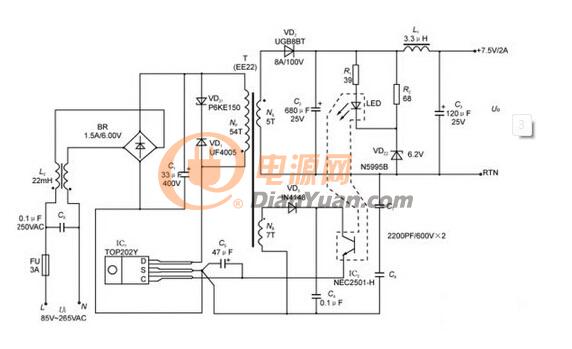

     電路中共使用兩片集成電路，IC1為TOP202Y型單片開關電源，IC2是日本產NEC2501－H型線性光耦合器。FU為3A/250V險管。C6與L2構成交流輸入端的電磁干擾（EMI）濾波器。C6能濾除由初級脈動電流產生的串模干擾，L2可抑制初級繞組中產生的共模干擾。C7和C8為安全電容，能濾除由初、次級繞組之間耦合電容所產生的共模干擾。寬范圍電壓輸入時，85V～265V交流電過整流器BR、C1整流濾波后，獲得直流輸入電壓Ui。由VDZ1和VD1構成的漏極鉗位保護電路可將由高頻變壓器漏感產生的尖峰電壓鉗位到安全值以下，并能減小振鈴電壓。VDZ1選用P6KE150型瞬態電壓抑制器（TVS），其鉗位電壓為150V，鉗位時間僅1ns，峰值功率是W。VD1需采用UF4005型1A/600V的超快恢復二極管（FRD），其反向恢復時間trr=30ns。

     次級電壓經VD2，C2，L1，C3整流濾波后產生＋7.5V的輸出電壓。R2和VDZ2與輸出端并聯，構成開關電源的假負載，可提高空載或輕載時的負載調整率，反饋繞組電壓經過VD3整流、C4濾波后，得到反饋電壓，再經過光敏三極管給TOP202Y提供一個偏置電壓。VD2選擇UGB8BT型超快恢復二極管。
