我了解的PI產品中我認為最好的產品是LinkSwitch-TN，我喜歡它的功能特性如下：

     LNK302/LNK304-306的主要特點如下：

   （1）高度集成化提供最少外部元件低成本Buck變換器解決方案。

   （2）啟動和操作電源直接從引腳D加入，在降壓（Buck）和回掃（Flyback）變換器等拓?fù)渲校?不需要偏置電源電路。                  （3）適用85～265V的全球交流供電線路。

   （4）振蕩器開關頻率固定在66KHz，產生時鐘（CLOCK）和最大占空因數（DC MAX）兩種信號， 頻率抖動（jittering）有效減小EMI（～10dB），從而可使用很小的EMI濾波器。

   （5）為短路和開路保護集成了自動重新啟動電路，并且集成了熱關閉（門限為130℃）保護電路。

   （6）在115/230V下，自供電Buck拓?fù)鋬H消耗50/80mW的無載功率，在回掃拓?fù)渲袃H消耗7/12W 的無載功率，符合能效標準，滿足California能源指令（CEC）及能源之量和EU規范。

   （7）在85～265V的AC輸入線路下，輸出電流范圍為63~360mA將一個高壓功率MOSFET開關與一個開／關控制器集成在一個器件當中。該器件可以完全由漏極引腳提供自供電，開關頻率調制用于降低EMI并具備完善的故障保護功能。自動重啟動功能（限于LNK304-306）在輸出過載和輸出短路情況下限制了器件和電路的功率損耗。而在過熱情況下，其過溫保護功能可以禁止內部MOSFET的操作。很高的過溫關斷閾值特別適宜于環境溫度較高的應用，而很大的遲滯范圍可以保證PCB板及周?chē)钠骄鶞囟炔粫?huì)過高。 LinkSwitch-TN設計用于任何非隔離電源的應用，比如家用電器（咖啡壺、電飯煲、洗碗機、微波爐等）、夜間照明、應急燈標志及LED驅動。LinkSwitch-TN可用在所有常見拓?fù)浣Y(jié)構當中，得到以相線或中線為參考的輸出及反相或同相的輸出電壓，特別適合于使用三端可控硅來控制AC負載的應用。與被動降壓型（電容或電阻）電源相比開關電源具有很多好處。

      LinkSwitch—TN系列單片開關電源的性能特點：

      1）LinkSwitch—TN系列產品能以最少數量的外圍元器件,構成非隔離式、節能型開關電源。與傳統的“無源（靠電容降壓）”解決方案相比,LinkSwitch－TN采用了EcoSmart節能技術,不僅能達到比電容降壓式線性穩壓電源更高的效率,而且可提高功率因數。            2）使用靈活,既可設計成正壓輸出的降壓式（Buck）電路,亦可設計成負壓輸出的降壓或升壓式（Buck-Boost）電路、降壓式LED恒流驅動電路,能滿足不同用戶的需要。

     3）輸入電壓范圍寬,在交流85～265V范圍內具有良好的電壓調整率和負載調整率。有兩種工作模式可供選擇,即連續模式（CCM）,不連續模式（DCM）,多數情況下選擇不連續模式。

     4）抗干擾能力強,低功耗。LinkSwitch—TN的開關頻率為66kHz,頻率抖動范圍是4kHz。利用頻率抖動技術能將電磁干擾降低10dB,還能減小EMI濾波器的功耗。功率MOSFET能快速導通,并且無過沖現象。當電源空載且輸入電壓為230V時,采用自供電降壓電路的功耗僅為80mW;采用外部偏置電路時的功耗低至12mW。

     5）保護功能完善。芯片內部有短路后自動重啟動的保護電路、開環故障檢測及保護電路、限流保護電路和具有滯后特性的過熱保護電路。

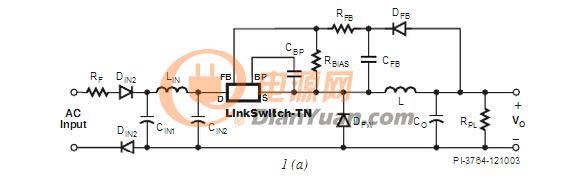

     1.44W通用輸入Buck變換器

采用LNK304的1.44W（12V/120mA輸出）恒壓電源電路如圖所示。這種通用AC線 路輸出的非隔離電源可用于電飯鍋、洗碟機等器具，也可用作驅動LED夜燈、電表及家用加熱控制器 等。RF1為可熔繞線電阻；D3、D4和C4、C5及L2組成整流濾波輸入級電路；LNK304、續流二極管 D1、L1及C2形成功率處理級。LNK304被設計工作在不連續導電模式（DCM），D1可以選用75ns的 UF400s；若電路工作在連續導電模式（CCM），D1則應選用反向恢復時間低于35ns的超快速恢復 二極管（BYV26C等）。C3上的電壓通過分壓器R1/R3傳感，并使LNK304引腳FB上的電壓 為1.65V。

                 LNK304-306的內部結構框圖
