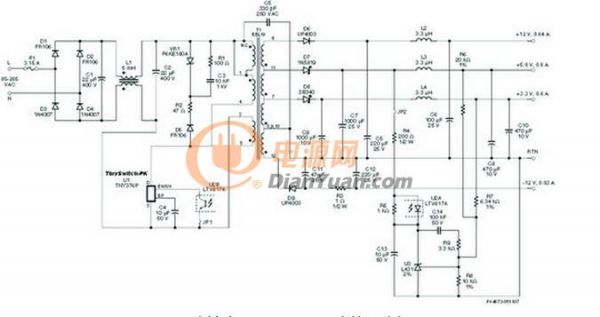

我了解的PI產品中我認為最好的產品是TinySwitch274，它的TinySwitch集成有帶遲滯范圍的熱關斷功能很是吸引我,。關斷閾值通常設置為142℃，此時器件將安全關斷。一旦結溫度下降75℃，開關將自動重啟動。集成遲滯范圍可以防止器件下的熱量過大，進而燒毀PCB板。為了確保電源中的其它元件安全工作，電源設計師必須考慮出現峰值功率的頻率及其持續時間，以免熱量過度增加。為此，應當適當調整元件尺寸，采用適當?shù)耐L和散熱設計。圖2所示為多路輸出電源的電路圖，該電源適用于DVD播放器。

四路輸出7.5W（13W 峰值）電源

　　參考PI發布的應用指南AN-42中的指導方法，可以快速選擇用于此AC-DC反激式電源的關鍵元件。通過使用免費提供的PI Expert設計軟件套件的一部分 —— PI Xls設計表格，應用指南將指導設計師完成元件選擇和變壓器設計過程。

　　對電源設計師而言，最可怕的事情莫過于，在剛剛完成一個經濟高效的設計方案后，負載要求或系統熱預算卻發生了變化。由于TinySwitch-PK系列產品的電流限流點由連接至BP引腳(圖2中的C4)的電容值決定，因此，TinySwitch-PK系列產品具有應對此變化的靈活性。小至0.1mF的陶瓷電容可以用作內部電源的去耦器件，而較大的電容則可用于調節電流限流點。1mF的BP/M引腳電容要選擇一個較小的限流值(等于相鄰更小型號的TinySwitch-PK器件的標準流限值)，10mF的BP/M引腳電容需選擇一個較大的限流值(等于相鄰更大型號器件的標準限流值)。通過選擇相應的電容值，設計師不僅可以為應用設置適合的電流限流點，還可以靈活選擇TinySwitch-PK系列產品中不同的器件，無需重新設計變壓器、輸出級、布局，也不會影響電路的EMI性能。
