LinK501開關電源設計

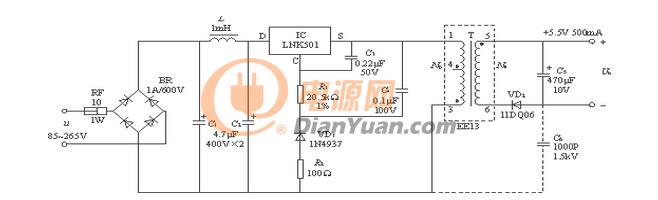

       我了解的PI產品中我認為最好的產品是LNK501,由1A、600V的硅二極管VD1(1N4937)和0.1μF電容器C4組成鉗位保護電路,用來吸收由高頻變壓器漏感產生的尖峰電壓。初級繞組的感應電壓值(UOR)亦稱次級反射電壓,它與輸出電壓UO之間存在下述關系式:UOR=n(UO+UF1)(式中n為初級與次級的匝數比,UF1為次級整流管的壓降)。這表明UOR能反映輸出電壓的高低。因此,利用取樣電容C4所獲得的反饋電壓同樣能反映出UO的變化情況。電阻R1的作用就是將C4上的反饋電壓轉換成反饋電流(即控制端電流IC),進而去調節LNK501的輸出占空比,實現穩壓目的。利用R2可降低開關噪聲。根據實際需要還可在初、次級返回端之間并聯一只1000~2200pF、耐壓值為1.5kV的安全電容C6,進一步抑制電磁干擾,具體接線方法如圖1中虛線所示。

QQ截圖20151103145343


    在恒壓區域內,輸出電壓受占空比控制。當IC>2mA時,進入恒壓區,輸出電壓及占空比同時降低;在IC=2.3mA時,進行過電流保護,使占空比降至30%。若UO降到2V以下,則C3放電,使LNK501進入自動重啟動階段,迅速將輸出電流限制在50mA以下。若實際輸出功率超過POM,則UO↓→UOR↓→IC↓,從而限制了漏極電流ID的進一步增大。若因輸出端發生短路故障而導致輸出功率繼續增大,則IC下降到0.9mA,迫使控制端電容Cc放電,LNK501就進入自動重啟動階段。上述自動保護功能提高了電池充電器在工作時的安全性。在空載或輕載的情況下,芯片的功耗隨開關頻率的降低而降低。

全部回復(13)
正序查看
倒序查看
ae10257
LV.5
2
2016-11-10 08:11
頂一個。。。
0
回復
tabing_dt
LV.10
3
2016-12-03 22:23
看原理圖電路的輸出整流二極管放在負極,這個跟放在正極有什么差別?
0
回復
2016-12-15 13:29
二極管VD1(1N4937)和0.1μF電容器C4組成的原來鉗位保護電路啊,我都沒有看懂!
0
回復
tmpeger
LV.10
5
2017-02-04 12:03
不知道你這個方案用作什么,如果是充電器輸出通常在典型峰值輸出功率點附近
0
回復
tmpeger
LV.10
6
2017-02-04 12:06
二極管和電容組成了初級箝位網絡限制了由漏感造成的峰值漏極電壓
0
回復
spowergg
LV.10
7
2017-02-04 14:51
@tmpeger
二極管和電容組成了初級箝位網絡限制了由漏感造成的峰值漏極電壓
LNK501在空載或輕載的情況下,芯片的功耗隨開關頻率的降低而降低。這個電路初級箝位網絡是Cs和Rs么?
0
回復
2017-07-13 20:36
@tabing_dt
看原理圖電路的輸出整流二極管放在負極,這個跟放在正極有什么差別?
LNK501芯片可以把電源做的很簡單,特別是穩壓部分的功能更是有意思!
0
回復
tabing_dt
LV.10
9
2018-02-07 07:39
@親愛的郭郭
二極管VD1(1N4937)和0.1μF電容器C4組成的原來鉗位保護電路啊,我都沒有看懂!
電阻R2和電容C2可以部分地實現對漏感電壓尖峰的濾波,進而減小誤差.
0
回復
wengnaibing
LV.9
10
2018-02-07 07:42
@tmpeger
不知道你這個方案用作什么,如果是充電器輸出通常在典型峰值輸出功率點附近
C2兩端電壓對輸出反射電壓跟蹤的越好則輸出穩壓精度就越高.
0
回復
2018-02-07 07:47
@親愛的郭郭
LNK501芯片可以把電源做的很簡單,特別是穩壓部分的功能更是有意思!
這個電路是無光耦反饋的額,如果要求更加嚴格的負載調整率,則可以采用光耦器反饋的電路。
0
回復
x1995418
LV.8
12
2018-02-07 16:24
@眼睛里的海
這個電路是無光耦反饋的額,如果要求更加嚴格的負載調整率,則可以采用光耦器反饋的電路。

可以參考這個電路。

0
回復
紫蝶
LV.9
13
2018-02-12 13:41
@spowergg
LNK501在空載或輕載的情況下,芯片的功耗隨開關頻率的降低而降低。這個電路初級箝位網絡是Cs和Rs么?
電路圖中沒有CS和Rs吧?
0
回復
tabing_dt
LV.10
14
2018-03-02 07:58
@眼睛里的海
這個電路是無光耦反饋的額,如果要求更加嚴格的負載調整率,則可以采用光耦器反饋的電路。
LInK通過省去光耦和次級控制電路,可以大大簡化低功率CV/CC充電器的設計。
0
