LinkSwitch-PL器件驅動器調光

       我了解的PI產品中我認為最好的產品是 LYTSwitch-PL的器件,該系列的最大優勢就是自動重啟動控制回路元件開路/短路故障和輸出短路。本設計中的輸出電流與電源變壓器的特性無關。電感變化對恒流特性無任何影響。因此,這能使恒流特性具有非常嚴格的容差,這在單級轉換器中非常突出。在執行調光控制時,LinkSwitch-PL器件會同時檢測輸入電壓過零點和可控硅調光器的導通角。輸入電壓過零點的檢測是通過漏極節點內部完成的。控制電路會處理此數據并設定需要的反饋電壓,從而設定LED負載電流。

QQ截圖20151205120901

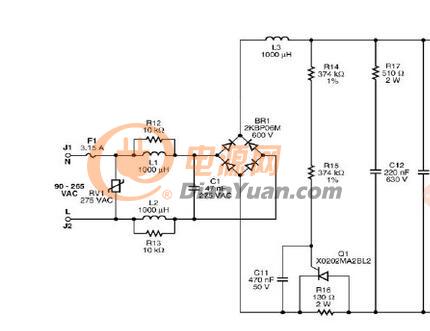

浪涌電流   如圖1所示,驅動器對可控硅控制器構成高阻抗、大電容負載。此外,還將有電容和電感所構成的輸入EMI濾波電路。在每個半周期,都會產生浪涌電流,從而造成振蕩(如上所述)。   要想實現無故障的調光工作,驅動器必須能夠限制振蕩并防止可控硅電流降到維持電流值以下。

全部回復(3)
正序查看
倒序查看
Rachelmi
LV.9
2
2016-01-20 10:04
幫頂起啊~
0
回復
truim333
LV.9
3
2016-01-21 20:46
樓主用的是LYTSwitch-PL中的哪一款
0
回復
truim333
LV.9
4
2016-01-21 21:39
可控硅的導通角大概是多少呢
0
回復
