單片機生成三相SPWM波（應用于三相逆變器，簡易變頻器）

STC51增強型51單片機IAP15W4K58S4產生三相SPWM波，雙極性調制，六路輸出?？捎糜谌嗄孀兤?，簡易變頻器。

1SL

2SL

3SL

全部回復(39)
正序查看
倒序查看
net20
LV.4
2
2016-01-19 14:45

示波表只有兩個輸入通道，只測了兩相SPWM輸出，相位差約為120度。

一共有六路SPWM輸出，帶死區保護，方便驅動三相逆變橋。

0
回復
net20
LV.4
3
2016-01-19 14:54
@net20
示波表只有兩個輸入通道，只測了兩相SPWM輸出，相位差約為120度。一共有六路SPWM輸出，帶死區保護，方便驅動三相逆變橋。

STC官方給的輸出兩路SPWM相關資料：

STC15W4K32S4-PWM-2014-8-11.pdf

用STC15W4KxxS4輸出兩路互補SPWM-V1.rar（源文件）

用STC15W4KxxS4輸出兩路互補SPWM-V1.pdf

正弦表計算.xls

0
回復
net20
LV.4
4
2016-01-19 15:47
@net20
STC官方給的輸出兩路SPWM相關資料：STC15W4K32S4-PWM-2014-8-11.pdf用STC15W4KxxS4輸出兩路互補SPWM-V1.rar（源文件）用STC15W4KxxS4輸出兩路互補SPWM-V1.pdf正弦表計算.xls[圖片][圖片][圖片][圖片]

先上圖，增加一下感性認識

0
回復
net20
LV.4
5
2016-01-19 15:51
@net20
先上圖，增加一下感性認識[圖片][圖片][圖片][圖片]

發一下雙極性SPWM波沒有濾波的波形（單片機直接輸出的波形），單獨來看，六路都一樣，只是相位不同。（只有兩路比較才涉及的相位）

脈沖波形是按等效正弦波的規律，脈寬在不斷變化的。

SPWM_.rar

0
回復
net20
LV.4
6
2016-01-19 15:58
@net20
發一下雙極性SPWM波沒有濾波的波形（單片機直接輸出的波形），單獨來看，六路都一樣，只是相位不同。（只有兩路比較才涉及的相位）脈沖波形是按等效正弦波的規律，脈寬在不斷變化的。[圖片][圖片][圖片][圖片]SPWM_.rar

官方例程效果圖（可直接做單相SPWM逆變器），兩路SPWM輸出相位差180度，可驅動單相全橋逆變后級。

單路SPWM波形

兩路SPWM波形

0
回復
net20
LV.4
7
2016-01-19 17:25
@net20
官方例程效果圖（可直接做單相SPWM逆變器），兩路SPWM輸出相位差180度，可驅動單相全橋逆變后級。[圖片]單路SPWM波形[圖片]兩路SPWM波形

找個小功率變頻器，直接利用原來的三相逆變橋，散熱器，外殼...

0
回復
net20
LV.4
8
2016-01-19 18:07
@net20
找個小功率變頻器，直接利用原來的三相逆變橋，散熱器，外殼...[圖片][圖片]
開關電源原理圖

0
回復
moxingkai
LV.4
9
2016-01-20 08:28
@net20
開關電源原理圖[圖片][圖片]

能調頻率嗎？

0
回復
net20
LV.4
10
2016-01-20 09:01
@moxingkai
能調頻率嗎？

頻率電壓都能調。

應用在變頻器上，基頻（50Hz）以下，頻率變化的時候，輸出電壓也要跟著變化，電機的勵磁磁通要保持恒定。

要保持一定的U/F比，所以變頻器也叫VVVF逆變器，即變頻變壓

0
回復
net20
LV.4
11
2016-01-20 16:20
@net20
頻率電壓都能調。應用在變頻器上，基頻（50Hz）以下，頻率變化的時候，輸出電壓也要跟著變化，電機的勵磁磁通要保持恒定。要保持一定的U/F比，所以變頻器也叫VVVF逆變器，即變頻變壓

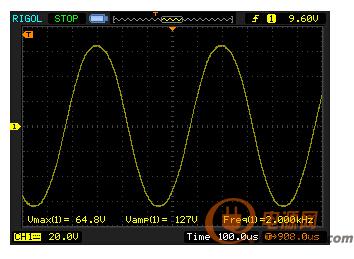

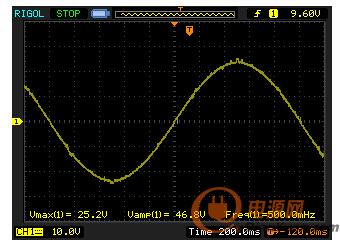

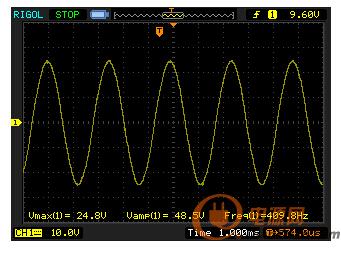

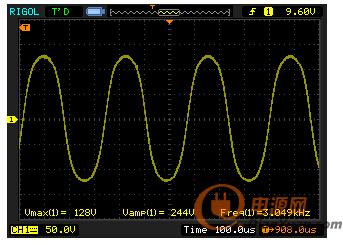

變壓，變頻效果:

0
回復
net20
LV.4
12
2016-01-20 16:39
@net20
變壓，變頻效果:[圖片][圖片][圖片]

測試電路

0
回復
2016-01-20 20:56
@net20
[圖片]測試電路
波形很好，宏晶的單片機也很強悍了，
0
回復
net20
LV.4
14
2016-01-21 08:07
@世紀逆變
[圖片]波形很好，宏晶的單片機也很強悍了，
波形好壞主要看一個正弦波內PWM波的數量，即正弦表中的點數。載波頻率高，等效的正弦波越好，但是開關管通斷損耗也越大。小功率逆變器載波頻率通常10--20KHz左右。
0
回復
2016-01-21 09:29
@net20
波形好壞主要看一個正弦波內PWM波的數量，即正弦表中的點數。載波頻率高，等效的正弦波越好，但是開關管通斷損耗也越大。小功率逆變器載波頻率通常10--20KHz左右。

老兄的SPWM也可以調頻嗎？這個要非常高的技術哦，反正我是搞不定，變頻都是SVPWM

0
回復
net20
LV.4
16
2016-01-21 12:36
@世紀逆變
老兄的SPWM也可以調頻嗎？這個要非常高的技術哦，反正我是搞不定，變頻都是SVPWM[圖片][圖片][圖片][圖片]

頻率可以調節，只是SPWM，不是SVPWM矢量控制，SVPWM要經過大量運算。

變頻器普通應用中，風機，水泵大多數都是V/F控制。

0
回復
電子1311
LV.1
17
2016-06-07 15:06
我也打算用這款芯片做個變頻器，不過現在還在制作原理圖階段，，，
0
回復
ruohan
LV.9
18
2016-08-09 15:44
@電子1311
我也打算用這款芯片做個變頻器，不過現在還在制作原理圖階段，，，

這么強的芯片

0
回復
電子1311
LV.1
19
2016-08-25 11:44
@net20
波形好壞主要看一個正弦波內PWM波的數量，即正弦表中的點數。載波頻率高，等效的正弦波越好，但是開關管通斷損耗也越大。小功率逆變器載波頻率通常10--20KHz左右。
我也是用的這芯片，電路、程序已弄好，但是遇到點問題。剛開始通電后，電機會轉一下就?！，F(xiàn)在通電一點反應都沒有，（檢測電路板沒問題）我感覺是程序的問題（我按手冊寫的輸出6路SPWM，示波器測了波形正常），不知道樓主你是怎么弄得。
0
回復
wsyy1998
LV.4
20
2016-08-30 21:20
@net20
[圖片]測試電路
樓主厲害，正在學習逆變，能否公布開源，謝謝
0
回復
miles100002
LV.1
21
2017-03-12 18:57
@電子1311
我也是用的這芯片，電路、程序已弄好，但是遇到點問題。剛開始通電后，電機會轉一下就?！，F(xiàn)在通電一點反應都沒有，（檢測電路板沒問題）我感覺是程序的問題（我按手冊寫的輸出6路SPWM，示波器測了波形正常），不知道樓主你是怎么弄得。
你好，請問一下你是用的什么電機呢？
0
回復
zhouhuyin
LV.1
22
2017-03-31 11:03
@net20
STC官方給的輸出兩路SPWM相關資料：STC15W4K32S4-PWM-2014-8-11.pdf用STC15W4KxxS4輸出兩路互補SPWM-V1.rar（源文件）用STC15W4KxxS4輸出兩路互補SPWM-V1.pdf正弦表計算.xls[圖片][圖片][圖片][圖片]
你好，三相的你是怎么弄的，能貢獻一下相關代碼或者思路嗎
0
回復
ConanMIT
LV.1
23
2017-08-08 23:04
@net20
[圖片]測試電路

請問這個的周期怎么改，還有excel中的公式：[Vm*sin(k*pi/100)+Vm]+bias.....是怎么來的，感覺沒有周期那些，謝謝樓主了

0
回復
ConanMIT
LV.1
24
2017-08-09 08:40
@ConanMIT
請問這個的周期怎么改，還有excel中的公式：[Vm*sin(k*pi/100)+Vm]+bias.....是怎么來的，感覺沒有周期那些，謝謝樓主了

請問相位怎么調節

0
回復
whoispeach
LV.1
25
2017-08-09 12:21
@ruohan
這么強的芯片

那這個可以調節輸出線電壓有效值達到25V嗎

0
回復
昔日
LV.1
26
2017-08-09 13:53
@zhouhuyin
你好，三相的你是怎么弄的，能貢獻一下相關代碼或者思路嗎

有代碼嗎

1
回復
西勾灬
LV.1
27
2017-08-09 14:12
@net20
[圖片]測試電路
樓主，您用的哪個仿真軟件可以仿真這個？
0
回復
夜白
LV.1
28
2017-08-09 15:19
@net20
STC官方給的輸出兩路SPWM相關資料：STC15W4K32S4-PWM-2014-8-11.pdf用STC15W4KxxS4輸出兩路互補SPWM-V1.rar（源文件）用STC15W4KxxS4輸出兩路互補SPWM-V1.pdf正弦表計算.xls[圖片][圖片][圖片][圖片]
樓主能不能發一下產生三相spwm的程序啊 急需啊 江湖救急
0
回復
Gavin191
LV.1
29
2017-08-10 07:47
@whoispeach
那這個可以調節輸出線電壓有效值達到25V嗎
源碼修改頻率太難了
0
回復
wt21104
LV.1
30
2017-08-10 09:13
@zhouhuyin
你好，三相的你是怎么弄的，能貢獻一下相關代碼或者思路嗎
123213
0
回復
qzl1996
LV.1
31
2017-08-10 21:40
@電子1311
我也是用的這芯片，電路、程序已弄好，但是遇到點問題。剛開始通電后，電機會轉一下就停?，F(xiàn)在通電一點反應都沒有，（檢測電路板沒問題）我感覺是程序的問題（我按手冊寫的輸出6路SPWM，示波器測了波形正常），不知道樓主你是怎么弄得。
請問是哪里看的手冊??？？？我現在急用 謝謝啊
0
