調試中的48V3kW DC-DC 前級

      目前自己正在調試一個DC-DC 升壓的模塊，屬于逆變器的前級，也是我準備設計用于48V并網的前級，動手之前研究了各種方案，最后從成本和效率上選擇了推挽這種升壓結構，設計的初衷是想實現推挽軟開關，所以PCB上都留有器件位置，設計時也了解過推挽閉環不好實現，但沒想到這么麻煩。     由于剛開始調試，先發上來，一是刷刷存在感，二是有很多問題沒有解決，要是我自己解決了，會寫上來，大家出主意解決更好，相互學習下。

電路原理圖

dcdc

板上的布局如下圖

IMG_20160122_205952

IMG_20160122_212310

IMG_20160122_205333

IMG_20160122_205420

驅動波形Vgs（藍色）和Vds（黃色）波形，振蕩很大，待解決

scope_51

scope_54

scope_56

整流橋輸出波形

scope_58

現階段，升壓帶載都沒有問題，只是尖峰厲害，解決這個問題是下一步工作的重點，看前面那些專家高手們的軟開關，

好像都在占空比接近50%的，或是說開環的，如果占空比隨意改變，不知道他們的軟開關能否實現呢？

有人說這種MOS管開通的振蕩是整流二極管速度不行，我用的是超快恢復的二極管，65ns,不知速度夠不夠，SiC的二極管用不起。

從我調試的情況看，這板好像實現軟開關不現實了，歡迎大家討論。

全部回復(33)
正序查看
倒序查看
dobetter
LV.7
2
2016-01-23 10:36
我喜歡這個示波器
0
回復
2016-01-25 09:54
上個頭條，歡迎一起討論
0
回復
whwqm
LV.5
4
2016-01-25 11:15

現在在整流二極兩端并了RC,保證了電壓在48V--75V輸入時,電壓尖峰不超過900V,所以實用沒太大問題,但這不是做事的態度,

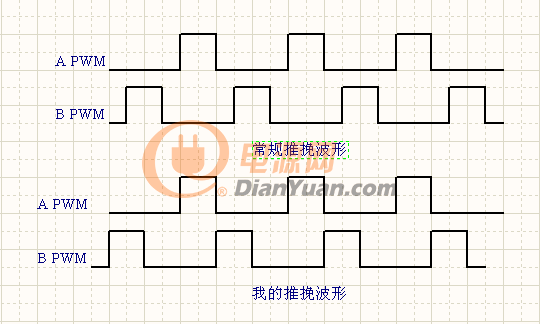

我自己變通了個想法,現在控制的PWM波形和移相全橋差不多,我理解為推挽移相,自己起的名字,如和其它人有雷同,實屬巧合.

就是在A管導通截后,B管馬上導通,死區也可任意調節,因?yàn)橐{(diào)脈寬,所以B的相位是不能固定的,時刻調節在,這樣,變壓器輸入的波形和

移相全橋一樣,但是只用了兩個管子,效率提高,同時成本減少.離軟開關又進一步了.

0
回復
jwdxu2009
LV.7
5
2016-01-25 13:30
電源做的好，學習和參考了
0
回復
2016-01-25 16:44
@whwqm
現在在整流二極兩端并了RC,保證了電壓在48V--75V輸入時,電壓尖峰不超過900V,所以實用沒太大問題,但這不是做事的態度,我自己變通了個想法,現在控制的PWM波形和移相全橋差不多,我理解為推挽移相,自己起的名字,如和其它人有雷同,實屬巧合.就是在A管導通截后,B管馬上導通,死區也可任意調節,因?yàn)橐{(diào)脈寬,所以B的相位是不能固定的,時刻調節在,這樣,變壓器輸入的波形和移相全橋一樣,但是只用了兩個管子,效率提高,同時成本減少.離軟開關又進一步了.[圖片]
SG3525用過嗎？我用這個芯片搭建了一個最簡單的電壓型控制電路，輸出電壓98V，功率在70W，可是實現不了閉環控制，好像問題在于SG3525的誤差放大器這一塊無法正常工作，調了SG3525的誤差放大器的補償還是不行求指教??！
0
回復
2016-01-25 20:19
@HOU1039669221
SG3525用過嗎？我用這個芯片搭建了一個最簡單的電壓型控制電路，輸出電壓98V，功率在70W，可是實現不了閉環控制，好像問題在于SG3525的誤差放大器這一塊無法正常工作，調了SG3525的誤差放大器的補償還是不行求指教??！
**此帖已被管理員刪除**
0
回復
whwqm
LV.5
8
2016-01-25 21:41
@HOU1039669221
**此帖已被管理員刪除**
開環玩過，3525閉環沒試過，雖然現在這個也是閉環的，但要求輸入可以設置為恒流或是恒壓，電流0-50A，電壓48-75V任意，,所以用DSP直接控制的，PWM控制非常方便。
0
回復
2016-01-25 23:24
@whwqm
現在在整流二極兩端并了RC,保證了電壓在48V--75V輸入時,電壓尖峰不超過900V,所以實用沒太大問題,但這不是做事的態度,我自己變通了個想法,現在控制的PWM波形和移相全橋差不多,我理解為推挽移相,自己起的名字,如和其它人有雷同,實屬巧合.就是在A管導通截后,B管馬上導通,死區也可任意調節,因?yàn)橐{(diào)脈寬,所以B的相位是不能固定的,時刻調節在,這樣,變壓器輸入的波形和移相全橋一樣,但是只用了兩個管子,效率提高,同時成本減少.離軟開關又進一步了.[圖片]
你的波形感覺不對，這樣我感覺變壓器最后會出現磁偏的可能。
0
回復
dobetter
LV.7
10
2016-01-25 23:43
@whwqm
開環玩過，3525閉環沒試過，雖然現在這個也是閉環的，但要求輸入可以設置為恒流或是恒壓，電流0-50A，電壓48-75V任意，,所以用DSP直接控制的，PWM控制非常方便。

這里推挽是DSP直接驅動還是通過光耦隔離進行驅動搞的呢？諧振電容串在主功率回路里邊溫升會不會太高呀

0
回復
tianyao9393
LV.5
11
2016-01-26 08:27
3525本來波波形做軟開關還是很容易的額，你改來改去那個更不能了，
0
回復
whwqm
LV.5
12
2016-01-26 08:48
@tianyao9393
3525本來波波形做軟開關還是很容易的額，你改來改去那個更不能了，
閉環實現不容易吧?5%的占空比可以做到嗎,如果有成功經驗,我愿再多調試一段時間.
0
回復
whwqm
LV.5
13
2016-01-26 08:50
@dobetter
這里推挽是DSP直接驅動還是通過光耦隔離進行驅動搞的呢？諧振電容串在主功率回路里邊溫升會不會太高呀
通過光耦隔離進行驅動的,多并些電容情況好些吧,現在還沒發現問題.
0
回復
whwqm
LV.5
14
2016-01-26 08:53
@皇甫仁和
你的波形感覺不對，這樣我感覺變壓器最后會出現磁偏的可能。

現在我的波形是這樣的,應該沒人的推挽是這種波形吧....

不同占空比的波形.

這是變壓器原邊的輸入波形,開通振蕩是輸出電感引起的,短接后波形很干凈,不過輸入電流非常大了,所以還得老實留著.

0
回復
tianyao9393
LV.5
15
2016-01-26 15:48
@whwqm
閉環實現不容易吧?5%的占空比可以做到嗎,如果有成功經驗,我愿再多調試一段時間.
3525做是沒問題的，就50%    我也成功了，又沒叫你時刻閉環，
0
回復
whwqm
LV.5
16
2016-01-26 15:59
@tianyao9393
3525做是沒問題的，就50%  我也成功了，又沒叫你時刻閉環，
那如何讓輸入恒流呢,比如設定10A,或是20A工作?輸入電壓有可能是48V,有可能是75V,有可能時刻在變!3525一直50%可以嗎?
0
回復
2016-01-26 19:46
@whwqm
那如何讓輸入恒流呢,比如設定10A,或是20A工作?輸入電壓有可能是48V,有可能是75V,有可能時刻在變!3525一直50%可以嗎?
如果想恒流，還需要進行限壓吧！不然后級開路。。。
0
回復
whwqm
LV.5
18
2016-01-27 10:39
@皇甫仁和
如果想恒流，還需要進行限壓吧！不然后級開路。。。
當然要限壓,這個可以硬件完成,過壓斷開PWM,很容易實現,而且可靠
0
回復
345295362
LV.6
19
2016-01-29 14:16
@whwqm
現在我的波形是這樣的,應該沒人的推挽是這種波形吧....[圖片][圖片]不同占空比的波形.這是變壓器原邊的輸入波形,開通振蕩是輸出電感引起的,短接后波形很干凈,不過輸入電流非常大了,所以還得老實留著.

沒看出來你移相后的推挽有何改善，據我的經驗推測，如果驅動A關斷后驅動B立馬導通，這只會加大輸入MOS的電壓應力，尖峰應該更高。

如果你要閉環工作，我建議你可以在輸出二極管上面并RC吸收試試，這個效果很明顯，RC吸收越大，效果越明顯，同時損耗也越大。

二極管我試過SIC，并沒有什么卵用，只是說損耗降低和開關頻率可以更高，同時由于近似沒有反向恢復，高頻振蕩頻率也越高，也需要用上RC吸收，所以用快恢復就夠用了。

軟開關實現原理是讓變壓器初級電流為0時再關斷功率管，這樣漏感沒有能量?jī)?chǔ)存，所以沒有電壓尖峰，條件是占空比和死區時間都需要恒定，其實可以做成準閉環形式，輕載閉環，重載開環。

不過軟開關也有弊端，因?yàn)殡娏鹘起z頭波，電流總是從0上升然后下降到0，電流紋波很大，這對輸入電容和變壓器的工藝要求更高。不過輸入電容紋波承受問題，可以用交錯式推挽解決。變壓器需要用多根細線的攪合線線或者絲包線繞制，因?yàn)榫€圈總是高頻諧振，電流密度的選取要更低。

0
回復
whwqm
LV.5
20
2016-01-29 16:23
@345295362
沒看出來你移相后的推挽有何改善，據我的經驗推測，如果驅動A關斷后驅動B立馬導通，這只會加大輸入MOS的電壓應力，尖峰應該更高。如果你要閉環工作，我建議你可以在輸出二極管上面并RC吸收試試，這個效果很明顯，RC吸收越大，效果越明顯，同時損耗也越大。二極管我試過SIC，并沒有什么卵用，只是說損耗降低和開關頻率可以更高，同時由于近似沒有反向恢復，高頻振蕩頻率也越高，也需要用上RC吸收，所以用快恢復就夠用了。軟開關實現原理是讓變壓器初級電流為0時再關斷功率管，這樣漏感沒有能量?jī)?chǔ)存，所以沒有電壓尖峰，條件是占空比和死區時間都需要恒定，其實可以做成準閉環形式，輕載閉環，重載開環。不過軟開關也有弊端，因?yàn)殡娏鹘起z頭波，電流總是從0上升然后下降到0，電流紋波很大，這對輸入電容和變壓器的工藝要求更高。不過輸入電容紋波承受問題，可以用交錯式推挽解決。變壓器需要用多根細線的攪合線線或者絲包線繞制，因?yàn)榫€圈總是高頻諧振，電流密度的選取要更低。
"如果驅動A關斷后驅動B立馬導通，這只會加大輸入MOS的電壓應力",那一般50%占空比的怎么辦?我的輸出整流二極管并了RC了,現在用已經沒什么大問題了,想工作在軟件開關狀態,這種工作條件下不好實現,只要尖峰在管子承受范圍,不用關心了.恒流恒壓隨時可能設置,不能工作在輕閉重開狀態.以后還是老實用移相全橋好了,都是硬開關時推挽效率高些,成本還低,但全橋更易實現軟開關.
0
回復
345295362
LV.6
21
2016-02-02 10:33
@whwqm
"如果驅動A關斷后驅動B立馬導通，這只會加大輸入MOS的電壓應力",那一般50%占空比的怎么辦?我的輸出整流二極管并了RC了,現在用已經沒什么大問題了,想工作在軟件開關狀態,這種工作條件下不好實現,只要尖峰在管子承受范圍,不用關心了.恒流恒壓隨時可能設置,不能工作在輕閉重開狀態.以后還是老實用移相全橋好了,都是硬開關時推挽效率高些,成本還低,但全橋更易實現軟開關.
3525輸出自帶死區，最大47%
0
回復
jack7612
LV.5
22
2016-02-04 09:22

學習了

0
回復
whwqm
LV.5
23
2016-02-05 21:00

有沒有做離網的朋友？ 現在我這個并網時，如果遇到停電，需馬上切換到離網狀態，以前做是停三秒鐘再切換狀態，所以沒有什么好考慮的，

現在需要無縫切換，我做了兩種方案，一個是緩切換，正弦波的幅值慢慢增加，一個是一步到位，不知道哪種好，有經驗的朋友幫忙出下主意！

0
回復
dobetter
LV.7
24
2016-02-17 19:24
@whwqm
有沒有做離網的朋友？現在我這個并網時，如果遇到停電，需馬上切換到離網狀態，以前做是停三秒鐘再切換狀態，所以沒有什么好考慮的，現在需要無縫切換，我做了兩種方案，一個是緩切換，正弦波的幅值慢慢增加，一個是一步到位，不知道哪種好，有經驗的朋友幫忙出下主意！[圖片][圖片]

波形看著不錯，沒做過并離網切換，應該是一步到位好吧~

不知LZ算法上如何處理，并網離網2種模式，市電在時并網模式，市電一掉去離網模式嗎？

如果后端帶有負載的話，切到離網的瞬間電壓會不會跌落要很久才能起來（離網模式下市電電壓的有效值環路沒有這么快起來）

0
回復
whwqm
LV.5
25
2016-02-18 08:49
@dobetter
波形看著不錯，沒做過并離網切換，應該是一步到位好吧~不知LZ算法上如何處理，并網離網2種模式，市電在時并網模式，市電一掉去離網模式嗎？如果后端帶有負載的話，切到離網的瞬間電壓會不會跌落要很久才能起來（離網模式下市電電壓的有效值環路沒有這么快起來）

謝謝你的意見,我現也是這么決定的,一步到位,沒有很大影響.

現在軟件上是這么處理的:有市電時并網,并給蓄電池充電,一但市電沒有了,5ms內完成孤島檢測并切換到離網,負載沒有掉電的感覺.

有負載時的我的環路電壓起來很快的,一個周期就可以了.

0
回復
2016-02-18 14:14

學習

0
回復
dobetter
LV.7
27
2016-02-18 20:09
@whwqm
謝謝你的意見,我現也是這么決定的,一步到位,沒有很大影響.現在軟件上是這么處理的:有市電時并網,并給蓄電池充電,一但市電沒有了,5ms內完成孤島檢測并切換到離網,負載沒有掉電的感覺.有負載時的我的環路電壓起來很快的,一個周期就可以了.

并網沒有做過，孤島檢測是通過擾動頻率實現的？5ms這么快？可以直接判斷瞬時值這樣簡單且快~

0
回復
tri4123
LV.5
28
2016-02-19 00:33
學習
0
回復
2016-02-27 20:02
@whwqm
有沒有做離網的朋友？現在我這個并網時，如果遇到停電，需馬上切換到離網狀態，以前做是停三秒鐘再切換狀態，所以沒有什么好考慮的，現在需要無縫切換，我做了兩種方案，一個是緩切換，正弦波的幅值慢慢增加，一個是一步到位，不知道哪種好，有經驗的朋友幫忙出下主意！[圖片][圖片]
怎么看上去波形不怎么同步呢
0
回復
whwqm
LV.5
30
2016-02-29 09:08
@電源技術磚家
怎么看上去波形不怎么同步呢

輕載,0.5A的并網電流,輸出有濾波電容,3.3uF,所以有影響的,不過正常的.功率上來后就同步了.

我看多公司的小電流,正弦波都談不上.

0
回復
whwqm
LV.5
31
2016-02-29 11:42
@電源技術磚家
怎么看上去波形不怎么同步呢

這是1.1kw時的電流并網波形

并網時的功率因數,0.986,現在這個功率只有額定的1/10,所以成績應該還算不錯.

并網電流THD=3.985%,小于要求的5%,功率只有額定的1/10,所以成績應該還算不錯.如果功率50%以上,小于3%

0
