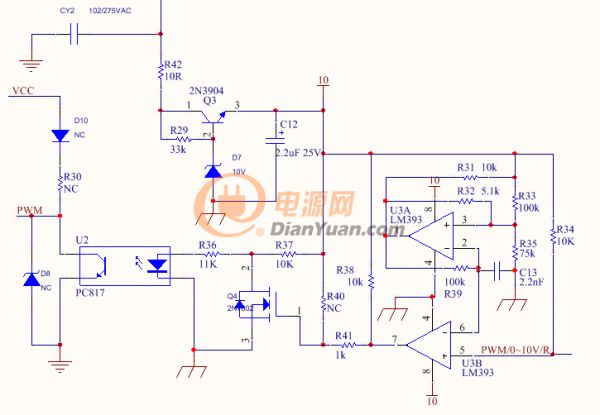

如圖所示為一個0-10V調光電源調光部份的電路，電源初級為帶PWM調光IC的主驅動芯片，為了做次級調光使光耦隔離。因主芯片的調光接口是PWM信號，所有做了一個LM393比較器的方波發生器。

     上圖我只能看懂部分原理，R39和C13為RC振蕩，它設定以PWM的頻率，Q4的作用是把方波反轉。具體方形怎么產生的我看不懂，還有調整PIN5腳的電源方形的占空比是不斷的變化，這是怎么形成的？ 還有一個問題就是本想要PIN5輸入10V PIN7應該輸出最大占空比，但實際PIN5輸入5V，PIN7就已經輸出最大了，這是怎么原因造成的？麻煩各位模電高手幫我分析一下。
