1.基本要求：
輸出3.3V和5V兩路常用的電壓，供微處理器正常工作，輸出大于3W,紋波電壓盡可能小，。
2.基本原理
采用傳統的buck電路拓?fù)洌捎瞄]環控制，采用PWM控制。
3.設計方法
借助webench設計軟件可以幫助我們快速完成這款電源的設計：
首先，按照看設計要求，需要輸出3.3V和5V的雙路電源以及一路高壓直流電源。我們可以多路一起進行設計，但是由于我手里的芯片不是很全，因此我就采用單獨設計的方法。但是借助webench進行設計，在大多數時候，我們可以直接利用webench進行多路輸出電源的設計而大大節省時間，這也正是這款軟件的強大之處。
那么，我們首先登上MyTI賬戶，然后打開webench設計界面，可以非常輕松的得到設計參考。具體就不多敘述了，大家可以去試試，論壇里已有很多相關設計參考。
參考原理圖如下：
4.原理圖

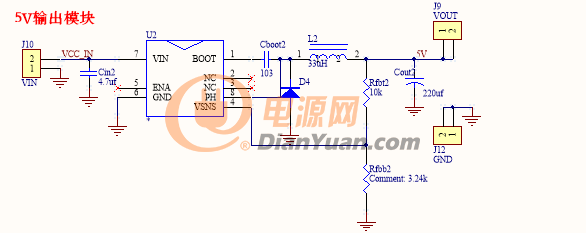

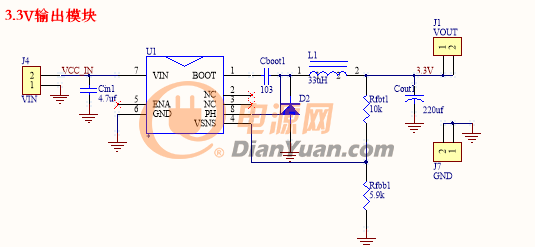

軟件中給的是參考原理圖，非常完美的原理圖，但實際當中，由于各種原因，我們需要對其進行修正。 修正后的原理圖如下：
PCB布板應當注意散熱和濾波。PCB圖如下：
5.計算方法
輸出電壓的計算方法：Vo=1.25V(1+Rfbt/Rfbb);
3.3V：Vo1=1.25*(1+10/5.9)=3.37V；
5V: Vo2=1.25*(1+10/3.24)=5.1V；
6.仿真結果
7.實物圖
使用做成的DC/DC變換器去做一個時鐘。
8.測試結果
由于受測試條件的限制，表1、2在測試過程中給出的輸出電流均比較小，因此測得的電源效率不高，但這并不代表次此電源的最高效率，可達到的最高效率大家可以參考仿真結果。
